Замена ремня грм ваз 2109: метки грм, тонкости и нюансы

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
3. При помощи ключа трещотки открутить кожух ремня ГРМ.
4. Специальным ключом нужно ослабить натяжитель ремня.
5. Затем открутить шкив привода.
6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
8. Затем освободить натяжитель от давления в пружине.
9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
10. Заменить натяжители.
11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
13. Затем можно надеть ремень ГРМ.
14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
15. После выполненной сборки нужно завести двигатель.
16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Замена помпы

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний.

Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее.

Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить.  Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.

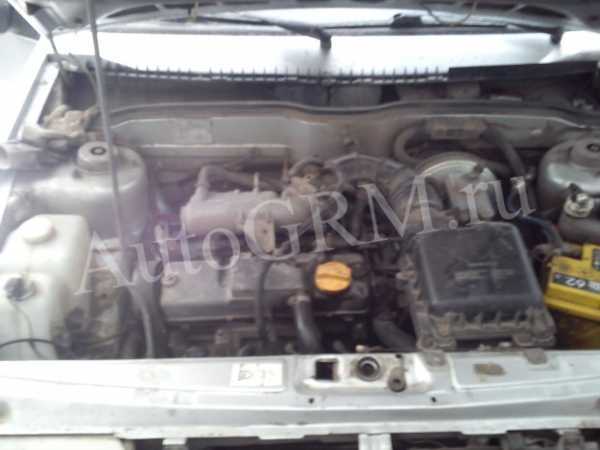

А вот собственно и сам пациент.

Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

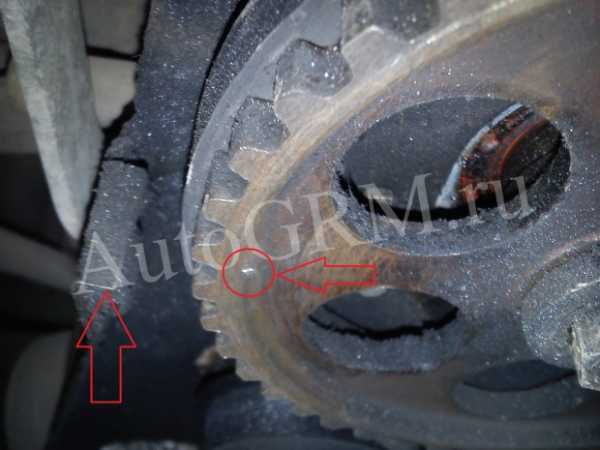

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт  крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

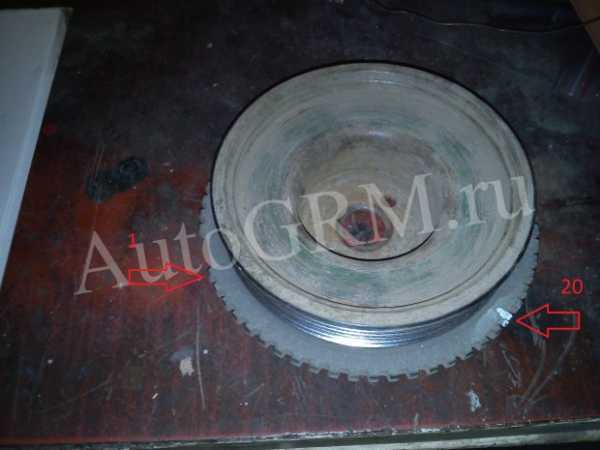

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

1. Естественный износ детали.
2. Покупка бракованного ремня.
3. Попадание на ремень технических жидкостей.
4. Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

• Шестерни распредвала и коленвала.
• Натяжной ролик
• Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Почему сползает ремень ГРМ.

Причина может быть как одна, так и несколько в совокупности. Рассмотрим их по порядку.

1. Может быть виноват сам ремень, вернее, допустивший брак производитель. Ремень, имеющий разную жесткость по ширине, начинает плыть в сторону меньшей жесткости практически сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем и если начинает ползти в другую сторону, то виновник найден. Такой ремень однозначно в утиль. Справедливости стоит отметить – сейчас такое встречается гораздо реже. Совет: всегда держите в багажнике в запасе ремни ГРМ и генератора.

Как совместить метки коленвала и распредвала на 402 двигателе

можно зделать из 50сс 4 т в 4т 85сс вот:

Dmitry (Nnenia) Те, кто катался на китайских 4-тактных «полтинниках», почувствовали, что способности их моторчиков оставляют желать лучшего. Лошадиных сил можно добавить, если установить тюнинговый кит, увеличивающий рабочий объем до 72 «кубиков». На примере скутера GX Ranger. Описанная технология применима ко многим 4-тактным моторам скутеров. Снимите боковые детали пластиковой облицовки и подседельную емкость – этого уже достаточно, чтобы разобрать цилинд-ро-поршневую группу. Мы же для удобства еще и отсоединили от рамы блок двигатель-трансмиссия. Отсоедините от карбюратора все шланги, трос газа и демонтируйте карбюратор. Глушитель снимайте, предварительно открутив болты его крепления, – они рас-по ложены возле маслозаливной горловины и на выпускном патрубке. Удалите половинки кожуха охлаждения, открутив шурупы, которые их соединяют. Все, мотор готов к разборке. Вот они метки (выделены красным овалом): на ротере генератора, картере. и звездочке распредвала.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

1. Терморолик проверяется только на холодную.
2. Изначально напряжение ремня должно быть равно 0.

Продолжаем:

• Штанценциркулем выставляется расстояние между фиксатором ролика и его вращалкой (назовем его «А»). Оно должно быть равно 49 мм.
• После этого надо запустить ДВС, но сразу же заглушить, как только включится вентилятор.
• Теперь заново проверить расстояние «А». Изменения не должны быть меньше/больше 7,2-7,3 мм.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Как выставить метки газораспределительного механизма ВАЗ 2109-2108

Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:

После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:

Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:

Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:

Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

— Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.

— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).

— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.

Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Как снять ремень грм на ваз 2109.

В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.

Если Вы меняйте ремень на ВАЗ до того, как он порвался.

Крутим колесо пока метки на шестерне и на пластине не совпадут.

После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.

Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

Нижняя метка грм ВАЗ 2109.

После того, как открутите болт крепящий шкив привода генератора смотрите совпадение меток на шестерне коленвала и на корпусе масло насоса, они должны совпадать.

Когда на верхней и нижней шестернях метки выставлены можно откручивать натяжной ролик и снимать ролик и ремень грм.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

• Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
• Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
• Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
• Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
• Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Установка ремня

При совпадении меток распределительного и коленчатого валов нужно поставить новый ремень ГРМ. Если на ремень нанесены маркировки или надписи, их нужно сориентировать по часовой стрелке, также нужно сориентировать стрелки, если они нанесены на ремень. Перед этим снимается старый ремень, если он целый, осмотрев его, можно убедиться, что он растрескался и его эксплуатация опасна.

Сначала ремень устанавливают на шестерню коленчатого вала, а затем, с легким усилием на звездочку распределительного вала. При установке он должен огибать приводящую звездочку и натягивающий ролик, делая зигзаг.

Проверка натяжения ремня ГРМ делается посредством регулировки натяжного ролика, который лучше заменить при установке нового ремня. Это делается специальным ключом, если его нет, в отверстия вставляются болтики или штифты длиной 40-50 мм, которые подходят по диаметру. Между ними вставляется отвертка и, проворачивая ролик, натягивается ремень. Он должен быть достаточно тугим, но от среднего усилия руки поворачиваться на 90°, если перетянуть, он будет быстро изнашиваться. После этого гайка натяжного ролика надежно затягивают.

Подготовительные операции

Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Интервал замены

Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.

А вот собственно и сам пациент.

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Выставляем верхнею мертвую точку

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметикам и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК. Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

Прочитайте, может пригодится: Масляный фильтр имеет недостаток

Замена Грм Ваз 21099 Инжектор

Ремень ГРМ на автомобиле ВАЗ 21099 инжектор: как поменять

Девять генераторов привода

На заводском оборудовании автомобили Lada Samara оснащены 3 типами бензиновых агрегатов объемом 1.1.1.3 и 1.5 литра. На всех этих двигателях механизм газораспределения приводится в действие ремнем ГРМ. Производитель советует менять этот расходник каждые 50000 км.

Это несвоевременно замена Ремень ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Замена ремня ГРМ на автомобилях ВАЗ 2108, 2109, 21099. Исключение составляют машины, оснащенные 1,5-литровым двигателем. Поршни этого двигателя имеют заводские штампы для клапанов.

Поменять ремень ГРМ на ВАЗ 21099 своими руками, если установлен инжектор, никаких специальных способностей не требуется. Если автомобиль оснащен карбюратором, процедура такая же, но шкив коленчатый вал удаляется по-другому.

Разборка: часть 1

Замена ремня ГРМ на ВАЗ не очень трудоемкая процедура, но, как и любая работа с двигателем, требует осторожности, бдительности и терпения. Неточности приведут вас прямиком к мыслителю, и вы не упадете с легким испугом. Список необходимых запасных частей:

Список необходимых запасных частей:

1. Зубчатый ремень.
2. Водяной насос (насос) с прокладкой.
3. Натяжной ролик.
4. Штырь
5. Ремень ГРМ ВАЗ 2108-99.
6. Авто Герметик.

Кроме того, вам понадобится помощник.

Снимите старый ремень

Сначала нужно поставить рычаг переключения передач в нейтральное положение, поставить автомобиль на ручной тормоз, открыть капот и поставить задние колеса под задние колеса. Замена ремня ГРМ для инжектора ВАЗ 21099:. Замена ремня ГРМ на ГРМ ВАЗ 2108-09. Калина инжекторная на ВАЗ 21099. Далее нужно достать домкрат, сумку с инструментами и запасное колесо. Все. Вы можете продолжить.

You may also like

• Volkswagen Узнать Комплектацию По Vin Как определяется комплект Volkswagen VIN? Какова цель этого секретного кода? Это основные вопросы, которые будут тщательно рассмотрены в нашей статье.Volkswagen VIN. Какая комбинац…
• 2019 VW Jetta GLI Фотографии и характеристики по шаблону GTI

  Если GLI действительно станет GTI со стволом, мы будем счастливы.Иногда приятно удивляться; в других случаях это не так. Последняя версия Volkswagen Jetta GLI выглядит именно так, …

• Замена Масла В Кпп Калина

  Положения на заводе АвтоВАЗа предусматривают, что масло в трансмиссии необходимо менять не реже одного раза в 75 000 километров. Многие автовладельцы ездят на Калине с заводским ма…

• Замена Контактов Трамблера Ваз 2106

  Ремонт дистрибьютор VAS 2106-2103Ремонт дистрибьютор VAS 2106 это заменить изношенные детали на новые, нужно разобрать распределитель. Для разборки нам понадобятся: два ключа для «…

• Ford Ecosport Как Открыть Багажник

  Как открыть Ford Focus и багажник Mondeo?Ford Focus. надежный и современный автомобиль. Но это не без недостатков конструкции: часто эти машины не открывают замок ни кнопкой, ни кл…

• Ремонт Автомобиля Фольксваген Пассат Б5

  Volkswagen Passat B5.5 / Volkswagen Passat B5.5 (код модели: 3B3) 2001. 2005 Фольксваген Пассат Вариант В5.5 / Фольксваген Пассат Вариант В5.5 (Код модели: 3B6) 2001. 2005Двигатели…

Снимите клемму «-» с аккумулятора.
На левой передней части двигателя находится черная пластиковая крышка ремня ГРМ. ослабьте 3 болта и снимите.
Под крышкой виден распредвал с изношенным ремнем

Обратите внимание на расположение ремня. если он лежит ровно в середине трансмиссии и ближе к двигателю, это означает, что, скорее всего, штифт натяжного ролика согнут, его придется заменить.
Далее нам нужно снять ремень генератора. Это очень просто: отпустите верхний удерживающий болт и переместите генератор на двигатель

Замена ремня ГРМ на ВАЗ-2112 (смонтирован на модели ВАЗ 2108/2109/21099). Замена ремня ГРМ. ЗАМЕНА НАСОСОВ И ГРАНИЧНЫХ РЕМНЕЙ ВАЗ 2110- ВАЗ 2112 16 клапанов. Натяжение ремня уменьшается и может быть снято одним движением руки.
Теперь нам нужно поставить распредвал на метки. Для этого найдите корпус сцепления (справа от двигателя) и, глядя через окно на корпусе, вращайте коленчатый вал со шкивом до тех пор, пока метка маховика не совпадет с меткой на корпусе сцепления.

Это очень просто: отпустите верхний удерживающий болт и переместите генератор на двигатель. Замена ремня ГРМ на ВАЗ-2112 (смонтирован на модели ВАЗ 2108/2109/21099). Замена ремня ГРМ. ЗАМЕНА НАСОСОВ И ГРАНИЧНЫХ РЕМНЕЙ ВАЗ 2110- ВАЗ 2112 16 клапанов. Натяжение ремня уменьшается и может быть снято одним движением руки.
Теперь нам нужно поставить распредвал на метки. Для этого найдите корпус сцепления (справа от двигателя) и, глядя через окно на корпусе, вращайте коленчатый вал со шкивом до тех пор, пока метка маховика не совпадет с меткой на корпусе сцепления.

Вернуться к содержанию

Проверка зажигания «на слух»

Данный способ проверки не является самым точным, так как требует определенного опыта. Проверить правильность установки зажигания ВАЗ-2109 на слух можно как на инжекторном, так и на карбюраторном двигателе. Прогрев автомобиль и разогнав его до скорости приблизительно 50 км/ч, нужно включить 4 передачу. Затем необходимо резко нажать на педаль акселератора и прислушаться к звуку двигателя. Если происходит характерная детонация, все хорошо – зажигание установлено правильно, а если этого не происходит, момент зажигания поздний. Детонация может быть слишком сильной, это свидетельствует о том, что зажигание раннее.
