Сцепление автомобиля

Диафрагменная пружина

Нажимная диафрагменная пружина — это «сердце» диафрагменного сцепления, то есть самый важный и в то же время самый сложный элемент ведущего диска сцепления.

Она изготавливается из высококачественной легированной стали и в процессе изготовления проходит как специальную термическую обработку, так и дробеструйную обработку поверхности.

Чтобы свести к минимуму износ кончиков лепестков диафрагменной пружины, их нередко подвергают дополнительной индуктивной закалке.

Теоретически диафрагменная пружина имеет неограниченный срок службы, однако на практике он все же ограничен износом штифтов и лепестков в результате воздействия выжимного подшипника.

Отработавшая более 100 000 км диафрагменная пружина может иметь совсем незначительные следы износа, благодаря чему она будет выглядеть совершенно как новая деталь, и может без проблем повторно использоваться в процессе ремонта сцепления.

Диафрагменная пружина выполняет две функции:

• создание усилия прижима друг к другу дисков сцепления;
• обеспечение выключения сцепления.

Усилие прижима создается исключительно за счет давления на нажимной диск наружного края диафрагменной пружины — максимальное усилие сконцентрировано в этой зоне. Величина усилия зависит от таких факторов, как используемый материал и его толщина, степень закалки металла и угол расположения лепестков диафрагменной пружины (рис. 3. «Варианты диафрагменных пружин»).

Лепестки диафрагменной пружины при нажатии на них изгибаются и отводят наружный край пружины от нажимного диска, обеспечивая тем самым выключение сцепления. Они заменяют собой рычаги смещения нажимного диска, используемые в сцеплении старого типа с витыми пружинами. Передаточное отношение «лепесток диафрагменной пружины : диафрагменная пружина», соответствующее соотношению «расцепляющее усилие : усилие прижима», составляет от 1:3,5 до 1:4.

Совет

Кончики лепестков могут быть как прямыми, так и выпуклыми. Форма лепестков должна обязательно учитываться при выборе выжимного подшипника. Прямые лепестки сочетаются только с выжимным подшипником с выпуклой контактной поверхностью, а выпуклые лепестки — с прямой контактной поверхностью!

Проверка высоты лепестков диафрагменной пружины выполняется только в собранном состоянии после установки ведущего диска сцепления на маховик. Допустимое биение лепестков диафрагменной пружины составляет прим. 07-1,0 мм. В демонтированном состоянии возможны более значительные отклонения из-за высокой упругости кожуха сцепления.

Ступицы и профили ступиц

Ступица ведомого диска сцепления (рис. 14 «Ступица ведомого диска сцепления с фланцем«) обеспечивает соединение ведомого диска с первичным валом коробки передач и, соответственно, передачу крутящего момента от двигателя на трансмиссию.
В качестве материала ступицы используется, как правило, более мягкая сталь, чем та, что идет на изготовление первичного вала коробки передач. Благодаря этому более дорогой первичный вал меньше изнашивается и поэтому крайне редко нуждается в замене по причине износа профиля сопряжения со ступицей ведомого диска.

Для улучшения свойств поверхность ступицы может подвергаться дополнительной обработке, например, фосфатированию, никелированию, азотированию или индуктивной закалке.

Совет

Для смазывания ступицы разрешается использовать обычную тугоплавкую консистентную смазку в очень небольших количествах. В данном случае действует принцип «не переборщить», так как попадание даже капли смазки на фрикционные накладки может стать причиной проскальзывания сцепления.
Поэтому при сборке и установке сцепления следует сначала надвинуть ведомый диск со смазанной ступицей на первичный вал коробки передач, а затем снять его. После этого необходимо тщательно удалить излишки смазки, оставшиеся на торцах ступицы ведомого диска сцепления.

Не рекомендуется использовать консистентные смазки с содержанием твердых фракций (например, медесодержащую пасту). Из-за воздействия высоких температур такая смазка может затвердеть, и твердые фракции могут «запечься» на первичном валу коробки передач. В результате ведомый диск сцепления не сможет свободно скользить по шлицам первичного вала, что может стать причиной рывков при включении сцепления или проблем с разъединением трансмиссии.
Благодаря хорошему скольжению ступицы с никелированной поверхностью вообще не требуют смазывания. Их легко можно узнать по блеску, который отличает их от азотированных ступиц, имеющих матовую серебристую поверхность.

Профили ступиц

Требуемый шлицевой профиль выполняется в теле ступицы методом протяжки. Шлицы могут быть мелкими или крупными, причем мелкие шлицы благодаря большему количеству обеспечивают лучшее пятно контакта с первичным валом. Недостатком мелких шлицов является риск соударения при заведении вала коробки передач в профиль ступицы. Повреждение профиля ступицы отрицательно сказывается на скольжении ведомого диска сцепления по шлицам вала коробки передач и вызывает проблемы при работе механизма сцепления.
При описании профиля ступицы, как правило, указывается диаметр вершины шлица (А), диаметр основания шлица (В) и количество шлицов (С), (рис. 15).

Пример:
26,5 28,7 26 г
Диаметр вершины шлица: 26,5 мм. Диаметр основания шлица: 28,7 мм. Количество шлицов: 26.
Нередко параметры профиля ступицы указаны в дюймах. В этом случае для перевода значений в метрическую систему можно воспользоваться таблицей А 1.»Соотношение метрических и дюймовых размеров ступицы ведомого диска сцепления«.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

1. Механические.
2. Гидравлические.

Основные элементы  выжимных подшипников  — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия.   В  их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр). Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

• Какие тормозные колодки лучше выбрать для своего автомобиля?
• Разновидности ступичных подшипников, применение и конструктивные особенности
• Что такое ШРУС в автомобиле, устройство, где находится

Приводы сцеплений

Приводы фрикционных сцеплений могут быть механическими, гидравлическими и электромагнитными. Наибольшее применение на автомобилях получили механические и гидравлические приводы.

Механические приводы просты по конструкции и надежны в работе. Однако они имеют меньший КПД, чем гидравлические приводы сцеплений.

Гидравлические приводы, имея большие КПД, обеспечивают более плавное включение сцепления и уменьшают усилие, необходимое для выключения сцепления. Но гидравлические приводы сложнее по конструкции и в обслуживании, менее надежны в работе, более дорогостоящи и требуют больших затрат при обслуживании в эксплуатации.

Для облегчения управления сцеплением в приводах часто применяют механические усилители в виде сервопружин, пневматические и вакуумные.

Так, сервопружины уменьшают максимальное усилие выключения сцепления на 20…40%.

Неисправности и техническое обслуживание сцепления

Неисправности механизма сцепления, наблюдаемые в эксплуатации, заключаются в неполном его включении (пробуксовке ведомых дисков), неполном выключении (сцепление ведет), резком включении и неполном возвращении педали в начальное положение, в износе или разрушении подшипника муфты выключения.

Требования к сцеплениям

Одним из основных показателей сцепления является его способность к передаче крутящего момента. Для ее оценки используется понятие величины коэффициента запаса сцепления ß, определяемой следующим образом:

ß = М_СЦ / М_max

где

М_СЦ – максимальный крутящий момент, который может передать сцепление,

М_max – максимальный крутящий момент двигателя.

Помимо общих требований, касающихся каждого узла автомобиля, к сцеплению предъявляется ряд специфических требований, среди которых:

1. Плавность включения. В эксплуатации она обеспечивается квалифицированным управлением, но некоторые элементы конструкции предназначены для повышения плавности включения сцепления даже при низкой квалификации водителя.
2. Чистота выключения. Абсолютное выключение, при котором крутящий момент на выходном вале сцепления равен нулю, труднодостижимо, но если момент, передаваемый выключенным сцеплением, достаточно мал и не мешает включать передачи, то можно считать, что такое сцепление выключено практически чисто.
3. Надежная передача крутящего момента при любых условиях эксплуатации. Слишком низкое значение коэффициента запаса приводит к увеличению времени буксования сцепления при трогании автомобиля (особенно в тяжелых эксплуатационных условиях), повышенному его нагреву и износу. Излишне большая величина коэффициента запаса сопровождается увеличением размеров и массы сцепления, повышением усилия, необходимого для управления им, и ухудшением предохранения трансмиссии и двигателя от перегрузок. Обычно значение коэффициента запаса сцепления составляют 1,4 – 1,7 для легковых и 1,5 – 2,0 для грузовых автомобилей, увеличиваясь до 2,3 на тяжелых тягачах.
4. Минимальная величина момента инерции ведомых частей. Нарушение этого требования не скажется на выполнении сцеплением своих функций, однако будет приводить к удлинению процесса переключения передач и снижению срока службы синхронизаторов коробки передач.
5. Удобство управления. Это общее для всех органов управления требование конкретизируется в виде требований к ходу педали и требуемому для ее нажатию усилию. Действующие в России ограничения в настоящее время составляют 150 Н усилия для автомобилей, имеющих усилители привода сцепления, и 250 Н для автомобилей без усилителей. Ход педали обычно не более 160 мм.

Популярные артикулы

Lifan — S1601200 — ДИСК СЦЕПЛЕНИЯ ВЕДОМЫЙ LF X60 , Китай
уточнить цену

BluePrint — ADT33119 — ДИСК СЦЕПЛЕНИЯ , Великобритания
уточнить цену

Toyota — 312500K222 — ДИСК СЦЕПЛЕНИЯ , Япония
цена от 15172 р.

LUK — 323018217 — Ведомый диск сцепления для BMW E34 / E36 / E39 двигатели M50 / M51 / M52 , Германия
цена от 3789 р.

HOLA — CHD259 — Диск сцепления ГАЗ Gazelle, Sobol, Gazelle Next (дв. УМЗ-4216, Cummins ISF 2.8) , Нидерланды
цена от 2410 р.

Горьковский автозавод — 2217-1601130 — Диск сцепления ведомый Г- , Россия
цена от 2707 р.

VALEO — DW-38 — Диск сцепления Daewoo Matiz 0.8 98 -> , Франция
уточнить цену

GM / DAEWOO — 96408518 — Диск сцепления для DAEWOO LANOS(; Дв.: Бензин инжектор; Двухвальный; 1.5 л); , США
цена от 3223 р.

АВТОВАЗ — 21233-1601130-00 — Диск сцепления ведомый , Россия
уточнить цену

SACHS — 20-1878005-456 — Диск сцепления ведомый 3302 дв. КАММИНЗ , Германия
уточнить цену

Назначение и типы

Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.

Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение – после переключения передач и при трогании автомобиля с места.

При движении автомобиля сцепление во включенном состоянии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок, возникающих в трансмиссии. Так, нагрузки в трансмиссии возрастают при резком торможении с двигателем, пре резком включении сцепления, неравномерной работе двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.

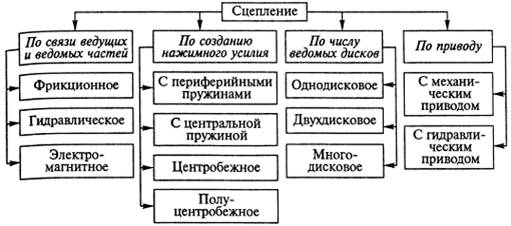

На автомобилях применяют различные типы сцеплений (схема 1).

Схема 1 – Типы сцеплений, классифицированных по различным признакам.

Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.

На автомобилях наибольшее применение получили фрикционные сцепления. Однодисковые сцепления применяются на легковых автомобилях, автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда и большой грузоподъемности.

Двухдисковые сцепления устанавливают на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.

Многодисковые сцепления используются очень редко – только на автомобилях большой грузоподъемности.

Гидравлические сцепления, или гидромуфты, в качестве отдельного механизма на современных автомобилях не применяются. Ранее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеплением.

Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.

Двухдисковое сцепление

Двухдисковые сцепления не следует путать с двойными сцеплениями, которые используются на тракторах и имеют два независимых приводных вала (вал привода ходовой части и вал отбора мощности).
Как уже упоминалось ранее, способность сцепления к передаче крутящего момента можно ощутимо улучшить за счет увеличения количества поверхностей трения при сохранении диаметра дисков сцепления.
Поэтому двухдисковые сцепления имеют два ведомых диска, соединенных с одним первичным валом коробки передач.

Двухдисковое сцепление легкового автомобиля

Двухдисковые сцепления используются в конструкции легковых, спортивных и гоночных автомобилей, если они должны передавать очень высокий крутящий момент, однако конструктивное пространство сильно ограничено и высокий момент инерции масс нежелателен.
Как показано на примере Porsche 928 (рис. 21 «Устройство двухдискового сцепления легкового автомобиля на примере Porsche 928«), в двухдисковом сцеплении передаваемый сцеплением крутящий момент удваивается, так как оно имеет четыре поверхности трения.

Два ведомых диска (2) отделены друг от друга промежуточным диском (3), на котором расположен также зубчатый венец (4) привода стартера. Ведущий диск (1) по конструкции аналогичен диафрагменному сцеплению с обратным выжимом.

Двухдисковое сцепление грузового автомобиля

Двухдисковые сцепления для грузовых автомобилей могут иметь диаметр до 380 мм. Применяются как сцепление с витыми нажимными пружинами, так и диафрагменное сцепление. Оба варианта способны передавать от двигателя на трансмиссию крутящий момент до 2000 Н-м.
Двухдисковое сцепление модели GF-2 с витыми нажимными пружинами производства F&S (рис. 22 «Стандартное двухдисковое сцепление с витыми нажимными пружинами модели GF2 для тяжелых транспорт­ных средств промышленного назначения«) давно завоевало прочные позиции в качестве стандартного оборудования для тяжелых транспортных средств промышленного назначения.

При монтаже нажимного диска сцепления GF-2 следует обязательно помнить о том, что рычаги отжимного приспособления могут биться о кожух. Отжимное приспособление способно надлежащим образом выполнить отведение нажимного диска только при равномерном износе фрикционных накладок обоих ведомых дисков.

Вариант с обратным выжимом (рис. 23 «Двухдисковое диафрагменное сцепление с обратным выжимом модели GMFZ для грузовых автомобилей«) обеспечивает передачу высоких крутящих моментов при относительно небольшом диаметре дисков в сочетании с небольшой конструктивной высотой сцепления в сборе. Помимо минимальных конструктивных размеров, он обладает также всеми известными преимуществами диафрагменного сцепления.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

Принцип работы

Принцип работы сцепления автомобиля

Принцип работы такого сцепления довольно прост: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Сам диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск нанесены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ней проделано отверстие со шлицами. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение – диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от мотора на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Нажимной диск (в просторечии – корзина сцепления) справа, и ведомый диск, слева. Нажимной диск крепится болтами к маховику двигателя

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник. Тот, перемещаясь, начинает давить на выжимные рычаги или диафрагму, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Видео: Принцип работы сцепления

Чтобы при выжиме педали и последующим переключением передач, при отпускании педали сцепления не было ударных нагрузок при резкой подаче вращения, ступица ведомого диска закреплена на нем не жестко. Она соединяется при помощи демпферных пружин, которые выравнивают возникающие крутильные колебания.

Пластинчатые пружины

Нажимной диск соединен с кожухом ведущего диска сцепления с помощью трех пластинчатых пружин из нержавеющей стали, установленных на заклепках.

Первая задача пластинчатых пружин — центрирование нажимного диска в кожухе относительно ведомого диска сцепления.
Поскольку крутящий момент от коленчатого вала передается на трансмиссию через маховик и нажимной диск сцепления, вторая задача пластинчатых пружин состоит в передаче примерно половины крутящего момента на ведомый диск сцепления.

Третья задача заключается в разъединении нажимного и ведомого дисков при выключении сцепления. Именно этим объясняется использование именно пружин, а не жесткого крепления нажимного диска к кожуху ведущего диска сцепления.

Пластинчатые пружины, всегда противодействующие усилию, создаваемому нажимной диафрагменной пружиной, различаются схемой расположения на нажимном диске (рис. 2. «Схематическое изображение расположения пластинчатых пружин на нажимном диске«).

Тангенциальные пластинчатые пружины обычно расположены симметрично по окружности нажимного диска. Это самая распространенная схема, которая делает ведущий диск в сборе сравнительно легким.

Следует помнить, что пластинчатые пружины, которые иногда представляют собой пакеты, собранные из двух или трех изогнутых полос пружинной стали, подвергаются нагрузкам не только на изгиб, но и на растяжение. Именно поэтому для некоторых моделей автомобилей (например, Renault R4) при выборе ремонтных деталей сцепления необходимо учитывать направление вращения коленчатого вала двигателя.

Ударные нагрузки в направлении вдоль оси первичного вала коробки передач, возникающие, например, из-за разбитых карданных шарниров, могут стать причиной деформации или даже поломки пластинчатых пружин. Результатом этого является недостаточное отведение нажимного диска, рывки при включении сцепления и проблемы с разъединением дисков.

Использование пластинчатых пружин, расположенных треугольником, следует считать более оптимальным, так как в этом случае не играет роли направление вращения коленчатого вала. Возникающие при растяжении и изгибе пружин нагрузки не оказывают негативного влияния на работоспособность сцепления. Впрочем, для такого варианта, как правило, требуется несколько более массивный нажимной диск и чашеобразный маховик, однако при этом можно отказаться от некоторых специальных деталей.
Еще одна схема расположения пластинчатых пружин — радиальная, она также зависит от направления вращения коленчатого вала и обладает теми же свойствами, что и варианты, описанные выше.

Совет

Даже падение нажимного диска с небольшой высоты может стать причиной деформации пластинчатых пружин, поэтому, если при ремонте его случайно уронили, не рекомендуется в дальнейшем использовать эту деталь. Риск возникновения проблем с разъединением очень высок. Проверка выполняется путем испытаний на специальном диагностическом стенде.

Как не сжечь этот узел?

Не стоит думать, что если долго давить на данную педаль, работа сцепления автомобиля будет стабильной, а машина от этого не пострадает. К примеру, на перекрестках и при остановке «на красный» следует сразу переключаться на «нейтралку». Если все это время (порядка 20-40 секунд) ваша нога будет находиться на педали сцепления, вы попросту его сожжете через 1-2 дня. Цена на него в зависимости от модели автомобиля колеблется в пределах от 200 до 1000 долларов и выше. Согласитесь, это довольно большая сумма.

Как показывает практика, при правильном использовании сцепления можно не менять корзину и диск на протяжении 100-200 тысяч километров (касается импортных марок машин). Главное – чувствовать, когда следует нажимать на педаль, а когда – нет. Если ваша остановка длится более 5-6 секунд, смело включайте «нейтралку». Сделать это можно и раньше, например если на расстоянии в 300 метров вы увидели красный сигнал светофора. В таком случае машина будет двигаться по собственной инерции. Кстати, используя «накат», можно значительно уменьшить расход топлива автомобиля.

Таким образом, не следует резко отпускать педаль сцепления, но и не нужно очень долго его держать. И в том и в другом случае вы рискуете ухудшить техническое состояние автомобиля.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Когда менять диск сцепления

Диск сцепления проблемная штука в плане определения времени замены. С одной стороны, перебрать сцепление стоит после того, как машина начнет издавать шум при выжатой педали сцепления. Но скорее всего этот шум говорит о том, что стоит заменить подшипники. Хотя вместе с заменой можно сразу оценить и степень износа диска.

С другой стороны, при изношенном диске начинают пробуксовывать колеса. Это уже серьезный синдром, который требует именно замены диска сцепления. Результатом плохого состояния детали может стать выгорание проводов, усиленный износ двигателя и серьезно увеличившийся расход топлива.

Последний вариант — это несоответствие количества оборотов двигателя, скорости автомобиля. Но этот признак скорее теоретический, поскольку без специализированного оборудования и тест драйва машины в лабораторных условиях, определить соответствие крайне сложно.

Поэтому, чтобы не мучить себя мыслью об изношенности диска водители на практике вывели для себя простое правило: диск стоит менять каждые 80-90 тысяч километров пробега.

Более детально о работе сцепления:

Поделиться с друзьями:

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Статьи по теме

Каркасные шторки: можно ли использовать и как выбрать

Какую жидкость нужно заливать в ГУР

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Неисправности

Неполное включение (пробуксовка) сцепления проявляется при трогании автомобиля с места или при движении на подъем, когда педаль сцепления отпущена и при нажатии на педаль дросселя коленчатый вал двигателя увеличивает число оборотов, а автомобиль не развивает соответствующей скорости или она уменьшается (при движении на подъем).

Пробуксовка происходит при отсутствии свободного хода педали сцепления, износе и замасливании фрикционных накладок ведомых дисков (вследствие чрезмерной смазки подшипника муфты выключения), поломке или ослаблении пружины оттягивающей муфту выключения, поломке нажимных пружин, короблении ведомых дисков и износе шлицев ведущего вала коробки передач.

Уменьшение зазора между торцом подшипника муфты выключения и рычажками влечет за собой уменьшение величины свободного хода педали сцепления.

Неполнота выключения сцепления обнаруживается по шуму при включении передачи автомобиля, несмотря на полное «выжимание» педали сцепления, и является следствием увеличения ее свободного хода, заедания (склеивания) ведомых дисков и перекоса рычажков выключения сцепления, а также следствием попадания воздуха в систему гидравлического привода или износа уплотнительных манжет поршней главного и рабочего цилиндров.

Резкое включение сцепления указывает на заедание муфты включения на ведущем валу коробки передач вследствие износа и задиров рабочих поверхностей или на разрушение поверхности фрикционных накладок, а также может явиться результатом неправильной регулировки зазоров (зазоры неодинаковы) между рычажками выключения сцепления и подшипником муфты выключения.

Неполное возвращение педали сцепления в начальное положение может возникать в результате повышенного трения в шарнирах промежуточного вала привода сцепления или во втулках вала педали, поломки или ослабления отжимных пружин привода.

Преждевременный износ и разрушение подшипника муфты выключения может произойти в результате несвоевременной его смазки или слишком частого и длительного нахождения сцепления в выключенном состоянии.
