Лада гранта замена заднего ступичного подшипника своими руками. фото и видео инструкция

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Обзор цен производителей на передние, задние шарниры

Как выбрать и купить качественные детали

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.

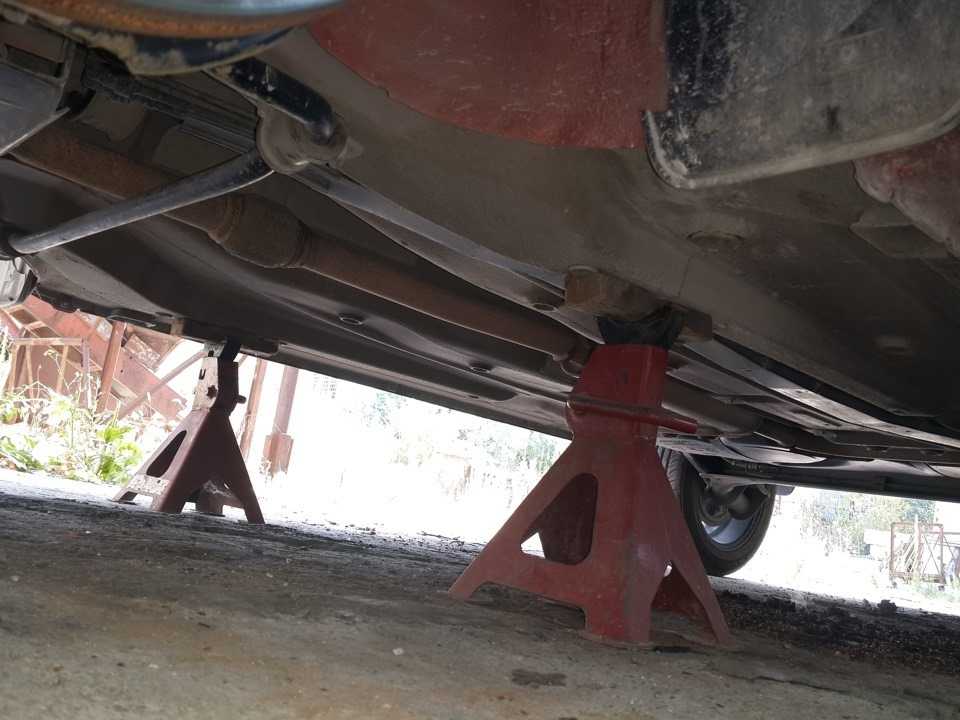

• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Процедура замены

Смазываем Итак, мы определили, что малой кровью здесь не обойтись, и автомобиль действительно нуждается в замене подшипника. Потому придерживаемся четкого порядка действий и начинаем работу.

1. Демонтируйте тормозной барабан. С этим проблем возникнуть не должно, поскольку фиксируется он достаточно просто на заднем колесе.
2. Подденьте колпачок ступицы, используя плоскую отвертку, и снимите его.
3. Теперь, используя узкое зубило, выправьте буртик гайки, который был замят сразу в двух местах. Не бойтесь, это не вы что-то сделали, такое замятие предусмотрено на производстве, чтобы элемент не вылетал со своего законного места.
4. Воспользуйтесь головкой на 30, с помощью которой выкручивается гайка крепления.
5. Снимите выкрученную гайку, а также демонтируйте упорную шайбу.
6. Вооружитесь трехлапым или двухлапым съемником, который позволить снять со своего место ступицу.
7. Если трехлапого инструмента нет, выпрессуйте ступицу при помощи двух болтов или винтов. Как показала практика мастеров, для этих целей отлично подходят болты для крепления головки блока силового агрегата.
8. Закрутите винты в противоположные отверстия для крепления колеса и упритесь их концами в головки болтов фиксации оси ступицы к балке задней подвески вашего автомобиля.
9. Старайтесь равномерно затягивать винты, что позволить выпрессовать ступицу. Колодки при этом снимать не обязательно.
10. Как правило, внутреннее кольцо подшипника должно оставаться на оси ступицы.
11. Зафиксируйте кольцо при помощи съемника, после чего демонтируйте его.
12. Если съемника у вас не оказалось, придется дополнительно демонтировать тормозные колодки и с помощью зубила смесить кольцо к оси.
13. Далее кольцо сдвигается. Для этого вам отлично помогут две монтажные лопатки.
14. Не бойтесь, что после обработки зубилом на оси ступицы образуются своего рода дефекты, забоины. Это не страшно, но обработать их надфилем настоятельно рекомендуется.
15. Вооружитесь щипцами, благодаря которым можно аккуратно снять стопорное кольцо.
16. Через отрезок подходящей трубы также аккуратно выбейте подшипник, оперевшись на внутреннее кольцо.
17. Другой вариант — его можно выпрессовать при помощи съемника ступичных подшипников.
18. Очистите и эффективно смажьте ступицу, в которую съемником или при помощи тисков запрессовывается новый подшипник задней ступицы. Усилие при прессовании необходимо приложить к наружному кольцу. Наиболее удобно для вас это будет сделать при помощи наружного кольца от старого подшипника.
19. Установите на законное место новое стопорное кольцо.
20. Нанося легкие удары по внутреннему кольцу, впрессуйте подшипник на ось. Вбивайте до глубины, которая позволить насадить гайку.
21. Полноценная запрессовка выполняется уже накинутой гайкой.
22. Обязательно используйте только предписанный момент, чтобы затянуть крепежный элемент.
23. Вомните буртик гайки по двух пазам оси вашей ступицы, чтобы привести элемент в изначальный внешний вид.

Такую процедуру нельзя назвать невероятно сложной, однако «повозиться» у себя в гараже вам придется. Но это лучше и экономически более выгодно, чем обращаться на станции технического обслуживания и доверять свой автомобиль неизвестным мастерам.

https://masteravaza.ru/hodovka/stupica/zamena-zadnego-podshipnika-stupicy-vaz-2110-541 https://auto-self.ru/podshipnik-zadney-stupicy-vaz-2110-kogda-nuzhno-menyat-i-polnyy-process-zameny/ https://remontautohelp.ru/vaz-2110-vaz-2112-zamena-zadnego-stupichnogo-podshipnika-svoimi-rukami-video-instrukciya/ https://umelyeruki.info/avto/zamena-podshipnika-zadnej-stupicy-vaz-2110/ https://luxvaz.ru/vaz-2110/72-zamena-podshipnika-zadney-stupicy.html

Комментарии

ТОП материалы недели

ТОП товаров в магазине (еще)

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Источник

Как поменять подшипник задней ступицы Лада Гранта

Работа, связанная со снятием, установкой элемента потребует специальных инструментов, а именно: — специальный ступичный съемник; — зубило; — съемник стопорных колец (или пассатижи с круглыми концами); — головка на «30», либо ключ той же размерности; — тиски; — съемник для запрессовки, выпрессовки подшипников; — отвертка с плоским концом.

Итак, приступим, ниже приведем 14 подробных этапов выполнения работ:

1. Демонтируем пластиковый защитный колпачок с заднего колеса.
2. Рычаг коробки передач переводим в положение «1-ой передачи». Для того чтобы машина не укатилась под передние колеса, подкладываем опоры.
3. Ослабляем момент затяжки для гайки ступицы (удобнее всего использовать длинный рычаг). Немного раскручиваем, ослабляем затяжку болтов удерживающих колесо.
4. При помощи надежного домкрата приподнимаем заднюю сторону автомобиля, там, где собственно и меняется подшипник.
5. Раскручиваем гайки и снимаем заднее колесо со шпилек. Демонтируем тормозной барабан.
6. Откручиваем и снимаем ступичную гайку, вынимаем упорную шайбу.
7. Берем в руки приготовленный ранее съемник и аккуратно спрессовываем ступицу с оси.
8. Теперь берем ступицу, устанавливаем и зажимаем ее тисками. Извлекаем стопорное кольцо (используем съемник).
9. Выпрессовываем подшипник из задней ступицы. После чего при помощи щетки с металлическим ворсом очищаем внутренне пространство ступицы от загрязнений. Запрессовываем новое изделие обратно. Не забываем правильно установить специальное стопорное кольцо.
10. Воспользовавшись, случаем, проводим очистку элементов тормозной системы от ржавчины, загрязнений.
11. Одеваем ступицу обратно на осевой элемент. Возвращаем на место тормозной барабан и надеваем обратно колесо.
12. Затягиваем болты крепления колеса. Отпускаем поднятую часть автомобиля до тех пор, пока колесо не будет уверенно соприкасаться с землей.
13. Крепко затягиваем гайку ступицы при помощи ключа с длинным рычагом (либо специального ступичного ключа). Возвращаем на место защитный пластмассовый колпачок.
14. С целью проверки результата выполненных работ, запускаем двигатель автомобиля и начинаем движение.

На этом замена заднего ступичного подшипника (лада гранта) окончена. Как видите процесс не слишком сложный. Все что нужно — хороший специализированный инструмент и немного свободного времени.

Замена подшипника ступицы переднего колеса

Замену подшипника проводим при выходе его из строя. Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Работу проводим на смотровой канаве или эстакаде. Снимаем колесо.

Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.

Бородком расправляем вмятый в двух местах буртик гайки подшипника ступицы. Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.

Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…

…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…

…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.

Пропускаем через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка»). Отсоединяем шаровую опору и снимаем поворотный кулак.

Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.

Съемником спрессовываем внутреннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворотного кулака…

…и вынимаем его со съемником. Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см. «Приложения») и обязательно стопорим замятием буртика. Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

Как поменять задний ступичный подшипник на Калине

Как правильно затягивать ступичный подшипник

Перед тем как начать процедуру замены, нужно придать автомобилю рабочее положение — вывесить задние колеса, при этом надежно зафиксировав перед. Достаточно вывесить только ту сторону, на которой планируются ремонтные работы. Далее последовательно следуем алгоритму, изложенному ниже:

Откручиваем колесные болты, демонтируем колесо с «пострадавшей» стороны; Демонтируем гайку по центру ступицы и колпачок; Направляющие болты несильно простукиваем молотком, после чего снимаем; Демонтируем тормозной барабан: перед процедурой рекомендуется обработать крепеж детали ВД-40 (для этих целей в автомагазинах имеются специальные съемники барабанов); После демонтажа барабана открывается доступ к центральной гайке. Снимаем ее; Отжимаем ось ступицы, чтобы получить доступ к обоймам подшипника. До того как приступить к демонтажу, нужно тщательно осмотреть узел. Если на оси есть признаки проворачивания подшипника, то ступица не пригодна к текущему ремонту — требуется замена;

Круглогубцами сдергиваем ступичное стопорное кольцо; после этого кромка кольца промазывается тщательно «вэдэшкой» или жидкостью для удаления коррозийных очажков; Теперь можно достать ступицу полностью и достать обойму с подшипниками. Деталь можно извлечь специальным прессом, съемником. Но большинство «бывалых» просто выколачивают обойму кувалдой, предварительно зафиксировав ступицу в тисках; Посадочная ниша подшипника зачищается от грязи, ржавчины и т.п. с помощью «наждачки». Затем посадочную нишу необходимо обработать смазкой: отработанное моторное масло вполне пригодно. Теперь нужно начать «загонять» новый подшипник в ступицу. Для начала следует поставить ступицу на ровную твердую поверхность; Новый подшипник обильно промазывается специальной смазкой (спецификацию смазывающей жидкости можно уточнить в руководстве по эксплуатации автомобиля. Использование смазки не отвечающей требованиям по эксплуатации ускоряет износ данного элемента ходовой); Теперь можно «загонять» деталь в ступицу. Делают это с помощью легкого (до 1,5 кг) молотка: обойма легко простукивается по окружности, подшипник постепенно погружается внутрь ступицы

Следует соблюдать осторожность, так как подшипники двухрядные, при чрезмерном усилии могут расколоться. При этом перед установкой рекомендуется нанести серию несильных ударов по детали, чтобы дополнительно спрессовать подшипник; Простукивать подшипник нужно так, чтобы не было перекосов во время его заглубления в рабочее отверстие. Можно использовать обойму старого комплектующего для того, чтобы направлять движение исправной детали; Когда подшипник достигнет крайнего положения, ставим стопорное кольцо на место

Но перед этим нужно обязательно проверить, что подшипник достиг «дна» ступицы; Замена заднего подшипника ступицы Калина завершена

Можно использовать обойму старого комплектующего для того, чтобы направлять движение исправной детали; Когда подшипник достигнет крайнего положения, ставим стопорное кольцо на место. Но перед этим нужно обязательно проверить, что подшипник достиг «дна» ступицы; Замена заднего подшипника ступицы Калина завершена.

По окончании работ нужно вывесить автомобиль и осуществить вращение колеса. Если шумов и хруста нет — ступица «здорова».

Как заменить подшипник в Ладе Гранте?

Замена заднего ступичного подшипника потребует присутствия таких инструментов:

• специального съемника, предназначенного для ступиц;
• зубила в паре с молотком;
• съемника для демонтажа стопорных колец;
• головки «30»-го размера;
• тисков;
• приспособления, позволяющего выполнять выпрессовку и обратную установку подшипника;
• плоско-профильной отвертки.

Приступаем к работе.

1. У заднего колеса Лада Гранта снимаем декоративный защитный колпак.
2. Рычаг трансмиссии устанавливаем в позицию, соответствующую 1-й передаче.
3. К передним колесам приставляем упоры против самопроизвольного качения.
4. Ослабляем гайку, фиксирующую непосредственно ступицу. Пользуемся удлиненным воротком. Также «отпускаем» колесные болты.
5. Посредством домкрата вывешиваем тот бок кормы автомобиля, с которого предполагается замена заднего ступичного подшипника.
6. Извлекаем колесо и демонтируем барабан, принадлежащий тормозному узлу автомобиля LADA Granta.
7. «Побеждаем» ступичную гайку и извлекаем упорное кольцо.
8. Вооружившись съемником, с особой аккуратностью спрессовываем ступицу с посадочного места на оси.
9. Извлеченную ступицу зажимаем посредством тисков. Не забываем о снятии стопорного кольца (съемником).
10. Теперь спрессовываем подшипник. Внутреннюю ступичную полость очищаем посредством щетки.
11. Впрессовываем новый подшипник и корректно фиксируем стопорное кольцо. Контролируем правильность посадки элемента во внутренней полости ступицы с целью избегания перекоса.
12. Осуществляем монтаж ступицы. Также нелишним будет очистить компоненты тормозного узла от скопившейся грязи и ржавчины. Здесь пользуемся металлической щеткой, имеющей нежесткую щетину.
13. Возвращаем на место барабан и надеваем колесо.
14. Закручиваем колесный крепеж и опускаем вывешенный бок авто до момента соприкосновения колеса с землей.
15. Выполняем затяжку центральной гайки. Надеваем декоративный колпачок.
16. Обтягиваем колесный крепеж и запускаем мотор LADA Granta. В движении проверяем качество работ. Здесь не должны присутствовать звуковые эффекты, характерные для неисправного подшипника. Когда таковые отсутствуют, то замена заднего ступичного подшипника осуществлена корректно.

Подведем итоги

Замена переднего ступичного подшипника непосредственно своими руками не предполагает сложностей, это видно даже по видео материалам. Любители тюнинга устанавливают на свои «Калины» подшипники, входящие в комплект ступицы от компании «Брембо». Такое изделие обладает улучшенными характеристиками и может прослужить до 60 тыс. км. Цена на данные аналоги также немалая – порядка 2 тыс. руб. за один комплект.

Инструменты:

• Гаечный ключ торцевой трубчатый 17 мм
• Гаечный ключ накидной прямой 7 мм
• Гаечный ключ накидной прямой 17 мм
• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Отвертка плоская большая
• Бородок
• Молоток большой
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла
• Тиски
• Притупленное зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для снятия стопорных колец
• Надфиль
• Балонный ключ

Детали и расходники:

• Болты М12х1,25 мм длиной около 130 мм, 2 шт.
• Подшипник ступицы переднего колеса
• Диск тормозного меха­низма

Примечание:

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде.

1. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса, или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.

2. Ослабляем болты крепления колеса.

3. Отверткой поддеваем защитный колпак ступицы колеса.

4. Снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

5. Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах.

6. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

7. Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

8. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх).

9. Отворачиваем до конца гайку под­шипника ступицы и снимаем шайбу.

10. Снимаем диск тормозного механизма переднего колеса, как описано здесь. Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы, как описано здесь. Подсоединяем шаровую опору к ку­лаку и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла.

11. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса. Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу.

12. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты, как описано здесь. Сни­маем поворотный кулак.

13. Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прилагая усилие к торцу ступицы.

14. Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

15. Снимаем грязезащитное кольцо со ступицы.

16. Вставляем притуплённое зубило между торцами внутреннего коль­ца подшипника и ступицы. Нано­ся удары молотком по зубилу, сдвигаем внутреннее кольцо.

17. Съемником спрессовываем внут­реннее кольцо подшипника.

18. Щипцами для снятия стопорных колец снимаем стопорное кольцо.

19. Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

20. Вынимаем подшипник вместе со съемником.

21. Вынимаем подшипник из съемника.

22. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прилагая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

Качественных фото ремонта
