Как поставить вилку сцепления не снимая коробки

Выжимной подшипник сцепления — назначение, виды, устройство

Сцепление автомобиля являются узлом, который несет очень важную функцию – обеспечивает мягкое и безболезненное для автомобиля переключение передач.

Для чего нужен выжимной подшипник сцепления?

Задача сцепления заключается в передаче крутящего момента от двигателя к трансмиссии, в разъединении трансмиссии от работающего двигателя на время, необходимое водителю для включения нужной передачи в коробке передач и обеспечении мягкого (без ударов и толчков) подключения трансмиссии обратно к двигателю.

Одной из основных деталей сцепления является выжимной подшипник. На выжимной подшипник возложена роль исполняющего механизма по включению и выключению сцепления (соединению и разъединению дисков). Выжимной подшипник сцепления находится на геометрической сцепления. Он располагается на направляющей ведущего вала коробки переключения передач и связан с педалью сцепления через вилку в виде коромысла таким образом, что вся нагрузка от нажатия педали переходит на него, передавая усилие на лепестки дисков через специальные рычаги. Нажатие на рычаги осуществляется непосредственно наружной обоймой подшипника сцепления.

Если коротко – задача подшипника сцепления заключается в передаче усилия на нажимной диск во время нажатия на педаль сцепления водителем. Отсюда и название подшипника – выжимной. По сути – это обычный подшипник – шариковый или роликовый.

Как часто менять выжимной диск сцепления?

Выжимной подшипник сцепления является достаточно прочным узлом, задачей которого является способность выдерживать возникающие нагрузки. Однако, при интенсивной и не очень разумной эксплуатации, когда водитель неоправданно долго держит нажатой педаль сцепления, выжимной подшипник постепенно изнашивается, как изнашивается любой подшипник. Например, могут появиться люфты, появиться повреждения обоймы, вытечь смазка. Случается, что выжимной подшипник изнашивается раньше времени, если были допущены ошибки при установке и регулировке сцепления.

Долговечность выжимного подшипника сцепления изначально зависит от скоростных и нагрузочных характеристик подшипника, заложенных при конструировании, от качества компонентов, а самое главное – от навыков и стиля вождения владельца автомобиля. В нормальных условиях качественный выжимной подшипник сцепления на автомобиле может потребовать замены не ранее чем при пробеге 100 тыс. км. На износ выжимного подшипника сцепления обязательно укажут посторонние шумы, возникающие при нажатии на педаль сцепления и пропадающие, если педаль отпустить.

Когда необходимо менять устройство?

Хотя выжимной подшипник является очень важной частью системы сцепления, он подвержен повреждению и износу, поэтому его приходится иногда менять. Как только появились первые признаки его неисправности, нужно делать замену

Если автомобиль неправильно эксплуатировать, то ВП изнашивается быстрее. К этому приводит неравномерная нагрузка на эту деталь. Это происходит в том момент, когда водитель включает передачу, но не убирает ногу с педали сцепления. Подшипник смещается со своего привычного места, а вместе с ним и ведомый диск. В этот момент на эти детали идет очень большая нагрузка, которая может привести к нарушению целостности подшипника.

По своим характеристикам выжимной подшипник является достаточно надежной и долговечной деталью, о ремонте которой можно не задумываться долгое время при правильной эксплуатации. Чаще всего сталкиваются с проблемами неполадок с ВП неопытные водители.

Старый и новый ВП

Признаки выхода из строя детали

Для того, чтобы вовремя обнаружить неполадки с выжимным подшипником и заменить его в случае необходимости, нужно знать основные признаки выхода из строя ВП.

Если сцепление свистит или шумит при нажатии на педаль во время работы двигателя, — это один из основных признаков неисправности ВП. Но если подшипник свистит, шумит в зимнее время года, то причиной этого может быть вовсе не его износ. Причина может скрываться в физических особенностях стакана, в котором он находится. Если же свист продолжает увеличиваться, то неисправен ВП. Если выжимной подшипник свистит и шумит летом, то это явный признак его неисправности.

Для изготовления подшипника используется очень прочная сталь, которая имеет низкий коэффициент линейного расширения. Благодаря этому деталь не меняет своих физических форм под воздействием разных температур. А вот стакан, в котором размещается подшипник, в морозы может сужаться, именно по этой причине узел свистит или шумит.

До того, как ВП будет свистеть, могут появиться другие признаки возможной неисправности детали: пробуксовка и неполное выключение сцепления. Например, возникает ситуация, когда при работающем двигателе водитель выжимает полностью педаль, но переключить передачу с одной на другую очень сложно. Также подшипник свистит не только при нажатии на педаль, но и при включении скоростей.

Признаком поломки может быть увеличившийся свободный ход педали, появление гари при пробуксовке и отпускании педали сцепления, ухудшается динамика машины, она движется неравномерно. Косвенным признаком может быть увеличенный расход бензина и перегрев силового агрегата.

Если появились признаки неисправности ВП, а необходимо проехать еще некоторое расстояние, то нужно двигать на самой низкой скорости. Кроме того, при переключении передач следует использовать двойной выжим. В этом случае не стоит чрезмерно нажимать на газ, чтобы не перегреть двигатель.

Методы проверки

Чаще всего подшипник проявляет свои проблемы гулом, свистом и хрустом. У разных конструкций проявление может обнаружиться в различных режимах.

Если привод выполнен с зазором, то при правильной регулировке подшипник без нажатия на педаль не касается корзины и никак себя не проявляет. Но стоит попытаться выжать сцепление, как появляется гул. Громкость его зависит от хода педали, пружина имеет нелинейную характеристику и в конце хода усилие и звук ослабевают.

В самых распространённых случаях зазор не предусмотрен, подшипник прижат к корзине постоянно, и его звук лишь меняется, но не пропадает. Поэтому его путают с шумом первичного вала коробки.

Отличие в том, что вал коробки при включённой передаче, выжатом сцеплении и неподвижной машине не вращается, а значит и шуметь не может.

Важная информация для правильной установки гидравлического выжимного подшипника (CSC) 510 007310

Рис 4: Если старый сальник не удален,он может быть выдавлен внутрь CSC, заблокировав трубку.

После замены CSC система должна быть прокачана. Эта процедура разделена на отдельных 2 шага: прокачка сцепления и прокачка CSC.

Шаг 1:

Сцепление должно быть прокачано снизу вверх (т.е. от штуцера прокачки до бачка с тормозной жидкостью) следующим образом:

1. Долейте в бачок тормозной жидкости до максимума.
2. Снимите колпачок со штуцера прокачки.
3. Используя переходник,соедините устроство для прокачки тормозов со штуцером прокачки. ц. Включите устройство. Давление не должно превышать 2 атм.
4. Откройте штуцер прокачки двумя или тремя поворотами. Убедитесь, что тормозная жидкость не упала ниже минимальной отметки.
5. Компонент полностью прокачан, если тормозная жидкость выходит из сборника без пузырьков. Замечание: Педаль сцепления не должна быть выжата, пока устройство прокачки подключено.
6. Закройте штуцер прокачки и выключите устройство.
7. Снимите устройство прокучки тормозов и адаптер.

Рис 5: CSC поврежден из-за неправильной установки

Шаг 2:

Для прокачки CSC необходимо 2 человека

Важно быть уверенным, что в расширительном бачке достаточно тормозной жидкости во время прокачки:

1. Соедините сборник со штуцером прокачки.
2. Медленно выжмите педаль сцепления и задержите ее там.
3. Откройте штуцер прокачки пока не выйдет воздух и тормозная жидкость.
4. Закройте штуцер рукой.
5. Плотно закройте бачок с жидкостью.
6. Нажмите педаль около ю раз. Проверьте давление нажатия педали.
7. Проведите тестовый заезд и проверьте давления сцепления и тормозов.

Правильное обращение с CSC:

• Никогда не приводите в движение новый цилиндр руками. Внутреннее уплотнение может быть повреждено.
• Когда прокачиваете, не нажимайте педаль сцепления несколько раз подряд; нажимайте только один раз, как описано.
• Не используйте никаких смазок или чистящих веществ, т.к. они могут повредить уплотнения и, как следствие, всего цилиндра.
• Поддерживайте наилучший уровень чистоты.
• Используйте только тормозную жидкость, рекоммендованную производителем.
• Удалите старое уплотнение и его остатки из соединительного элемента.
• Перед затягиванием трех фиксирующих болтов на CSC убедитесь, что был звуковой щелчок.
• Убедитесь, что CSC не наклонен при установке. Несоблюдение этого условия может очень скоро привести в повреждению.

Устройство и принцип действия выжимного подшипника

Одна из таких неприятных ситуаций – выход из строя выжимного подшипника. От его работы зависит качество сцепления автомобиля и его функционирование. Выжимной подшипник передает момент силы на ведущий диск. Усилие необходимо для включения и выключения системы сцепления автомобиля. Поэтому проблемы в работе подшипника сказываются на качестве вождения. Типичная ситуация – отсутствие сцепления при переключении передач, автомобиль заводится не сразу, с пробуксовкой. Хорошо, если такие вещи не приводят к созданию аварийной ситуации. К счастью упорный механизм сцепления система «капризная». Неполадки в ее работе сразу заметны по характерному звуку при вождении. В этом случае требуется немедленный ремонт выжимного подшипника.

Работа роликового подшипника обеспечивается жесткостью электромеханических тяг. Упорное усилие гидравлического подшипника формирует гидравлическая система. Чем жестче подшипник, тем дольше срок его эксплуатации. Как видно, в силу принципа работы системы сцепления и устройства подшипника возможные проблемы связаны с эксплуатационным износом детали. В этом случае ремонт осуществляется заменой старого выжимного подшипника.

Если знать, как поменять выжимной подшипник самостоятельно, то нет необходимости посещать дорогостоящие сервисные центры и автомастерские. Заменить выжимной подшипник, как и поменять опорный подшипник, самостоятельно может каждый.

Замена

Далеко не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Компоненты ВП

Потому дважды подумайте перед тем, как принимать окончательное решение. Всегда есть возможность обратиться на автосервис.

Для работы вам потребуется следующий набор инструментов и материалов:

• Набор гаечных ключей;
• Домкрат;
• Несколько прочных кирпичей;
• Новый выжимной подшипник;
• Набор отверток;
• Тара для слива трансмиссионной жидкости;
• Держатель сцепления;
• Гараж с ямой или подъемный механизм.

Всю процедуру замены лучше разделить на два основных этапа.

1. Снятие коробки передач.
2. Замена подшипника.

Многие допускают ошибку, чрезмерно расслабляясь, поменяв наконец-то подшипник. На практике обратная сборка зачастую доставляет больше проблем, чем демонтажные работы. Учтите это.

Демонтаж КПП

1. Разместите автомобиль над ямой или эстакадой.
2. Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
3. Отключите провод массы от картера сцепления.
4. Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8. Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
5. Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
6. Обязательно отключите датчик оптики заднего хода.
7. Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
8. Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
9. Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
10. Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
11. Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
12. Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.
13. Переходим непосредственно к демонтажу КПП. Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
14. Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
15. Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
16. Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

Снятие КППСнятие КПП — процедура сложная, требующая достаточно много времени, терпения и навыков. Потому без наличия таковых, за работу своими руками лучше не браться.

Как снять сцепление на chevrolet aveo т 250

Существует несколько способов получения доступа к сцеплению для ревизии, либо замены. Первый — демонтаж коробки передач, полный или частичный. Второй — демонтаж двигателя. Естественно, для замены сцепления никто не станет снимать мотор, но в нашем случае был необходим демонтаж всего двигателя в сборе. Поэтому можно проследить все неисправности сцепления и методы их устранения более наглядно.

Если вкратце, то сцепление проще поменять (или увидеть его состояние), сдвинув коробку передач. Для этого необходимо отсоединить оба внешних ШРУСа, поддомкратить или подвесить двигатель и только после этого приступать к отсоединению КПП от блока цилиндров.

Чтобы добраться до болтов, которые крепят картер КПП к блоку цилиндров, придется снять часть навесного оборудования под капотом, монтажный блок предохранителей, бачок системы охлаждения, бачок ГУР и аккумулятор.

После этого можно вынимать КПП, отсоединив кулису привода механизма включения передач. В результате открывается полный обзор механизма сцепления.

Коробка передач вместе с приводами снята, если к ней есть какие-либо претензии, самое время их предъявить.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину. Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место. Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Назначение подшипника сцепления

Сцепление предназначено для прекращения подачи крутящего момента от двигателя на КПП. Во время движения, при нажатии водителя на педаль сцепления, передача между двигателем и коробкой передач прерывается.

Для этого, в системе предусмотрен выжимной подшипник. Его задачи:

1. Обеспечить усилие на лепестки корзины;
2. Плавно вывести первичный вал из контакта с маховиком;
3. Изолировать привод сцепления от крутящих нагрузок при нажатии.

Корзина жестко связана с маховиком, поэтому она вращается с постоянными оборотами.

Функция выжимной муфты сцепления – надавить лепестки корпуса без принесения вреда деталям. В момент контакта наружная обойма начинает вращаться с той же скорость, что и двигатель, при этом плавно передавая усилие от ноги человека.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

• во время работы коробки передач слышатся посторонние шумы;
• не удается свободно переключать скорости;
• сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Функции механизма сцепления автомобиля

Двигатели внутреннего сгорания способны эффективно работать только в определенном диапазоне частоты вращения коленчатого вала. Для того, чтобы обеспечить максимальное соответствие различным условиям движения, в конструкцию первых автомобилей была введена механическая коробка передач. Процесс переключения передач (смены ступеней) потребовал кратковременного разъединения жесткой связи между двигателем и коробкой передач.

Именно необходимость разъединения и соединения трансмиссии стала первой причиной создания фрикционного сцепления. Вторая же причина заключалась в том, что потребовалось выполнить еще одно условие — автомобиль должен был иметь возможность плавно тронуться с места.

В ходе дальнейшего развития конструкции автомобилей появилось множество других требований, которым должны отвечать механизмы сцепления для обеспечения прежде всего комфортного управления автомобилем. Наиболее важные из этих требований таковы:

• Плавное, без рывков, трогание автомобиля с места;
• Быстрое переключение передач;
• Защита трансмиссии от перегрузок;
• Демпфирование и ограничение распространения колебаний;
• Минимизация шумов.

При этом от сцепления требуется обеспечение следующих конструктивных характеристик:

• Прочность при повышенной частоте вращения коленчатого вала двигателя;
• Высокая надежность передачи крутящего момента;
• Небольшие конструктивные размеры;
• Низкое усилие выключения механизма сцепления;
• Долгий срок службы.

Инструкция замены выжимного подшипника

Несмотря на кажущуюся трудность, в замене элемента сцепления нет ничего сложного. К тому же и времени эта процедура займет немного. Нужно лишь четко следовать пошаговой инструкции. Ниже приведена инструкция замены выжимного на примере автомобиля ВАЗ 2110.

Замена выжимного подшипника

Шаг 1. Отсоедините клеммы аккумулятора, а затем снимите его.

Отсоединение клемм АКБ

Шаг 2. Снимите также воздушный фильтр. Он будет мешать.

Снятие воздушного фильтра

Шаг 3. Выкрутите верхнюю гайку стартера.

Выкручивание гайки крепления стартера

Шаг 4. При помощи двух ключей на 17 расконтрите гайки на тросике сцепления.

Расконтривание гаек на тросике сцепления

Шаг 5. Вытащите трос сцепления с вилки и уберите его в сторону, чтобы не мешал.

Снятие троса сцепления

Шаг 6. Выкрутите по кругу болты крепления коробки передач.

Выкручивание болтов крепления КПП

Шаг 7. Снимите верхнюю декоративную защиту из пластика.

Снятие пластиковой крышки двигателя

Шаг 8. Установите специальную конструкцию для вывешивания двигателя. Только после этого можно продолжать работу.

Установка конструкции для вывешивания двигателя

Шаг 9. Снимите два передних колеса.

Снятие передних колес

Шаг 10. Демонтировав декоративную крышку, выкрутите гайку крепления наружной гранаты.

Выкручивание гаек крепления наружной гранаты

Шаг 11. Сняв защиту, поднимите автомобиль еще выше. Затем при помощи металлической щетки очистьте поверхность в районе сливной гайки.

Очистка сливной пробки от грязи

Шаг 12. Выкрутите сливную пробку. Для этого нужна головка на 17.

Выкручивание сливной пробки

Шаг 13. Слейте масло и закрутите пробку обратно.

Слив масла с коробки передач

Шаг 14. Открутите два болта, которые держат шаровую опору.

Крепежные элементы шаровой опоры

Шаг 15. Надавите монтировкой на стойку, чтобы освободить шаровую от шпилек. По возможности выполняйте это действие с напарником.

Демонтаж тяги

Шаг 16. Используя монтажку, аккуратно выдерните из коробки передач ШРУС.

Извлечение ШРУСа из коробки передач

Шаг 17. Снимите ШРУС. Делайте это аккуратно, чтобы не повредить пыльники. Затем повторите процедуру на другой стороне.

Аккуратное снятие ШРУСа

Шаг 18. Выкрутите все болты крепления кожуха.

Выкручивание болтов крепления кожуха

Шаг 19. Снимите и уберите кожух.

Снятие кожуха

Шаг 20. Демонтируйте тягу.

Демонтаж тяги

Шаг 21. Головкой на 17 открутите нижний болт крепления стартера.

Выкручивание болта крепления стартера

Шаг 22. Демонтируйте стартер, отсоединив перед этим от него фишки.

Демонтаж стартера и отключение от него фишек

Шаг 23. Отключите фишку датчика скорости и заднего хода.

Отключение датчика скорости и заднего хода

Шаг 24. Выкрутите два кронштейна задней подушки. Придерживайте болты другим ключом, чтобы тот не проворачивался.

Выкручивание кронштейнов задней подушки

Шаг 25. Выкрутите болты крепления подушки, а затем снимите ее.

Снятие подушки

Шаг 26. Подставив упор под коробку передач, открутите гайку крепления второй подушки. Потребуется головка на 17 с удлиненным воротком.

Выкручивание гайки крепления второй подушки

Шаг 27. При помощи монтажки немного расшатайте коробку и попытайтесь снять ее.

Отсоединение коробки от двигателя

Шаг 28. Медленно опустите коробку вниз, стараясь не повредить лепестки первичного вала.

Опускание коробки передач вниз

Шаг 29. Осмотрите все элементы сцепления.

Визуальный осмотр элементов сцепления

Шаг 30. Как видите на фото, выжимной подшипник заклинило. Спасет только замена.

Выжимной подшипник сцепления заклинило

Шаг 31. Также осмотрите корзину сцепления на предмет наличия повреждений.

Осмотр корзины сцепления

Шаг 32. Смажьте литолом рабочую поверхность нового подшипника.

Смазывание литолом нового подшипника

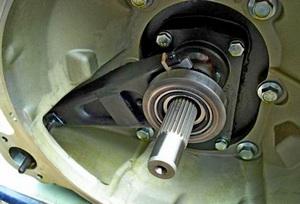

Шаг 33. Смазав шлицы литолом, установите новый подшипник.

Установка выжимного подшипника

Шаг 34. Произведите установку сцепления в обратном порядке, не забыв обработать смазкой все крепежные элементы.

Монтаж сцепления и коробки передач

Шаг 35. Коробка стоит на месте и все практически готово, нужно лишь залить масло в систему.

Все детали установлены

Шаг 36. Как видите, теперь педали сцепления и тормоза находятся на одном уровне. Это значит, что замена прошла успешно. Осталось проверить, как переключаются передачи и, собственно, провести тест-драйв. На этом все!

Проверка работы сцепления

Когда и как отрегулировать сцепление на Калине в гаражных условиях?

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось.

В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля.

Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются.

Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос.

В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107, так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

• Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
• Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

• Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен
