Как поменять сцепление ваз 2110 8 клапанов своими руками

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт. а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится. набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.

Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска. возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Инструкция полезна? Да 19 Нет

Замена сцепления — достаточно трудоемкая операция. Когда возникла необходимость замены сцепления на моей «десятке» воспользовался данной инструкцией. Все подробно описано, делал все по картинкам. В итоге заменил сцепление сам. Спасибо!

Спасибо большое, поеду менять.

Хотя езжу за рулем своей десяточки не первый год, а вот менять сцепление сам никогда не брался, думал что все сложно и страшно было пробовать. Но когда начало буксовать в очередной раз, решил вооружившись статьей и фотоматериалами заменить сам. Конечно пришлось у друзей ключей попросить. Спасибо автору за такую подробность — где какую гайку открутить, иначе снова бы на сто покатил деньги переплачивать. На сто менял бы наверное все сцепление в сборе, так как работа не дешевая. А тут только поменял фередо, а корзина с выжимным еще послужат, если что то теперь спокойно сам заменю в нужный момент.

Когда на моей десятке появилась необходимость замены сцепления встал вопрос — делать самому или отдать в сервис? Мастерам из сервиса не особо доверяю, а тут как раз наткнулся на данный фотоотчет. Все сделал сам, спасибо за помощь!

Какие могут быть причины неисправности сцепления. Например, проблемы с включением передач (для их включения нужно до упора нажимать педаль сцепления), при обгоне пропадает сцепление, появление характерных звуков и т.д. Если решили сэкономить, то можно попробовать поменять сцепление самостоятельно :

В данном случае включение сцепления начало происходить с характерным звуком, чтобы доехать до гаража можно вставить ключ между вилкой сцепления и поводком троса. Такое временное решение помогло добраться до места ремонта без приключений. Первым делом было решено подтянуть трос сцепления. но тут педаль упала. Определить поломку сцепления без снятия КПП не получится..

Как снять КПП на ВАЗ 2110

Коробка передач демонтируется только для того, чтобы отремонтировать сцепление, поэтому этот метод позволяет не сливать из коробки трансмиссионного масла и не выдергивать из нее привода:

Прежде чем снять сцепление необходимо: снять АКБ и воздушный фильтр в корпусе в месте с ДМРВ.

Далее потребуется снять тросик сцепления (привод сцепления).

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

1. Сцепление ведет. Причины могут быть такими:
   1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
   2. Ведомый диск имеет деформации. Тут поможет только замена;
   3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
   4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
   5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
   6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
   1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
   2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
   3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
   1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
   2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
   3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Подготовительный этап

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

• слесарный набор с рожковыми ключами и головками до 22 мм;
• домкрат и несколько коротких досок (деревянных брусков);
• ёмкость для возможного слива трансмиссионного масла из КПП;

• центровочный вал (оправка).

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

• выжимной подшипник;
• диск сцепления;
• корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Готовимся к замене

Если в процессе эксплуатации вышел хотя бы один элемент механизма, будь то корзина сцепления, выжимной подшипник или ведомый шкив, то лучше не экономить и заменить устройство полностью. Также это стоит учесть при смене одного импортного механизма на другой, так как различия могут быть серьезными.

Автомобиль ВАЗ 2110

Какое сцепление лучше?

Этим вопросом задается каждый владелец ВАЗ 2110, когда перед ним появляется необходимость выбора механизма. Ниже приведены результаты обзоров устройств экспертов российского автомобильного рынка. Стоит также отметить, что в процессе исследований рассматривались наиболее популярные среди отечественных автомобилистов производители.

• Крафттек. В комплект не входит подшипник, поэтому его придется покупать дополнительно, также отсутствует знак качества. Корзина оснащена 18 лепестками, а ведомый вал (Y 3200A B0206) имеет 4 пружины. Данный механизм рекомендован для эксплуатации в ВАЗ 2110.
• Немецкий производитель Люк (Lamellen und Kupplungsbau). Комплект полный, докупать ничего не придется. На упаковке присутствует знак качества МТ14. Кроме того, на ведомом валу обозначена маркировка для правильной установки. Корзина элемента также имеет 18 лепестков, а ведомый вал оснащен 6 пружинами. Также стоит отметить, что на валу отмечена сторона корзины.
• Валео, производитель Франция. Полный комплект, дополнительно ничего докупать не придется. Более того, в комплектацию этого сцепления входит смазывающая жидкость для механизма, а также компакт-диск с инструкцией по установке. В корзине находится 18 лепестков.
• Российский производитель «ВАЗИНТЕРСЕРВИС». В комплекте отсутствуют ведомый и нажимной шкивы, а также выжимной подшипник. Тем не менее продукция получила знак качества АЯ70. В корзине находится 12 лепестком, а на ведомом валу — 6 пружин. Продукция была одобрена для установки в ВАЗ 2110.
• Пиленга, страна-производитель неизвестна. В комплекте отсутствуют нажимной шкив и выжимной подшипник, так что если вы решили произвести замену механизма полностью, то эти компоненты нужно будет докупить. В корзине 18 лепестков. На ведомом валу находится 8 пружин. Знаки одобрения на упаковке отсутствуют.

Диск сцепления в месте установки

Собственно, для автомобилей ВАЗ 2110 подойдет любое из перечисленных выше сцеплений. К примеру, «Люк» не может вырабатывать максимальный крутящий момент, так что мощность двигателя при движении будет занижена. Крафттек является достаточно надежным механизмом, проверенным временем, хотя для его установки придется докупать некоторые элементы.

Стоит отметить, что этот агрегат также имеет множество положительных отзывов в интернете от других автомобилистов. Но учтите, если в упаковке к этому механизму нет смазывающей жидкости и компакт-диска с инструкцией по установке, то перед вами — подделка. Установив такое устройство, будьте готовы к тому, что оно может выйти из строя через 5 тысяч километров пробега.

Сколько стоит новое сцепление?

Рассмотрим стоимость каждого отдельного механизма для автомобилей ВАЗ 2110.

• Крафтек. Сегодня цена за комплект устройства Крафт составляет 1 800 гривен на Украине и около 6 тысяч рублей в России.
• Люк. На данный момент стоимость оригинала на украинском автомобильном рынке составляет около 1 550 гривен (5 тысяч рублей);
• Валео. Стоимость составляет около 1 600 гривен на Украине и примерно 5-6 тысяч в России;
• ВАЗИНТЕРСЕРВИС. Его стоимость также в среднем составляет около 1 500 гривен на украинском авторынке и около 4 500 рублей на российском;
• Пиленга. Является самым дешевым вариантом из представленных. Его цена на данный момент составляет около 700 гривен на Украине и практически 2 тысячи рублей в России.

Стоимость замены на СТО

В зависимости от региона, где вы проживаете, цены на установку механизма могут варьироваться. Однако, в среднем по России установка сцепления руками специалистов обойдется автолюбителю минимум в 1 500 рублей. Как правило, средняя цена за установку колеблется в районе 2 тысяч рублей. В Москве цены на установку устройства могут взять от 4 до 6 тысяч рублей.

Извините, в настоящее время нет доступных опросов.

Соответственно, на Украине за установку механизма специалисты на станции технического обслуживания возьмут как минимум 500 гривен, но водитель должен быть готов к тому, что за замену ему придется заплатить немного больше. На киевских СТО мастера могут запросить до двух тысяч гривен за установку.

↑ Принцип работы сцепления автомобиля ВАЗ-2110

Сцепление

ВАЗ-2110 – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

↑ Причины замены сцепления

Замена

необходима при кольцевом износе лепестков нажимной пружины 18 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

• Подготовка;
• Демонтаж;
• Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

• Гаечный ключ на 8;
• Два гаечных ключа на 17;
• Отвертка крестообразного типа;

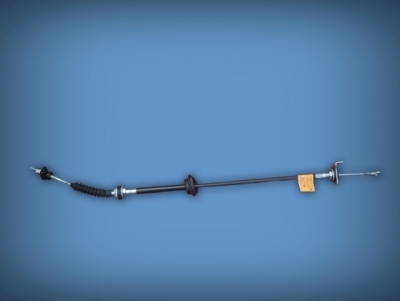

• Новый качественный тросик сцепления;
• Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

1. Снимите стеклоочиститель со своей «десятки».

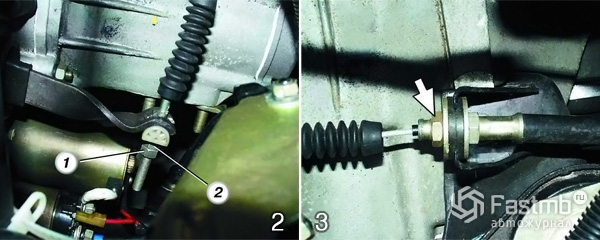

2. Ослабьте немного контргайку и регулировочную гайку.
3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
6. Достаньте из кронштейна искомый наконечник.
7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
13. Но и это не все. Снимите с пальца педали втулку.
14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

• Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
• Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;

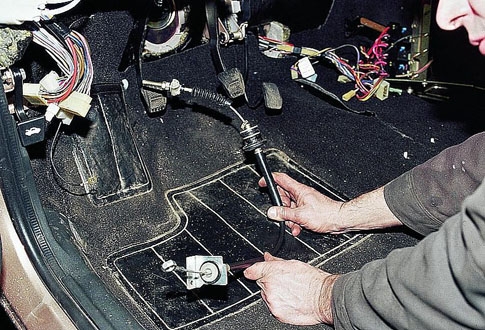

• Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
• Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;

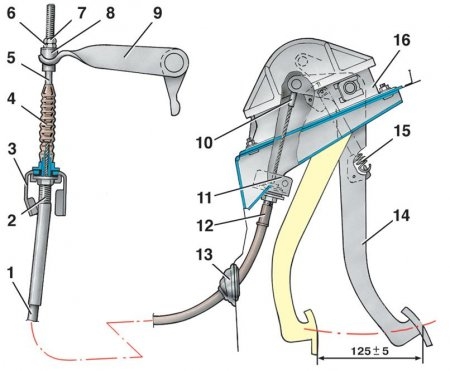

• Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

 Загрузка …

Снятие и замена вилки выключения сцепления

Процесс по снятию вилки выключения сцепления на автомобиле ВАЗ 2110 и её обслуживание, при необходимости замена и обратная сборка деталей.

Со временем эксплуатации автомобиля износу также поддаётся в коробке передач – вилка выключения сцепления. Несмотря на грубость металла и простоту детали всё же некоторые элементы могут поддаться деформации или стиранию, что требует своевременной замены. Если пришло время произвести замену её новой, то не помешает и полностью разобрать коробку передач и произвести её осмотр, при необходимости ремонт, ведь без снятия коробки передач вам до вилки выключения сцепления не добраться.

Диагностика сцепления на ВАЗ-2110

. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха. Снимаем воздушный фильтр в сборе.

. Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

. 1.Откручиваем болт крепления МЗ к картеру КП. 2.Откручиваем первый болт крепления КП.

. Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

. Эту гайку необходимо не забыть ослабить.

. Откручиваем верхний болт крепления стартера.

. Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

. Снимаем продольную растяжку вместе с рычагом.

. Откручиваем нижний болт крепления стартера.

. На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

. Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП. Откручиваем две гайки задней подушки.

. Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КПП от двигателя и кладем на пол

. КПП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минус – риск что после такой нагрузки потекут сальники. Но это можно избежать окрутив полуоси от ступиц.

. Подшипник выключения сцепления лучше заменить. Если пружины в своём месте болтаются, то диск менять однозначно. Накладки износились до заклепок. На поверхности корзины износ небольшой, переживет ещё один диск.

. На лепестках, в месте касания выжимного подшипника, износ небольшой. Лепестки в норме.

. Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП. Цена вопроса: 3 500р

Схема сцепления.

Условия

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Работу проводим в такой последовательности:

1. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

   Снимаем «минус» аккумулятора и разъём с ДМРВ.

2. Снимаем воздушный фильтр в сборе.
3. Откручиваем болт крепления кронштейна модуля зажигания, откручиваем верхний болт крепления стартера.

   Выкручиваем верхний болт стартера.

4. Снимаем трос сцепления с вилкой — откручиваем два болта, откручиваем трос спидометра и снимаем колодку с датчика скорости.
5. Откручиваем левый болт крепления КПП и только после него — правый.
6. Откручиваем гайку стартера.

   Откручиваем болт 1 крепления стартера.

7. Снимаем левое переднее колесо и поддомкрачиваем машину.
8. Снимаем защиту двигателя.
9. Откручиваем растяжку, два болта шаровой опоры и нижний рычаг. Снимаем все это с автомобиля.

   Растяжку снимаем вместе с рычагом.

10. На коробке передач отсоединяем разъем включения фонарей заднего хода.
11. Откручиваем нижнюю гайку крепления КПП возле правого ШРУСа.
12. Откручиваем два болта крепления реактивной тяги (треугольная пластина).

    Выворачиваем болты реактивной тяги.

13. Помечаем расположение механизма привода управления КПП.
14. Ослабляем гайку на хомуте и снимаем тягу управления с коробки.

    Снимаем тягу привода управления.

15. Подставляем упор под поддон двигателя и откручиваем две гайки крепления задней опоры.

    Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

16. Аккуратно отсоединяем картер КПП от блока цилиндров. Желательно отвести его на максимальное расстояние и положить на подставку, хотя коробка и так повиснет на приводах.

    Отводим коробку и кладем её на пол.

17. Получаем полный доступ к механизму сцепления.

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект. Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

Новая корзина и диск сцепления.

Удачной всем работы и надёжного сцепления!

Корзина сцепления

Корзина сцепления считается одной из самых крепких частей этой системы. Она может выдерживать нагрузки в несколько раз больше, чем остальные части. Хотя экспериментировать с ней мы вам не советуем — она имеет свойство перегреваться. А это чревато взрывами частиц, которые в дальнейшем могут повредить не только корпус автомобиля, но и его двигатель.

Вообще, система сцепления считается очень надежной и незатратной. Менять её можно очень редко, поскольку она считается довольно выносливой. Однако, выносливость эта зависит от многих факторов. В том числе, от места и стиля вождения. Если вы любите агрессивную езду и большую скорость, то, конечно, ваше сцепление износится гораздо быстрее, чем, допустим, у водителя, который предпочитает не разгоняться, и ехать на средней скорости.

Цена на замену сцепления

Иногда конструкцией предусмотрен специальный лючок, позволяющий произвести диагностический осмотр узла. Но чаще всего приходится, полагаясь исключительно на симптомы, снимать коробку передач, чтобы убедиться в правильности возникших подозрений. Среди возможных причин неисправностей:

• Износ фрикционных накладок.
• Повреждение нажимного и прижимного дисков.
• Поломка прижимной пружины.
• Выход из строя выжимного подшипника.

Решить возникшие проблемы удаётся, только установив на место вышедших из строя деталей новые, исправные.

Сложная задача

Существует множество причин, из-за которых замена сцепления производиться только в условиях специально оборудованных мастерских:

• Вес механических агрегатов достигает десятков килограммов.
• На полноприводных моделях, прежде чем демонтировать МКПП, приходится снимать раздатку, масса которой тоже весьма значительна.
• В зависимости от типа трансмиссии и особенностей устройства механизмов, возникает потребность в демонтаже карданных и приводных валов, опорных балок, рулевых трапеций…

И всё это только для того, чтобы получить доступ к источнику проблем! Зная об этом, опытные водители стремятся эксплуатировать машину так, чтобы максимально продлить ресурс комплектующих.

Важную роль играет исправность и правильная регулировка механизма привода. Механический или гидравлический, этот механизм передаёт усилие, прилагаемое к педали, на выжимной подшипник. Нарушение параметров регулировки не только становится причиной возникновения неисправностей, но и существенно усложняет процесс управления автомобилем.

Что предстоит сделать

Даже проявляя максимальную осторожность, момент, когда возникнет необходимость в замене важного узла нельзя оттягивать бесконечно. Осознавая сложность предстоящей работы, большинство автовладельцев предпочитают доверять обслуживание техники специалистам. Тем предстоит сделать следующее:

Тем предстоит сделать следующее:

• Установить машину на подъёмник или смотровую яму, обеспечив свободный доступ ко всем узлам и компонентам, с которыми придётся взаимодействовать в ходе ремонта.
• Поддомкратить КПП, перенеся её вес на специальную опору.
• Извлечь кулису или отсоединить систему привода от кулисы к рычагу переключения в салоне.
• Отсоединить приводные валы (если машина оснащена передним или полным приводом) и кардан (на заднеприводных и полноприводных модификациях).
• Полностью или частично разобрать привод.
• Демонтировать компоненты системы выпуска, если те препятствуют снятию деталей трансмиссии.
• Отсоединить электропроводку от датчиков, установленных на обслуживаемых агрегатах.
• Снять раздатку (если таковая имеется). В случае, когда позволяют масса и габариты коробки передач, её демонтируют в сборе с раздаткой.
• Для обеспечения свободного доступа к демонтируемому агрегату частично или полностью разобрать рулевые тяги.
• Отвернуть болты, крепящие коробку передач к картеру сцепления (если предусмотрено конструкцией) и снять КПП. На большинстве современных автомобилей этого не требуется и можно перейти сразу к следующей операции.
• Отвернуть болты, крепящие картер к двигателю и извлечь КПП, открыв доступ к выжимному подшипнику, корзине, прижимному и нажимному дискам.

Только проделав всё это, можно будет, наконец, приступить к осмотру узла, ради обслуживания которого и был затеян сложный ремонт.

Автовладельцу на заметку

Специалисты рекомендуют сразу менять все компоненты, включая выжимной подшипник. Это не удивительно, учитывая те сложности, которые приходится преодолевать для того, чтобы добраться до источника возникших проблем. Стоимость комплектующих, в данном случае, играет далеко не самую значительную роль

А вот выбору качественных запасных частей приходится уделять особое внимание. Излишняя экономия может обернуться необходимостью повторного посещения ремонтных мастерских ранее положенного срока

Сборка производится в обратном порядке. Прижимной диск со шлицами обязательно центрируется с помощью первичного вала или шаблона, воспроизводящего форму этой детали. Все крепёжные болты затягиваются с определённым, указанным в технической спецификации, усилием. На заключительном этапе регулируется ход педали.
