Подробное устройство автомобиля для начинающих

Виды ГРМ

Существуют следующие виды газораспределительных механизмов: нижнеклапанный ГРМ и верхнеклапанный ГРМ. Сегодня, на современных автомобилях, используются только верхнеклапанные ГРМ, когда клапаны располагаются в головке цилиндров.

Клапан удерживается в закрытом состоянии с помощью клапанной пружины, а открывается при нажатии на стержень клапана. Клапанные пружины должны иметь определенную жесткость (оптимальную, чтобы не увеличивать ударную нагрузку на седло клапана) для гарантированного закрытия клапана во время работы.

Чтобы снизить потери на трение в ГРМ применяют ролики, которые установлены на рычагах и толкателях привода клапанов. Применение роликов в клапанном механизме заменяет трение скольжения, на трение качение, что значительно уменьшает потери на привод клапанов.

При открытии впускного клапана проходит топливно-воздушная смесь (или воздух) наполняя цилиндр двигателя. Чем больше площадь проходного сечения, тем полнее заполнится цилиндр, что приводит к повышению выходных показателей цилиндра при рабочем ходе. Для улучшения очистки цилиндров от продуктов сгорания увеличивают диаметр тарелки выпускного клапана. Правда, размеры тарелок клапанов ограничены размером камеры сгорания, выполненной в головке цилиндров. Многое также зависит от регулировки клапанов.

Применение четырех клапанов на цилиндр началось еще в 1912 г. на двигателе автомобиля PeugeotGranPrix. Широкое использование такой схемы в серийном производстве легковых автомобилях началось только в конце 1970-х гг. Сегодня ГРМ с четырьмя клапанами на цилиндр стали практически стандартными для двигателей европейских и японских легковых автомобилей.

Mercedes выпускает двигатели, которые имеют по три клапана на цилиндр, два впускных и один выпускной, с двумя свечами зажигания (по одной с каждой стороны от выпускного клапана).

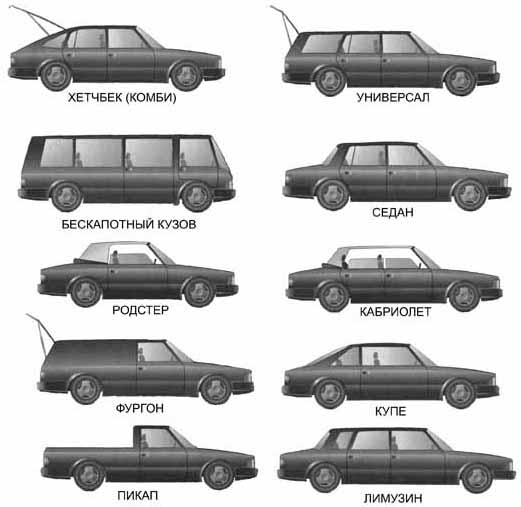

Типы кузовов легковых машин

Сперва хочется упомянуть о различных типах кузовов. Главными из них считают следующие:

• седан
  – классический автомобиль с двумя либо четырьмя, а иногда и шестью дверьми по бокам;
• купе
  – машина с парой пассажирских дверей;
• универсал
  – автомобиль, главное отличие от седана которого заключается в багажнике и присутствии пятой двери;
• хеэтчбэк
  – машина с задней дверью, которая используется для транспортировки грузов либо пассажиров.

Есть также немало иных видов кузовов автомобилей, которые имеют определенные сходства с упомянутыми выше.

После того как вы сможете различать главные типы автомобильных кузовов, можно ознакомиться с информацией о таких как, фастбек, кабриолет, фургон, лимузин, пикап и другие. Сведения о таких кузовах машин можно найти в тематических СМИ.

Ходовая часть

— амортизатор;

— пружина;

— рычаги;

— сайлент-блоки и втулки.

Передняя подвеска имеет более сложное строение, чем задняя подвеска. Это связано с тем, что передние колеса должны поворачиваться для управления автомобилем. А для этого в подвеске появляются такие составляющие, как рулевые тяги, шрус и т.д.

Ходовая часть состоит из огромного количества самых разнообразных узлов и агрегатов, благодаря которым автомобиль и имеет возможность передвигаться. Основными составляющими ходовой части являются:

• передняя подвеска
• задняя подвеска
• колёса
• ведущие мосты

Нельзя забывать и про уже устаревшую, но всё равно присутствующую во многих автомобилях зависимую подвеску. Задняя зависимая подвеска в основном представляет собой жёсткую балку или ведущий мост, если конечно рассматривать автомобиль с задним приводом.

ПОДРОБНОСТИ: Стойка стабилизатора отвечает за крен кузова Распознайте признаки неисправности а выбрать лучшие помогут отзывы

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Электрооборудование

• аккумуляторную батарею;
• генератор;
• систему зажигания;
• световую оптику и систему освещения салона;
• приводы электродвигателей вентиляторов, стеклоочистителей, стеклоподъёмников и других устройств;
• обогрев стёкол и салона;
• всю электронику автоматической коробки передач, бортового компьютера и защитных систем (ABS, SRS), управления двигателем и других;
• гидроусилитель руля;
• противоугонную сигнализацию;
• звуковой сигнал.

https://youtube.com/watch?v=LaEVsfJUpFU

Это неполный перечень устройств, входящих в электрооборудование авто и потребляющих электроэнергию.

Устройство кузова автомобиля и всех его составных частей необходимо знать каждому водителю, чтобы поддерживать машину всегда в исправном состоянии.

Автомобиль состоит

• из кузова;
• ходовой части;
• трансмиссии;
• двигателя;
• системы питания;
• системы охлаждения;
• электрооборудования;
• системы смазки;
• системы управления.

Кузов автомобиля

Кузовом называют несущую часть автомобиля. Именно к кузову крепятся все основные узлы и агрегаты. Конструкция его зависит от типа и марки машины. Но, в основном, кузов представляет собой штампованное днище, к которому, при помощи сварки, крепятся передние и задние лонжероны, моторный отсек, крыша. А, также, различные навесные элементы (дверцы, крылья, капот, крышка багажника и т.п.).

Ходовая часть

Как понятно из названия, эта группа узлов и механизмов отвечает за передвижение автомобиля. Вы и сами, наверное, догадались, что в нее входят колеса, подвеска, передний и задний мосты. В зависимости от того, какой привод имеет машина, ведущим может быть как передний, так и задний мост.

Трансмиссия

А эта группа механизмов является связующим звеном между двигателем и ходовой. Крутящий момент передается с вала двигателя на вал коробки передач. Сцепление обеспечивает плавность этой передачи. Коробка переключения передач изменяет передаточное число крутящего момента и снижает нагрузку на двигатель. Карданная передача соединяет коробку передач с ведущим мостом или с колесами автомобиля. Таким образом, энергия, полученная при сгорании топлива и преобразованная двигателем в крутящий момент, заставляет вращаться колеса.

Двигатель

Многие называют двигатель сердцем автомобиля или его душой. Наверное, если бы машина была живым существом, то так бы оно и было. Именно в двигателе сгорает бензин. В результате этого сгорания высвобождается энергия, которая преобразуется в крутящий момент. Если изучать все, из чего состоит двигатель автомобиля, то нам с вами и дня не хватит. Поэтому, назовем только основные его составляющие. А именно: поршневая группа, головка, кривошипно-шатунный механизм, вал, маховик и т.д. Двигатели подразделяются в зависимости от количества цилиндров и их расположения, а также от системы впрыска топлива (инжекторные и карбюраторные).

Перечисляя то, из чего состоит автомобиль, можно выделить основные системы механизмов и вспомогательные, которые обеспечивают бесперебойную работу основных. Выше были названы те, без которых машина никак не поедет. Теперь давайте рассмотрим так называемые сервисные (вспомогательные) системы.

Система питания

Конечно же, система питания начинается с бензобака, куда мы заправляем бензин. Бензонасос закачивает его в карбюратор (инжектор), который регулирует впрыск топлива в поршни, где оно и сгорает.

Система охлаждения

Для того, чтобы двигатель в процессе своей работы не перегревался, предусмотрено его водяное охлаждение. В передней части автомобиля находится радиатор, в который заливается вода. Она циркулирует по патрубкам, расположенным вокруг двигателя и охлаждает его.

Электрооборудование

Чтобы запустить двигатель, нужна искра. И она не берется из ниоткуда. Поэтому в автомобиле имеется постоянный возобновляемый источник электрического тока – аккумулятор. Именно он обеспечивает запуск двигателя. Но, в процессе работы, автомобиль может сам себя обеспечить энергией для освещения, отопления, очистки стекол и т.п. с помощью генератора переменного тока.

Система смазки

Вы, наверняка, знаете, что, периодически, в автомобиле нужно менять масло или доливать его. Зачем же оно нужно? А все очень просто. Машинное масло уменьшает сопротивление при трении, тем самым снижая температуру и увеличивая срок эксплуатации деталей автомобиля. Все механизмы устроены так, чтобы быть постоянно в смазке. Именно поэтому, систему смазки в машине сравнивают с кровеносной системой в организме человека.

Система управления

Ну и, конечно же, «стальным конем» нужно как-то управлять. Для этого в нем имеется рулевой механизм. А, чтобы сдерживать его порывы, обычно, задействуется тормозная система.

Вот, в принципе, и все. Наша обзорная экскурсия подошла к концу. Если же вам нужна более подробная информация, готовьтесь к тому, что на ее освоение придется потратить довольно много времени. Ведь автомобиль – это сложнейшая система механизмов, которая совершенствуется и модернизируется с каждым годом. И в ваших же интересах, хоть обзорно, но быть в курсе того, из чего состоит автомобиль, и какие передовые технологии внедряются в новых моделях. От этого зависит и экономия средств, и ваша безопасность. Да и такая информация просто интересна, так сказать, для общего развития и расширения кругозора.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

Устройство современного автомобиля. Кузов — основа основ

Раз мы уже сравнили машину с организмом, то и начинать его описание следует с остова-скелета, коим в легковом автомобиле является кузов.

Именно на него крепятся все остальные детали и узлы, поэтому он заслуживает отдельного внимания.

На заре автомобилестроения все компоненты транспортных средств (кабина, двигатель, ходовая) крепились к раме.

Сегодня мало кто использует подобную схему. Встретить рамную конструкцию можно разве что у некоторых внедорожников и грузовых авто.

Наиболее популярен в наши дни несущий кузов. Он представляет собой симбиоз рамы и каркаса. Идеально подходит для крепления всех узлов, агрегатов и навесных элементов (двери, капот и остальное).

Конструктивно в кузове среднестатистического автомобиля можно выделить такие составные части:

• моторный отсек – логично предположить, что именно в этом месте крепится двигатель;
• передний лонжерон – опора для передней подвески;
• задний лонжерон – тоже самое только для задней подвески;стойки;крыша;
• стойки;
• крыша;
• навесные элементы – к ним относятся двери, капот, багажник, крылья.

Современные кузова изготавливают из лёгких, но в тоже время высокопрочных материалов.

Самыми ходовыми являются сталь, алюминий и карбон. Последний, как правило, можно встретить на дорогих авто и спорткарах.

Диагностика подвески

Ремонту подвесок должны предшествовать их диагностика, выявление изношенных деталей и расходных элементов, повреждений и деформаций. Состояние подвесок автомобиля можно диагностировать как в автосервисе, так и в условиях собственного гаража. На СТО применяется люфт-детектор для выявления горизонтальных люфтов. Если этого недостаточно, прибегают к более сложной, продолжительной и информативной акустической диагностике (анализу посторонних шумов при движении автомобиля). Диагностика на вибростенде малоинформативна, она позволяет оценить параметры подвески в самых общих чертах, а компьютерная диагностика применима для современных автомобилей с электронным управлением.

Для осмотра и ремонта подвески необходимо обеспечить к ней доступ

Диагностику собственными силами следует начинать с визуального осмотра, дополняя его ощупыванием деталей. Для наилучшего доступа к подвескам автомобиль должен располагаться на специальном стенде, но его может заменить смотровая яма в гараже. Также рекомендуется оценивать:

• степень нагрева при нагрузке;
• реакцию автомобиля на раскачивание;
• его поведение в процессе движения.

При визуальной диагностике передней подвески уделять внимание необходимо всем узлам и деталям, но некоторые из них более износостойки, а другие быстро приходят в негодность:

• сайлент-блоки – элементы с наименее продолжительным сроком службы, часто нуждающиеся в замене;
• поворотный кулак – долговечная деталь, но аварийные ситуации могут привести к ее повреждению;
• шаровые опоры быстро изнашиваются и часто ломаются вследствие значительной нагрузки;
• ШРУС (шарнир равных угловых скоростей) крайне чувствителен к загрязнениям вследствие повреждения пыльника (разрыв, трещина). Осмотр шарнира и шаровых производится при предварительно разгруженной подвеске;
• во внимательном осмотре нуждаются все крепления, от состояния которых зависит работа остальных деталей.

ШРУС с пыльником

Наконечники рулевых тяг, резиновые вкладыши шарниров, пыльники, защитные чехлы проверяются на целостность, степень износа, отсутствие деформаций, величина люфта определяется на ощупь. Контролируется перемещение наконечников вдоль оси пальцев – оно не должно превышать 1,5 мм. На неисправности рулевых тяг указывают тугое вращение рулевого колеса, биение руля, его увеличенный люфт при горизонтальном покачивании автомобиля.

Амортизаторы проверяются на наличие люфтов в точках крепления, подтекание рабочей жидкости. В современных моделях их состояние можно оценить по реакции автомобиля на раскачивание, в более старых необходим демонтаж для осмотра. Продолжительное раскачивание автомобиля после прекращения воздействия на него говорит об износе стоек амортизаторов. Отсроченная реакция амортизатора на воздействие – о повреждении штока или направляющей. Также нужно оценить состояние пружин, особенно часто деформирующегося первого витка, и чашек опоры.

Штанги стабилизаторов визуально и на ощупь проверяются на прямолинейность, отсутствие деформаций, также исследуется состояние их креплений и резиновых подушек. Концы штанги должны располагаться в одной плоскости, а еще нужно измерить расстояние между центрами проушин и сравнить с нормальным показателем.

При осмотре рычага выявляются его возможные деформации и оценивается степень износа втулок. Все резиновые уплотнители осматриваются на предмет трещин, разрывов и других механических повреждений.

Задняя подвеска состоит из меньшего числа деталей, поэтому ее диагностика проще. По аналогии с передней подвеской проверяются амортизаторы и резиновые уплотнители. Также необходимо осмотреть и ощупать рычажный стабилизатор (реактивную тягу) – оценивается состояние сварных швов в трубчатых тягах, целостность резиновых втулок, наличие/отсутствие деформации данной детали. Если нарушено нормальное расположение задних колес, следует проверить на целостность балку.

Работа частей трансмиссии

Сцепление служит для того чтобы разъединять коробку передач (КП) от двигателя, затем их плавно соединять при переключении передач и при трогании с места.

КП меняет крутящий момент, передаваемый от коленчатого вала к карданному. Блок КП отключает соединение мотора с карданной передачей настолько, насколько это необходимо для движения автомобиля задним ходом.

Главной функцией карданной передачи является передача крутящего момента от КП к главной передаче под разным углом.

Основной функцией главной передачи является передача крутящего момента под углом в девяносто градусов от карданного вала через дифференциал к приводным валам основных колес.

Дифференциал вращает ведущие колеса с различной частотой при поворотах и неровной поверхности.

Основные элементы автомобиля

Очень правильно начинать вождение именно с изучения общего устройства автомобиля. Никогда не знаешь, что может произойти в пути. Банально водитель должен понимать, где находится двигатель, чем отличается моторное масло от смазки для коробки передач, либо отличать радиатор печки от радиатора охлаждения двигателя.

Конструктивно машину можно разделить на 5 компонентов. Современный автомобиль состоит из:

• кузова;
• ходовой части;
• трансмиссии;
• мотора;
• систем управления и электрооборудования.

Не вдаваясь в более тонкие нюансы и подробности, нужно изучить особенности каждой составной части транспортного средства.

Трансмиссия автомобиля

Основная функция этой части такова: она передает крутящий момент с двигательного вала на колеса автомобиля. Состоит трансмиссия из таких узлов, как:

• Ведущие мосты.
• Коробка для переключения передач.
• Сцепление.
• Карданная передача.
• Шарниры.

Сцепление необходимо для того, чтобы соединить валы двигателя и коробки передач. С его помощью обеспечивается плавная передача крутящего момента. КПП нужна для того, чтобы изменять передаточное число и снижать нагрузку на двигатель. Мост либо устанавливается в корпус коробки передач, либо служит задней балкой. В зависимости от этого автомобиль является переднеприводным или заднеприводным. соединяет коробку с мостом или колесами.

Шасси автомобиля

Шасси автомобиля – это целая система, объединяющая в себе механизмы, которые передают энергию двигателя к ведущим колесам. Шасси состоит из трансмиссии, ходовой части и механизмов управления.

Задачей трансмиссии является передача энергии от двигателя к колесам. Трансмиссия состоит из коробки передач (бывает механической и автоматической – с автоматическим переключением передач без участия водителя), сцепления, полуоси и дифференциала.

Трансмиссия

Отвечает за передачу крутящего момента от ДВС к колесам.

В легковых авто к трансмиссии относится коробка переключения передач (КПП), дифференциал. В полноприводных мощных автомобилях трансмиссионная система также состоит из раздаточной коробки и полноприводной системы.

На машины устанавливают механические (МКПП), автоматические (АКПП), механические автоматизированные коробки, вариаторы.

Коробка передач состоит из:

• Картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Ходовая часть

Основная функция – смягчение ударов при движении авто по кочкам, ямам, обеспечение комфорта.

Ходовая часть включает: переднюю / заднюю подвеску, колеса. Система подвески включает: амортизаторы, пружины, рычаги, сайлент-блоки, втулки. К передней подвеске также необходимо добавить рулевые тяги и шрусы.

Современные модели мощных легковых авто оснащают независимой передней / задней подвеской. В независимом типе ходовой части колеса крепятся по отдельности. Это позволяет достигнуть максимального комфорта в процессе движения по неровному дорожному покрытию.

Кузов авто

Несущая система автомобиля.Она является скелетом автомобиля, к которому в последующем крепятся все детали

Обычно кузов крепится на раме, но встречаются авто и с безрамной конструкцией, и тогда кузов одновременно выполняет функции рамы. Конструкция кузова автомобиля бывает:

• однообъёмная, когда в одном объёме располагаются моторный, пассажирский и грузовой отсек (примером могут служить минивэны или фургоны);
• двухобъёмная, в котором предусмотрен моторный отсек, а места для пассажиров и груза объединены в одном объёме (универсалы, хэтчбеки, кроссоверы и внедорожники);
• трёхобъёмная, где предусмотрены отдельные отсеки для каждой части кузова автомобиля – грузовой, пассажирской и моторной (пикапы, седаны и купе).

В зависимости от характера нагрузки кузов может иметь три типа:

• несущий;
• полунесущий;
• разгруженный.

Кстати, хотим напомнить, что для автомобилей и не только вы можете недорого покупать интересные вещи на Алиэкспресс.

Большинство современных легковых автомобилей имеет несущую конструкцию, которая воспринимает все действующие на машину нагрузки. Общее устройство кузова легкового автомобиля предусматривает наличие следующих основных элементов:

лонжеронов, представляющих собой несущие балки в форме прямоугольной профильной трубы, они бывают передние, задние и лонжероны крыши;

Кузовная несущая система. Данная система позволяет понизить массу автомобиля, снизить центр тяжести, а значит, повысить устойчивость при движении

• стоек – элементов конструкции, поддерживающих крышу (передние, задние и средние);
• балок и поперечин, которые бывают у крыши, лонжеронов, под опорами двигателя, и каждым рядом сидений, имеется также передняя поперечина и поперечина радиатора;
• порогов и пола;
• надколёсных ниш.

Трансмиссия

Главное назначение трансмиссии состоит передаче крутящего момент от коленчатого вала двигателя на колёса. Элементы, из которых она состоит, носят такие названия:

Сцепление, представляющее собой два фрикционных диска, прижатых друг к другу, которые соединяют коленвал двигателя с валом редуктора. Это соединение валов двух механизмов выполнено разъёмным, чтобы, отжимая диски, можно было разорвать связь двигателя и редуктора, для переключения передачи и изменения скорости вращения колёс.

Это силовая передача, осуществляющая взаимосвязь двигателя с ведущими колесами автомобиля

• Коробка передач (или редуктор). Этот узел служит для изменения скорости и направления движения авто.
• Карданная передача, представляющая собой вал с шарнирными соединениями на концах, служащий для передачи крутящего момента задним приводным колёсам. Она используется только в заднеприводных и полноприводных машинах.
• Главная передача, расположенная на приводном мосту автомобиля. Она передаёт крутящий момент от карданного вала полуосям, изменяя направление вращения на 90о.
• Дифференциал – это механизм, служащий для обеспечения разных скоростей вращения правого и левого приводных колёс при поворотах автомобиля.
• Приводные валы или полуоси – элементы, передающие вращение колесам.

Как работает пневмоподвеска автомобиля

Наш комфорт в руках ходовой

И так устройство современного автомобиля и её последняя структурная часть, о которой сегодня хотелось бы вспомнить – это ходовая.

Ей мы обязаны тем, что во время движения нас не трясёт, не укачивает и машина движется плавно, съедая неровности и ямы (если, конечно, всё настроено хорошо и нет неисправностей).

Вы, наверняка, заметили, что описан идеальный вариант ходовой. В реальных условиях качество езды может быть далеко не таким хорошим.

Это зависит от вида подвески, которой оснащён автомобиль, и даже от типа и диаметра резины на колёсах. Все эти элементы относятся к понятию «ходовая».

Ключевым элементом ходовой части автомобиля является подвеска. Разновидностей этого узла очень много.

Так, к примеру, встречаются зависимые и независимые подвески, с пружинными, рессорными, торсионными и пневматическими упругими элементами.

Всё это разнообразие создавалось с одной целью — обеспечить наш с вами комфорт и удобство в управлении автомобилем.

Дорогие друзья, мы с вами вкратце рассмотрели устройство современного автомобиля, его основные части современного легкового автомобиля.

В публикациях сайта мы более детально рассказываем о каждом элементе, узле и агрегате, изучаем их разновидности, особенности работы, достоинства и недостатки.

Чтобы не пропустить свежие статьи, а также делитесь ссылками на него со своими друзьями.

До новых встреч, изучайте автомобили вместе с нами!

Схема устройства легкового автомобиля

Любая легковая машина состоит из следующего набора частей:

• Несущая конструкция, называемая кузовом.
• Ходовая часть.
• Дизельный либо бензиновый двигатель внутреннего сгорания.
• Трансмиссия.
• Система, управляющая двигателем.
• Электрооборудование.

Беглый обзор может привести к выводу, что все достаточно просто. Но вышеперечисленные части — это лишь общее строение автомобиля. Каждый из узлов достоин того, чтобы про него была написана не просто статья, а даже книга. Но углубляться пока смысла нет, так как строение автомобиля для начинающих не подразумевает множества деталей. Далее будут описаны только те основные моменты, которые нужно обязательно знать каждому автолюбителю. Необходимо сказать, что полное незнание устройства машины может привести к серьезным затратам на ремонт и обслуживание авто в сервисных центрах.

Как предотвратить образование наледи

Если вас утомляет ежедневная чистка лобового стекла от наледи и снега, или у вас нет на это времени, лучше заняться обслуживанием стекол, чтобы льда не было, или было меньше. Для этого существует несколько простых и необременительных способов.

Проветривание салона

После того, как запаркуете вечером машину на стоянке или возле дома, откройте двери на 5 минут и дайте холодному воздуху проникнуть в салон. Если внутри авто температура не намного выше чем снаружи, стекла меньше обмерзают. За пару минут до парковки также можно отключить печку в салоне.

Укрывание стекол

Старый способ – укрывать «лобовуху» на ночь автоодеялом. С утра весь лед будет скапливаться на нем, и стекло не нужно будет чистить и размораживать. Чтобы одеяло не сдуло ветром, или чтобы его не украли, прижимайте края ткани закрытыми передними дверями, а само полотно стеклоочистителями. Вместо одеяла можно также использовать полиэтиленовую пленку (она не намокает и не примерзает к стеклам).

Гидрофобная обработка стекол

Чтобы уменьшить обмерзание стекол в машине, их можно периодически обрабатывать «антидождем», который создает на стекле тончайшую водоотталкивающую пленку. Влага не держится на поверхности и стекает вниз, а заодно не замерзает в прочную ледяную корку и легко счищается утром.

Защита стеклоочистителей

Иногда, при сильном морозе, щетки стеклоочистителей примерзают к лобовому стеклу. При их включении, из строя может выйти электромотор стеклоочистителей. Чтобы не пришлось с утра возиться еще и с «дворниками», периодически обрабатывайте их силиконом. Он отталкивает влагу и создает на щетках тонкую водонепроницаемую пленку.

Ходовая часть автомобиля

Данный механизм состоит из большого числа узлов и агрегатов. Именно с их помощью автомобиль способен передвигаться. Так как тут описывается строение автомобиля для чайников, нужно поближе познакомиться с «ходовкой». Из чего она состоит?

• Колеса.
• Ведущие мосты.
• Задняя и передняя подвески.

На большей части современных легковых машин установлена независимая передняя Данный тип дает возможность серьезно улучшить управляемость и комфорт транспортного средства. Каждое колесо к кузову крепится с помощью собственной системы. Зависимый тип подвесок уже давно устарел, но некоторые производители все еще его используют.
