Как выставить метки на ваз 2107 инжектор

Метки зажигания ВАЗ 2107

При регулировке угла опережения нужно ориентироваться по меткам на шкиве коленчатого вала и передней крышке двигателя.

На шкиве двигателя есть выемка, которая должна совпадать с одной из трех меток на крышке, в зависимости от используемого топлива.

Ярлыки на крышке бывают разной длины: короткие, средние и длинные. Первый соответствует углу опережения 10 градусов, второй – 5 градусов, третий – 0 градусов (смесь зажигается в ВМТ).

Высокооктановое топливо сгорает быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное преимущество – 5 градусов.

четверг, 25 января 2018 г.

Замена звездочек и цепи ГРМ ВАЗ-2107i. Часть 2

Для начала, заменим сальник коленчатого вала в передней крышке — за годы работы резина задубела и начало выдавливать масло.

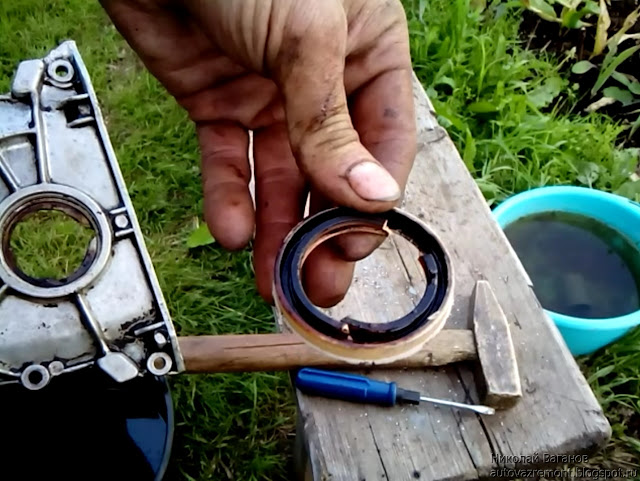

Выбиваем его подручным инструментом, зачищаем и обезжириваем посадочное место.

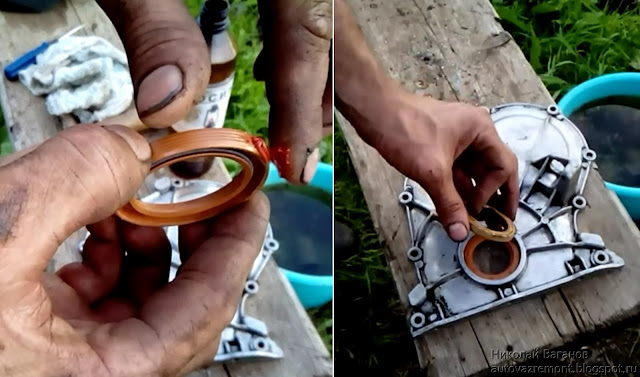

Наносим тонкий слой высокотемпературного герметика на наружную поверхность сальника для лучшего уплотнения и подбиваем молоточком на место, используя старый сальник.

Очищаем от грязи и старой бумажной прокладки место крепления передней крышки.

Теперь можно перейти к установке новых деталей в обратной последовательности: 1. Ставим новый успокоитель и башмак натяжителя.

При этом болты крепления успокоителя стараемся не перетянуть, чтобы его не перекосило и не оборвало цепью при работе.

Момент затяжки болта крепления башмака 4.2-5.2 кгс*м, при этом он не должен быть зажат и ходить с небольшим усилием.

2. Поджимаем вовнутрь и фиксируем в таком положении выдвижной плунжер натяжителя, дабы он не мешал при дальнейшей установке цепи и звездочек. Для этого, монтировкой или большой отверткой через башмак заводим плунжер вовнутрь натяжителя и фиксируем гайкой .

Теперь можно устанавливать звездочки и цепь, но предварительно на новой звезде распредвала и шкиве коленвала кернером или зубилом наносим метки: на звездочке через каждые 90 ° градусов, на шкиве коленвала через 180°. В будущем э то поможет нам сэкономить время при настройке теплового зазора в клапанах.

3. Одеваем на звездочку распредвала цепь и предварительно устанавливаем ее на место по метке. Как уже писалось ранее, вращать распредвал и коленвал нельзя , на карбюраторе это касается и вала вспомогательных механизмов, чтобы не нарушить регулировку зажигания.

4. Заводим цепь за конец коленвала и ставим нижнюю малую звездочку, отливом («юбкой») вовнутрь(!) . В противном случае, после полной сборки у нас просто заблокирует коленчатый вал.

Подбиваем звездочку на место через деревянный брусок.

5. Устанавливаем на место звездочку вспомогательного вала.

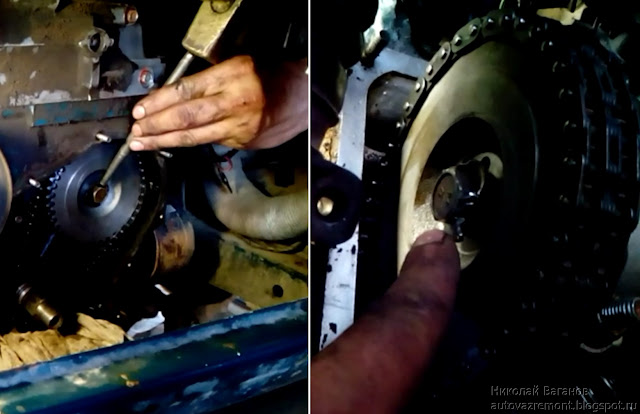

Не забываем под болт крепления подложить дистанционную и стопорную шайбы (аналогично и на звезде распредвала). Слегка затягиваем и пока не контрим.

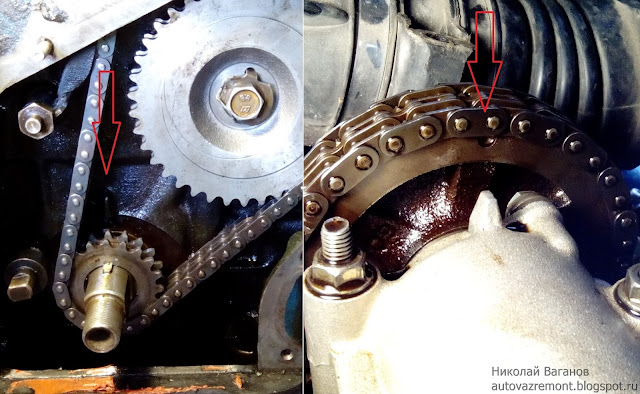

6. Сверяем метки ВМТ на распредвале и коленвале, при необходимости перекидываем цепь, снимая верхнюю звездочку, до полного совпадения. Иногда метки могут не полностью совпадать, тогда ставим так, чтобы метка на звезде распредвала имела недоход до метки на корпусе (постели) распредвала.

Прокручиваем коленчатый вал 1-2 раза и проверяем совпадение меток еще раз.

7. Если все метки совпадают, то, теперь уже окончательно, затягиваем болты крепления звездочек и контрим стопорные шайбы, подгибая лепестки.

Момент затяжки — 4.2-5.2 кгс*м.

8. Не забываем установить на место ограничитель.

9. О слабляем гайку натяжителя, убедившись в «выстреливании» плунжера и н атягиваем цепь, прокручивая коленчатый вал на 1-1,5 оборота. В месте наибольшего натяжения затягиваем гайку и еще раз проверяем натяжку цепи, прокрутив коленвал.

Все хорошенько осматриваем еще раз.

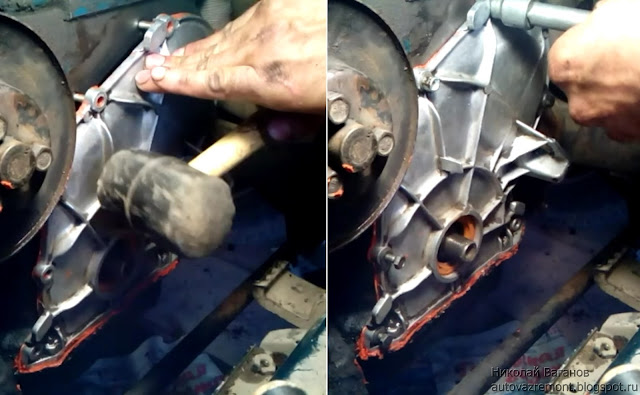

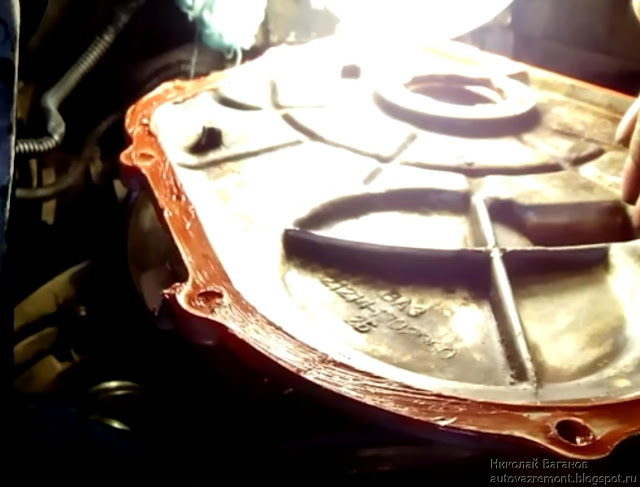

10. Устанавливаем обратно переднюю крышку с новой прокладкой и сальником. Предварительно обильно смазываем маслом в нутреннюю поверхность сальника, цепь и рабочие поверхности звезд.

Затяжку начинаем с лицевой стороны в несколько приемов крест-накрест, только затем заворачиваем оставшиеся 3 болта крепления поддона снизу, чтобы не нарушить центровку сальника на валу и не допустить течи. Бумажную прокладку можно смазать с обеих сторон тонким слоем герметика, масла или посадить только на герметик, главное, чтобы его частицы не попали в двигатель.

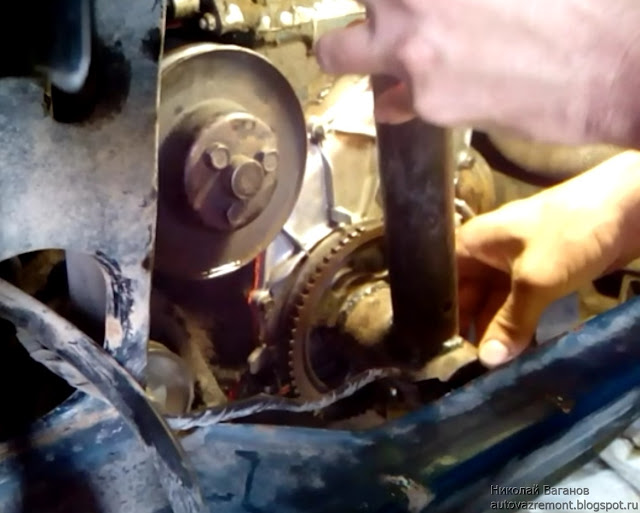

12. Устанавливаем на место шкив коленчатого вала по шпонке и затягиваем гайку.

Момент затяжки 10.3-12.8 кгс*м.

Все, теперь можно обратно ставить ремень генератора, радиатор, вентилятор охлаждения и приступить к настройке клапанов.

Как Выставить Метки На Ваз 2107 Инжектор

Как дальше карбюраторный двигатель ВАЗ 2107, поэтому на двигателе впрыска газораспределительный механизм в сочетании с приводом остался прежним, иными словами, цепью. Если цепь чрезмерно изношена, есть ряд негативных последствий:

• Проблема с запуском двигателя.
• Значительное увеличение расхода топлива.
• Появление сажи на седлах клапанов.
• Ненормальная работа двигателя во всех режимах.
• Неисправность датчика контроля впрыска.

Своевременная профилактическая работа необходима, чтобы избежать таких негативных последствий. Подробнее о том, как установить временные метки на семействе ВАЗ 2107 Lada с инжекторной системой питания, мы узнаем больше.

Фазами газораспределения являются те моменты, когда поршень в двигателе движется вверх и вниз в течение определенного периода времени. В случае неисправности клапанов поршни перемещаются неправильно в течение определенного периода времени, и в результате двигатель на ВАЗ-2107 работает неравномерно.

Если водитель замечает, что мощность автомобиля снижается, расход топлива увеличивается, и при работающем двигателе возникают перебои, тогда необходимо прибегнуть к установке времени для маркировки клапана. Как наклеить маркировку на карбюратор и инжектор ВАЗ 2107, мы узнаем из этого материала, поскольку конструкция механизма синхронизации аналогична.

Процедура включает в себя следующие манипуляции:

1. ВАЗ 2107 должен быть установлен на твердой поверхности, колеса заблокированы, а ручной тормоз полностью сжат. Рычаг переключения передач должен быть установлен в нейтральное положение.
2. Крышка снимается с головки цилиндров, предварительно отвинтив нашего клиента, крепежные гайки остаются на «10». Лучше заменить прокладку на последнюю, даже если на старой нет признаков повреждения.
3. Используйте клавишу «24» для поворота коленчатый вал включен ВАЗ 2107. Это позволяет совмещать метки на подвижных и неподвижных частях механизма. Мы рекомендуем использовать слабое освещение или фонарик для выполнения этих действий. Коленчатый вал вращается без регулировки качества крутящего момента до тех пор, пока отметка на шкиве приводного ремня насоса и генератора не совпадет с долгосрочным риском, присущим агрегату.
4. Сочетая эти опасности, рейтинг звезд должен со временем совпадать с приливом на распредвале. Если отметка, наконец, снизу, проверните коленвал полным ходом.
5. Если это не работает для соответствия меток, перейдите к следующим шагам:
6. Коленчатый вал вращается до тех пор, пока метки не соединятся со звездой и приливами кровати.
7. С помощью клавиши «13» натяжитель необходимо ослабить. 2.4 Гайки натяжителя откручиваются, затем это устройство снимается.
8. Винт откручивается, что фиксирует звезду на распределительном валу. Для этого вам нужно будет использовать ключ на «17».
9. Звездочка снимается, затем ее следует прокручивать, не выполняя качественной регулировки момента, пока отметки на шкиве ремня ГРМ ВАЗ-2107 не совпадут с долговременным риском на блоке. Невозможно открутить болт крепления звездочки, поскольку после снятия натяжителя звездочка распределительного вала вращается.
10. Цепочка надевается на звезду, если решено ее скрутить и установить на место. Наконец, установлен натяжитель, который должен быть затянут с помощью 5 гаек до «10». Сначала вы можете установить натяжитель, но позже вам нужно будет использовать прерыватель или крепление, чтобы установить звезду на этом участке. В конце затяните гайку до «13».

СЛАБОЙ, чтобы установить время на ноль? Распредвал, силовая цепь и маркировка цепи

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Если ВАЗ-2107 оснащен газораспределительной маркировкой, необходимо выполнить следующие действия:

• Натяжение цепи ГРМ ВАЗ-2107 осуществляется.
• Регулировка клапанов, а точнее, термического зазора между кулачком распределительного вала и кулисой.
• Настройка набора программ учета зажигания.

Процесс регулировки клапанов на ВАЗ-2107 выглядит следующим образом: клапаны 6 и 8 сначала регулируются, отчет должен храниться радиатором. Когда они отрегулированы, вам нужно начать регулировать 4 и 7 клапанов, затем 1 и 3 клапана, а затем 2 и 5 клапанов в конце.

Быстрая замена цепи и звездочек ГРМ на автомобиле ВАЗ 2107 с инжекторным двигателем

Недавно к нам притащили семерку с пробитой прокладкой ГБЦ, а поскольку при замене прокладки нам придётся снимать цепь привода газораспределительного механизма решено было поменять ее вместе со звездочками. Про замену прокладки поговорим в другой статье, а тут рассмотрена замена цепи ГРМ ВАЗ 2107, а также звездочек и натяжителя с успокоителем своими руками в обычном гараже. В принципе процедура применима ко всем автомобилям данного семейства, ведь на всей классике устанавливался один цепной мотор с небольшой разницей в объеме.

На данном двигатели ставится двухрядная цепь, которая служит очень долго, 100 тыс. км пробега для нее не предел, при условии, что стоят оригинальные детали Лада. Диагностировать растянутую цепь очень просто по характерному звуку из передней части двигателя, в конце статьи подробно рассмотрим как диагностировать и натягивать цепь ГРМ.

1. Инструмент, приспособления и материалы
2. Подготовительные операции
3. Замена цепи ГРМ
4. Выставляем верхнею мертвую точку (ВМТ)
5. Снимаем старую цепь ГРМ
6. Установка новой цепи ГРМ
7. Натяжка цепи ГРМ
8. Диагностика цепи ГРМ ваз 2107i
9. Видео замены цепи ГРМ ВАЗ 2107

Снимаем распределительный вал

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия

Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Как выставить на карбюраторной семёрке

ВАЗ 2107 происходит от Fiat 124 и производился в России до 2012 года

Инструменты для установки

Для всех выполненных работ нам потребуются:

• ключ на 38;
• гаечный ключ или гаечный ключ на 13;
• индикаторная лампа на 12 В при подключении двух проводов (длина каждого провода около 20 см).

Шпонка коленвала предназначена для лучшего совмещения меток

Как правильно работать с метками

На блоке цилиндров рядом со шкивом коленчатого вала есть три метки, каждая из которых имеет свою длину. Эти знаки можно услышать со стороны водителя, но только строго, когда двигатель не работает, так как шкив вращается на высокой скорости при работающем двигателе! Самый короткий будет означать опережение зажигания на 10 или 10 градусов относительно верхнего мертвого центр поршня в цилиндре, отметка центра 5 градусов, а короткая – 0 градусов. На шкиве тоже слышен треск, а также на ВАЗ 2107 (карбюратор) эта отметка иногда реализуется по-разному, но главная задача – найти.

Индикаторы времени розжига

Пошаговое описание с фото и схемами

1. Если вы случайно во время работы снизили настройку зажигания, не спешите снимать клапанную крышку, чтобы понять, когда начинается такт сжатия. Выполните следующие действия: Отвинтите свечу зажигания в первом цилиндре и закройте отверстие небольшой заглушкой из ткани, смоченной водой. Убедившись, что рядом никого нет и не терпит вылет самодельной заглушки, короткими сериями проворачиваем коленвал с дросселем буквально на доли секунды, включая и выключая дроссель, и в тот момент, когда заглушка сработает вылетаем с характерным звуком из отверстия свечи зажигания, перестаем крутить стартер.
2. Теперь, слегка повернув коленвал от гайки шкива ключом на 38, получаем совпадение меток на шкиве и блоке цилиндров с центральной меткой, то есть 5 градусов.
3. Отсоединяем защелки от крышки дозатора и наблюдаем за направлением курсора: когда он как на фото, половина дела уже сделана. В противном случае отверните гайку гаечным ключом или 13-полюсным ключом, снимите распределитель и снова соберите все в нужном положении.

Требуемое положение распределителя и золотника относительно блока цилиндров

Для удобства настройки зажигания

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Как Выставить Метки На Ваз 2107 Инжектор

Как на карбюраторном движке автомобиля ВАЗ 2107, так на инжекторном моторе газораспределительный механизм вкупе с приводом остался прежним, другими словами цепным. При лишнем износе и растяжении цепи наблюдается ряд последующих негативных последствий:

• Проблемный пуск мотора.
• Существенное повышение употребления топливной консистенции.
• Появление нагара на посадочных местах клапанов.
• Ненормальная работа мотора в любых режимах.
• Нарушение работы датчика регулирования впрыска.

Чтоб избежать появления таких негативных последствий, требуется вовремя производить профилактические работы. В деталях что, как выставить метки ГРМ на автомобиле ВАЗ 2107 семейства Лада с системой питания инжектор, узнаем дальше.

Фазами газораспределения именуются такие моменты, когда поршень в моторе движется в направлении ввысь и вниз по определенному интервалу. При появлении нарушений фаз газораспределения происходит неверное движение поршней по интервалу, и в результате появляется неровная работа мотора на автомобиле ВАЗ-2107.

Если шофер замечает, что на автомобиле понижается мощность, увеличивается расход горючего, также появляются перебои при работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, потому что конструкция механизма ГРМ у их схожая.

Процедура предугадывает выполнение последующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на жесткой поверхности, установив под колеса упоры и выжав по полной программе ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, за ранее вывинтив нашему клиенту остается фиксирующие гайки на «10». Прокладку лучше сменять на новейшую, пусть даже на старенькой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтоб суметь совмещения меток на подвижных и недвижных деталях механизма. Для проведения данных действий рекомендуется использовать не плохое освещение или пользоваться фонариком. Коленвал крутится без выполнения качественной установки момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинноватой риской, которая нанесена на блоке.
4. Совмещая эти опасности, должна в конечном итоге совпасть метка на звездочке с отливом на постели распредвала. Если в конечном итоге метка оказывается в низу, то следует провернуть коленвал на Полный оборот.
5. Если не выходит сделать так, чтоб метки совпали, тогда приступаем к последующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется выполнить ослабление натяжителя. Вывинчиваются 2.4 гайки крепления натяжителя, потом данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этой цели будет нужно пользоваться ключом на «17».
9. Извлекается звездочка, потом ее нужно прокрутить без выполнения качественной установки момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинноватой риской на блоке. Болт крепления звезды есть вариант не выкручивать, потому что после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем к месту. В окончании устанавливается натяжитель, для какой цели следует затянуть его 5 гайками на «10». Можно поначалу установить натяжитель, однако позже, чтоб установить звездочку к району, будет нужно использовать лом либо монтировку. В окончании завинчивается гайка натяжителя на «13».

голоса

Рейтинг статьи

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – это агрегат, неисправности которого диагностировать довольно сложно

На проблемы в работе модуля обращают внимание только после появления серьезных неисправностей в работе двигателя. Если двигатель не запускается, стоит попробовать отрегулировать зажигание

Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание – это электронная система, которая преобразует низкое напряжение электрической системы автомобиля в высокое напряжение и подает последнее на электроды свечи зажигания.

Проверка элементов системы зажигания

Скачки двигателя, особенно под дождем, являются результатом нарушения изоляции высоковольтных кабелей. Изоляция проводов не должна иметь трещин и повреждений. Проверить изоляцию на наличие повреждений можно с помощью провода, подключенного к «массе». Если провести им по изоляции при работающем двигателе, на участках с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – очевидное поражение электрическим током при прикосновении к высоковольтным проводам при работающем двигателе.

Обрыв жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм. Разброс индикаторов между проводами не должен быть более 1-2 кОм.

Признаки поломки

При включении зажигания загорается световой индикатор неисправности ЭБУ, который должен погаснуть после запуска двигателя. Горящая лампочка – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются колебания оборотов двигателя и проблемы с запуском. Причиной таких сбоев могут быть неисправные высоковольтные кабели или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности. Пропуски зажигания в цилиндрах часто возникают из-за проблем со сжатием или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин отказа двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом вам понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). Его можно использовать для определения напряжения, подаваемого модулем на катушку зажигания, состояния катушки и причин потери тока в цепи. Для удобства использования модуль зажигания можно вынуть наружу.

Снятие модуля зажигания Ваз 2107

1. Снимите корпус воздушного фильтра.

2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Отсоедините высоковольтные кабели от крышки модуля зажигания.
4. Откручиваем три гайки крепления модуля зажигания ВАЗ 2107 и отсоединяем его от кронштейна.

Проверка катушки зажигания

Катушка проверяется по двум показателям: наличие короткого замыкания и обрыва. Перед диагностикой отключите катушку зажигания. Далее один зонд прибора подключается к центральному контакту катушки, второй – к корпусу (земле). Если дисплей показывает сопротивление до бесконечности, короткого замыкания нет.

Первичная обмотка катушки на обрыв цепи происходит иначе. Щупы прибора необходимо подключить к левому и правому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если значения сопротивления первичной обмотки не соответствуют норме или в катушке произошло короткое замыкание на корпус, ее необходимо заменить.

Регулировка зажигания

Замена форсунки ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления использует датчик для самостоятельного определения оптимального момента зажигания. Участие автовладельца в наладке работы ограничивается синхронизацией двигателя с помощью меток.

Чтобы проверить работоспособность ЭБУ и работоспособность датчиков, необходимо подключить компьютер со специализированным программным обеспечением. Таким образом можно определить причину большинства неисправностей в электронной системе зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытой дроссельной заслонке напряжение на датчике не должно быть больше 0,55 вольт, при полностью открытом – 4,5 вольта. Измерения производить вольтметром при включенном зажигании.

Замена звездочек и цепи ГРМ ВАЗ-2107i

Проделал эту операцию на своем авто прошедшим летом. Думаю, кому нибудь пригодится. Машина прошла уже за 200 тыс.км, поэтому решил сделать мини-капремонт, самостоятельно заменив почти полностью механизм ГРМ. Рокера с распредвалом решил пока не трогать и заняться цепью со звездами, которые стоят еще с завода. В разных источниках пишут, что ресурс цепи составляет где-то 100-150 тысяч, хотя, даже при 220 тыс. она у меня натягивалась натяжителем хорошо, да и шума особого не замечал, возможно из-за своевременного обслуживания и хорошего масла. Однако, при диагностике в сервисе мастер сказал, что уже немного ушли углы газораспределения, поэтому ее лучше заменить. Решил подстраховаться и заменить вместе со звездами, как это делается по уму. Закупаем в проверенном магазине набор звездочек, цепь, новые успокоитель и башмак, прокладку передней крышки, передний сальник коленвала, гайки, герметик и т.д.

Для начала обеспечим доступ к передней крышке — снимаем вентилятор охлаждения, радиатор, слив антифриз с него, декоративную решетку.

Затем защиту двигателя и брызговик, чтобы обеспечить доступ к трем болтам крепления крышки снизу.

Теперь отворачиваем гайку шкива коленвала (храповик), нужен ключ на 36, а лучше головка, но ее не нашлось, а стандартный штампованный ключ гнулся и не хотел откручивать.

Пришлось сварить из него и трубы на 40 ключ помощьнее, достаточной длины чтобы упереть в правый лонжерон.

Вручную открутить не получилось, пришлось срывать стартером, уперев в лонжерон.

Далее снимаем датчик ПКВ, ремень генератора, клапанную крышку и выставляем метки ГРМ на шкиве коленвала и звезде распредвала в ВМТ 4-го цилиндра. Как ни странно, они полностью совпали.

Затем снимаем шкив коленвала и переднюю крышку, демонтируем башмак, успокоитель, ограничитель и шестерни с цепью. Следим, чтобы метки не сбились.

При сравнении старых и новых деталей на звездах особой выработки не увидел, кроме отшлифовки сбоку.

Цепь внешне тоже целая. Башмак и успокоитель с минимальным износом, так как сравнительно недавно уже заменялись.

Однако, старая цепь оказалась длиннее новой на 4-5 мм, что, по тем же данным из интернета, уже выше допуска в 4 мм и требуется ее замена.

Перед установкой новых деталей на новой звезде распредвала и шкиву коленвала кернером делаем дополнительные метки через 90 и 180 градусов для удобства при настройке клапанов.

Ставим в обратной последовательности по меткам и шпонкам: сначала башмак с успокоителем, затем верхнюю звезду с цепью, затем малую звезду и среднюю, сверяем еще раз метки и натягиваем цепь. Все внимательно перепроверяем и контрим стопорные кольца.

При сборке, по невнимательности, поставил малую шестерню коленвала «юбкой» наружу вместо вовнутрь, из-за чего при затяжке гайки-храповика заблокировался коленвал — пришлось заново снимать крышку и переставлять.

Метки опять ровно совпали, как-будто и не меняли ничего.

Сальник передней крышки и прокладку сажаем на герметик.

Также вместо обычных гаек с граверами переднюю крышку затянул гайками с капроновым кольцом, а то есть у них такое свойство откручиваться и солпливить маслом).

Посчитаемся: Комплект звезд — 680р Цепь — 630р Успокоитель — 70р Башмак — 90р Сальник — 110р Гайки, шайбы, прокладка — 200р Ключ храповика — 150р

На все про все ушло пару дней, хотя можно было уложиться и в один. После замены каких-либо больших изменений в работе мотора не заметил. Через пару тысяч, после притирки деталей, надо будет подтянуть цепь еще раз. Зато потом можно спать спокойно еще с пару сотен тысяч пробега). Небольшое видео процесса:

Удачи на дорогах!

Как выставить зажигание на ВАЗ 2107 с инжектором?

Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

Мультиметр для проверки модуля зажигания

По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками
