Как выставить метки зажигания ваз 2115 8 клапанов

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

1. Снимаем защитный кожух с привода газораспределительного механизма.

   Снимаем защитный кожух ГРМ

2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании.

   Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток.

   Совмещаем метку на маховике с меткой на картере КПП

5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров.

   Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров

6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь.

   Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.

   Проверяем напряжение на клеммах С и В модуля зажигания

   Проверка 2 и 4 контакта катушки зажигания мультиметром

3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения.

   Проверяем провода высокого напряжения

4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Руководство по выставлению зажигания

Одной из причин является неверно выставленный угол опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо произвести выставление этого параметра — это можно сделать как своими руками, так и на станции техобслуживания. На шкиве коленчатого вала имеется специальный зубчатый диск, предназначенный для генерирования электромагнитных колебаний. Впоследствии датчик преобразует эти колебания в сигнал, передающийся на блок управления. Последний, учитывая данные параметры, в частности, положение коленчатого вала, передает импульс на модуль, распределяющий искру между свечками.

Итак, как выставить зажигание своими силами:

1. Сначала демонтируйте защитный пластиковый кожух с устройства ГРМ. Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0.7 мм. Если зазор будет больше, это приведет к тому, что сигнал от контроллера на блок управления будет слабым.
2. В том случае, если зазор нормальный, необходимо приступить к выставлению меток, но для начала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться в том, что шкив на коленчатом валу не смещен, иначе контроллер также будет передавать неверную информацию на блок. Метка на маховике должна быть совмещена с отметкой, расположенной на картере коробки передач. Для этого на агрегате имеется люк, где отмечены две риски. Чтобы метки были совмещены, необходимо провернуть коленчатый вал.
3. Вторая риска расположена на шкиве маслонасоса, вам необходимо добиться того, чтобы она совпала с так называемым приливом на блоке цилиндров.
4. Что касается третьей метки, то она расположена на зубчатом шкиве привода распределительного вала. Она должна быть совмещена с приливом на ГБЦ, то есть крышке ремешка газораспределительного механизма.

В том случае, если все три отметки совместились, это свидетельствует о том, что поршни цилиндров 1 и 4 находятся в ВМТ. В данный момент пропуск между зубчиками на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубчик — с ДПКВ.

Виды систем зажигания ВАЗ 2107

Эволюция ВАЗ 2107 превратила систему зажигания этого авто из ненадёжной механической конструкции в современную управляемую компьютером электронную систему. Изменения происходили в три основных этапа.

Контактное зажигание карбюраторных двигателей

Первые модификации ВАЗ 2107 были оборудованы системой зажигания контактного типа. Работала такая система следующим образом. Напряжение от аккумуляторной батареи поступало через замок зажигания на трансформатор (катушку), где увеличивалось в несколько тысяч раз, а далее — на трамблёр, который распределял его по свечам. Так как напряжение на свечи подавалось импульсно, для замыкания-размыкания цепи использовался механический прерыватель, размещённый в корпусе трамблёра. Прерыватель подвергался постоянным механическим и электрическим нагрузкам, и его приходилось часто приходится регулировать, выставляя зазоры между контактами. Контактная группа устройства имела небольшой ресурс, поэтому её приходилось менять через каждые 20–30 тыс. км пробега. Однако, несмотря на ненадёжность конструкции, машины с таким типом зажигания можно встретить и сейчас.

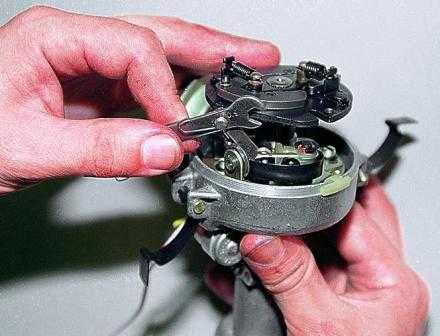

Контактная система зажигания требует регулировки зазора между контактами прерывателя

Бесконтактное зажигание карбюраторных двигателей

С начала 90-х годов на карбюраторные ВАЗ 2107 стали устанавливать бесконтактную систему зажигания, где прерыватель был заменён на датчик Холла и электронный коммутатор. Датчик расположен внутри корпуса распределителя зажигания. Он реагирует на вращение коленвала и отправляет соответствующий сигнал на коммутирующий блок. Последний, основываясь на полученных данных, подаёт (прерывает подачу) напряжения с аккумулятора на катушку. Затем напряжение возвращается на трамблёр, распределяется и уходит на свечи зажигания.

В бесконтактной системе зажигания механический прерыватель заменен электронным коммутатором

Бесконтактное зажигание инжекторных двигателей

Последние модели ВАЗ 2107 оснащены инжекторными двигателями с электронным управлением. Система зажигания в этом случае вообще не предусматривает никаких механических устройств, даже распределителя. Кроме этого, в ней нет ни катушки, ни коммутатора как таковых. Функции всех этих узлов выполняет одно устройство — модуль зажигания.

Управление работой модуля, как и работой всего двигателя, осуществляется контроллером. Принцип действия такой системы зажигания следующий: контроллер подаёт напряжение на модуль. Последний преобразует напряжение и распределяет его по цилиндрам.

Как выставить зажигание на инжекторе своими руками

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Почему часто выходит из строя модуль зажигания?

Основные источники возникновения неисправности:

1. В двигателе установлены свечи зажигания, которые не отвечают заданным параметрам. Зазор не соответствует требованиям завода-изготовителя. Чрезмерное загрязнение контакта свечи, наличие нагара. Визуальный осмотр поможет предупредить появление неисправности деталей.
2. Катушка зажигания работает при отключенном высоковольтном проводе. В таком случае двигатель может работать некорректно.
3. Если устройство недостаточно закреплено на корпусе мотора, то излишняя вибрация со временем приведет к выходу из строя катушки. Внутренняя пайка оборудования нарушается, что приводит к нарушению работоспособности модуля.
4. Слабый контакт низковольтных проводов также может стать причиной неисправности системы зажигания.
5. Установлен бракованный модуль. Сразу этого можно не заметить, но через определенное время модуль даст о себе знать. Такие детали ремонту не подлежит, его придется менять на новый.
6. Внутри корпуса модуля появляется конденсат, что приводит к короткому замыканию в системе и выходу ее из строя.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
3. Запускаем двигатель, прогреваем его до рабочей температуры.
4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
6. Добившись нужного результата, закручиваем гайки крышки.

Для проверки на автомобилях ваз 2110, ваз 2111, ваз 2112 момента зажигания имеется шкала 1 (рис. 5) в люке картера сцепления и метка 2 на маховике. Одно деление шкалы соответствует 1° поворота коленчатого вала. При совмещении метки на маховике со средним (длинным) делением шкалы поршни первого и четвертого цилиндров находятся в в.м.т.

Рис. 5. Метки для установки момента зажигания:

1 — шкала; 2 — метка на маховике

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке: соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумулятора, зажим «массы» — с клеммой «минус» аккумулятора, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра; запустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления. Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует довернуть по часовой стрелке, а для уменьшения — против часовой стрелки (если смотреть со стороны крышки датчика-распределителя зажигания). Затяните гайки крепления и снова проверьте установку момента зажигания.

Как проверить замок зажигания?

Что делать и как открыть замок в машине, если заклинило водительскую дверь

Поломки бывают внешние и внутренние. К внешним относятся потеря или дефект ключа, а также видимые повреждения самого замка. Иногда можно заметить в нём застрявший обломок. Также нелишне проверить надёжность соединения колодки. Возможно, провода просто отошли. Внутренние дефекты связаны с выходом из строя самой детали или её электропроводки. Чтобы определить такую неисправность, потребуется мультиметр.

Диагностика проводится по такому алгоритму:

• Установить на измерительном приборе режим омметра;
• Снять кожух рулевой колонки;
• Отсоединить колодку с проводами;
• Осмотреть разъём и найти на нём контакты 7 и 4;
• Подсоединить к ним щупы мультиметра;
• Установить ключ в положение «Зажигание»;
• Подключить щупы омметра к контактам 7 и 3, затем повернуть ключ в замке в режим «Запуск двигателя».

Если замок исправен, то во время измерений мультиметр покажет отсутствие сопротивления. Если оно есть, значит, деталь вышла из строя. Она обычно не подлежит ремонту. Поэтому потребуется замена.

Проверка мультиметром позволит точно определить неисправность элемента. В случае визуальных повреждений или утраты ключа замена детали обязательна. Если самостоятельная диагностика не помогла определить проблему, необходима консультация автоэлектрика.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

К слову, натяжка проводится лишь в двух основных случаях:

• При плановой проверке газораспределительного механизма и несоответствии натяжения норме. Нормальное натяжение ремня ГРМ привода проверяется очень простым способом, для которого понадобятся обычные пружинные весы и линейка или штангенциркуль. Для проверки крючок весов цепляется за ремень и тянется до тех пор, пока на табло не будет нагрузка в 10 килограммов. Не ослабляя хват, остаётся лишь замерить отклонение привода от нормального положения. Если ремень оттянулся более чем на 5,5 миллиметров, но его натяжка неизбежна. В ином случае можно оставить всё как есть до следующей проверки ГРМ, которую рекомендуется проводить каждые 10-15 000 километров пробега;
• При ремонте ГРМ, когда ремень снимался или его натяжение ослаблялось.

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

https://youtube.com/watch?v=aIOMGBmM3SM

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Заключение

Произвести установку меток можно самостоятельно, понадобится минимальный набор инструментов. Однако выполнять действия следует предельно внимательно, особенно это актуально для владельцев авто с 16-клапанным двигателем. От корректной настройки зависит не только запуск мотора, но и его стабильная и эффективная работа в разных режимах. При значительном отклонении меток друг от друга автомобиль невозможно даже завести.

Любой инжекторный двигатель, в том числе и 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее появляется необходимость в точном выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, а также после ремонта головки блока. С причинами и следствиями разберёмся позже, а пока правильно установим зажигание по меткам.
