Презентация на тему: » ПОКАЗАНИЯ ВЫХОДНЫХ СВЕТОФОРОВ. Содержание 1.Показания выходных светофоров при автоблокировке. 2.Показания выходных светофоров при полуавтоблокировке.» — Транскрипт:

1

ПОКАЗАНИЯ ВЫХОДНЫХ СВЕТОФОРОВ

2

Содержание 1.Показания выходных светофоров при автоблокировке. 2.Показания выходных светофоров при полуавтоблокировке. 3.Как сигнализирует выходной светофор при отправлении поезда по неправильному пути, оборудованному односторонней автоблокировкой, а также при отправлении поезда на ответвление, не оборудованное путевой блокировкой? 4.В каких случаях на выходном светофоре применяются два зеленых огня? О чем они сигнализируют при автоматической и полуавтоматической блокировке?

3

Как сигнализируют выходные светофоры при автоблокировке? Инструкция по сигнализации на железных дорогах РФ ЦРБ-757 п.2.7, 2.8, 2.15

4

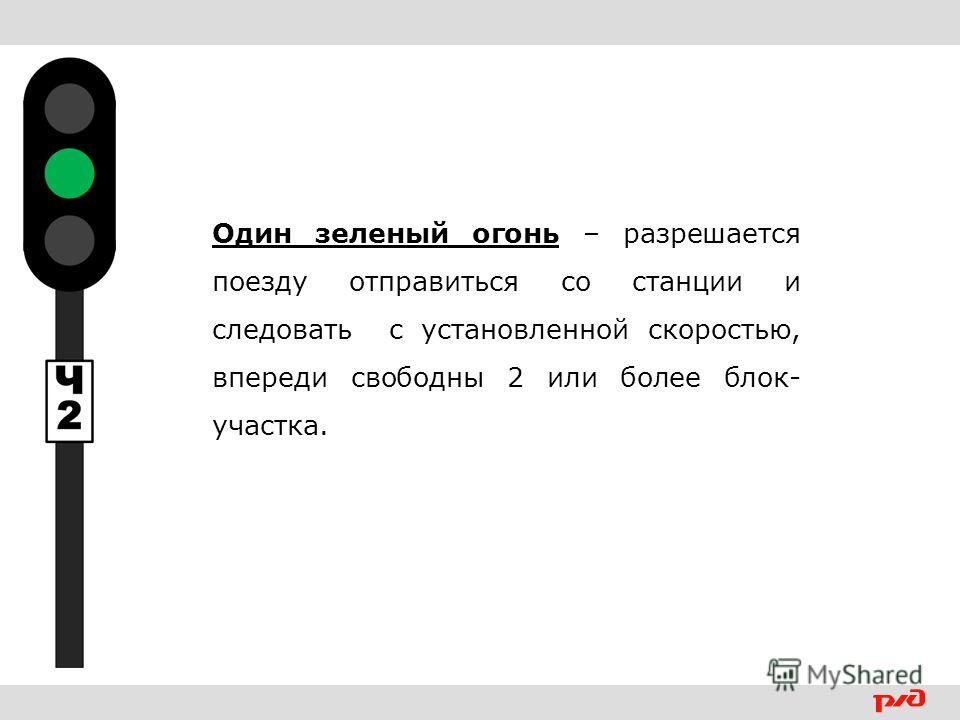

Один зеленый огонь – разрешается поезду отправиться со станции и следовать с установленной скоростью, впереди свободны 2 или более блок- участка.

5

Один желтый огонь – разрешается поезду отправиться со станции и следовать, с готовностью остановиться, следующий светофор закрыт.

6

Один красный огонь – Стой! Запрещается проезжать сигнал.

7

Два желтых огня – разрешается поезду отправиться со станции с отклонением по стрелочному переводу с уменьшенной скоростью, следующий светофор закрыт.

8

Два желтых огня, из них верхний мигающий, — разрешается поезду отправиться со станции с отклонением по стрелочному переводу с уменьшенной скоростью, следующий светофор открыт.

9

Один зеленый мигающий, один желтый огонь и одна зеленая светящаяся полоса – разрешается поезду отправиться со станции с отклонением по стрелочном переводу пологой марки 1/18 со скоростью не более 80 км/час, следующий светофор открыт.

10

Два желтых огня и одна зеленая светящаяся полоса – разрешается поезду отправиться со станции с отклонением по стрелочному переводу марки 1/18 со скоростью не более 60 км/час, следующий светофор закрыт.

11

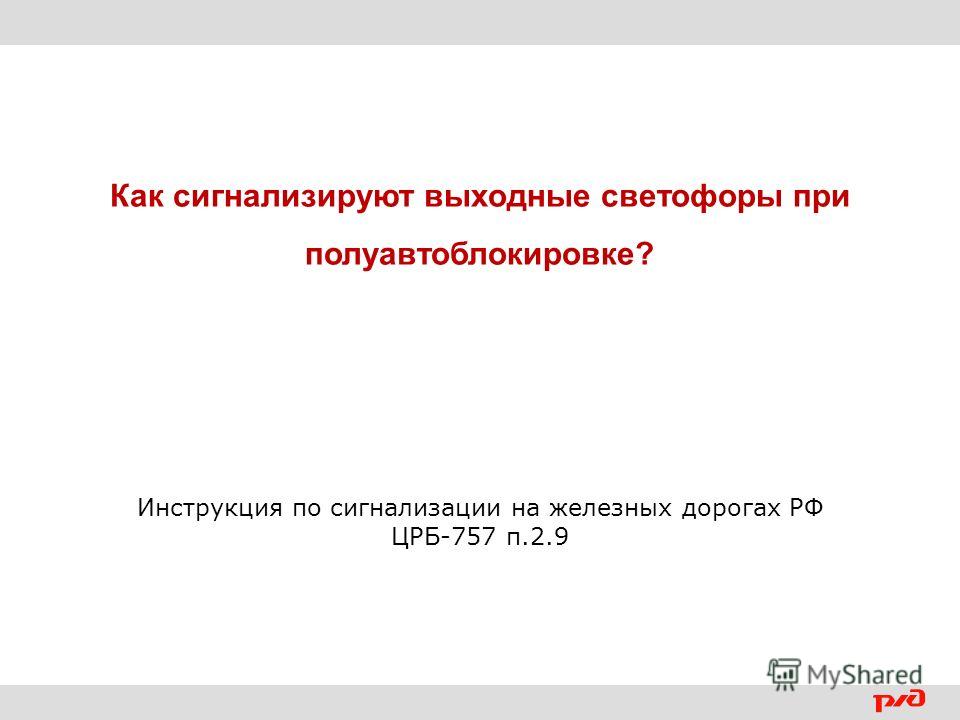

Как сигнализируют выходные светофоры при полуавтоблокировке? Инструкция по сигнализации на железных дорогах РФ ЦРБ-757 п.2.9

12

Один зеленый огонь – разрешается поезду отправиться со станции и следовать с установленной скоростью, перегон до следующей станции (путевого поста) свободен.

13

Один красный огонь – Стой! Запрещается проезжать сигнал.

14

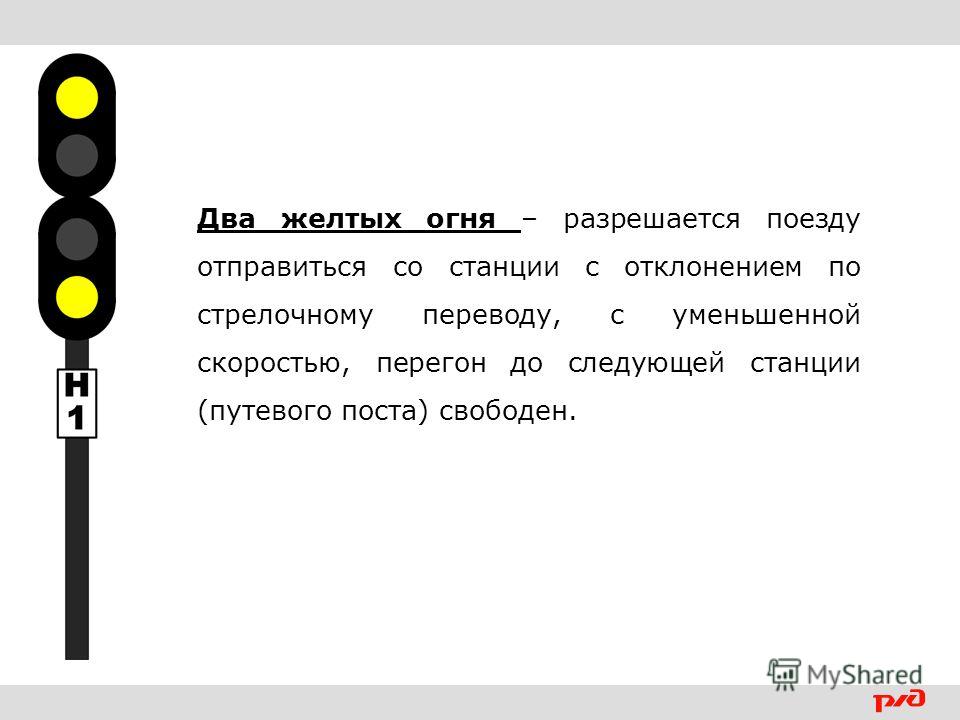

Два желтых огня – разрешается поезду отправиться со станции с отклонением по стрелочному переводу, с уменьшенной скоростью, перегон до следующей станции (путевого поста) свободен.

15

Два желтых огня, из них верхний мигающий — разрешается поезду отправиться со станции с отклонением по стрелочному переводу, с уменьшенной скоростью, перегон до следующей станции (путевого поста) свободен, входной светофор следующей станции открыт.

16

Как сигнализирует выходной светофор при отправлении поезда по неправильному пути, оборудованному односторонней автоблокировкой, а также при отправлении поезда на ответвление, не оборудованное путевой блокировкой? Инструкция по сигнализации на железных дорогах РФ ЦРБ-757 п.2.11, 2.12

17

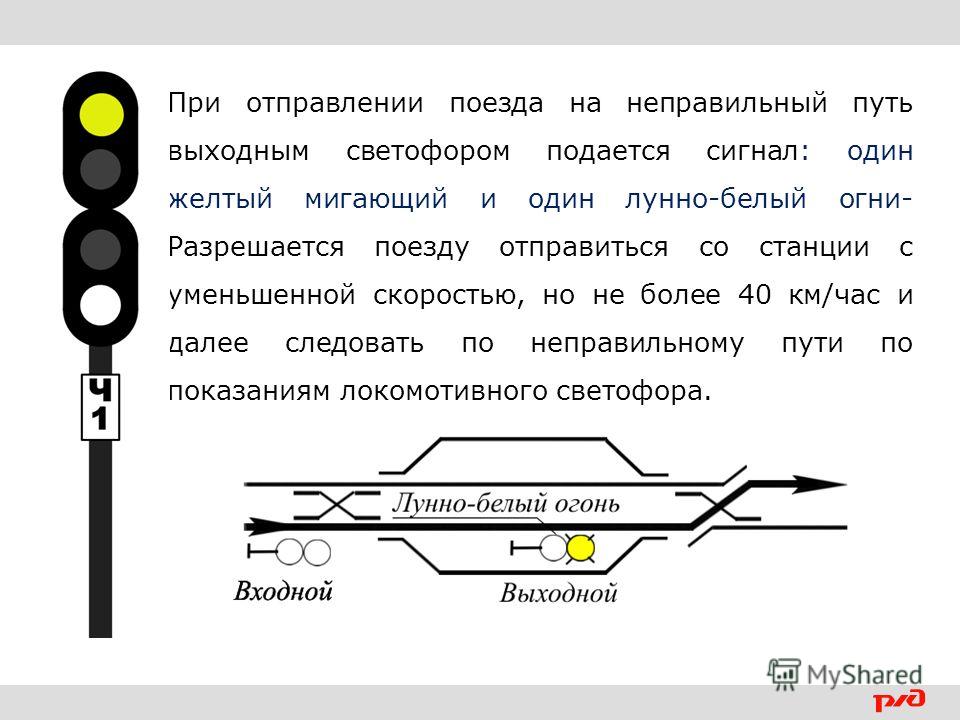

При отправлении поезда на неправильный путь выходным светофором подается сигнал: один желтый мигающий и один лунно-белый огни- Разрешается поезду отправиться со станции с уменьшенной скоростью, но не более 40 км/час и далее следовать по неправильному пути по показаниям локомотивного светофора.

18

При наличии ответвления, не оборудованного путевой блокировкой, на станциях, где есть выходные светофоры, готовность маршрута отправления указывается одним лунно-белым огнем выходного светофора.

19

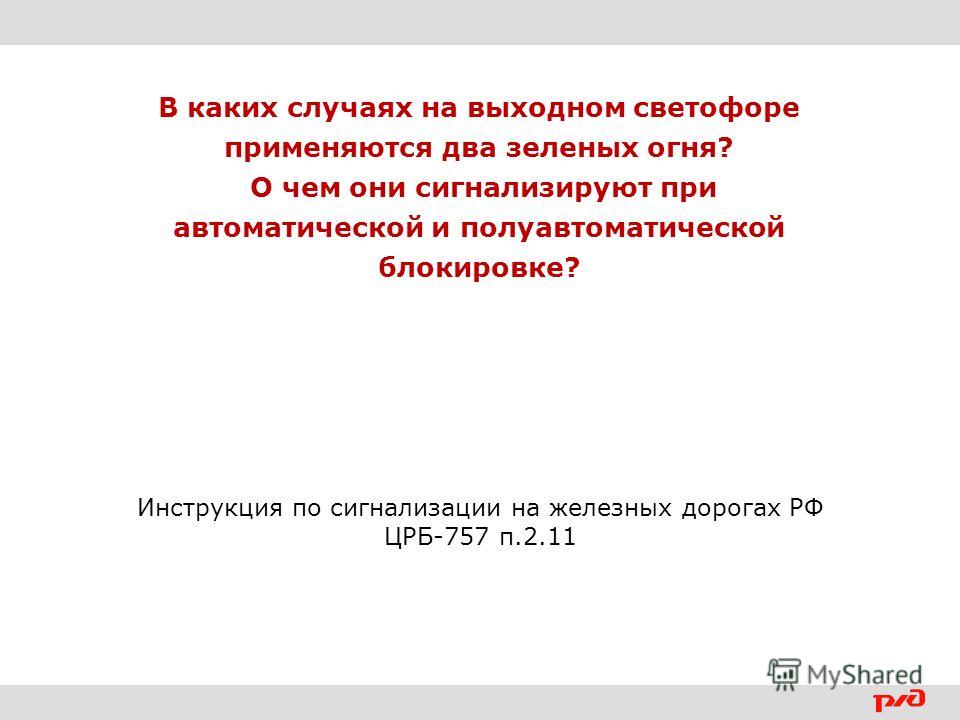

В каких случаях на выходном светофоре применяются два зеленых огня? О чем они сигнализируют при автоматической и полуавтоматической блокировке? Инструкция по сигнализации на железных дорогах РФ ЦРБ-757 п.2.11

20

Два зеленых огня применяются в случае, если при отправлении поезда на ответвление, оборудованное путевой блокировкой, или по неправильному пути двухпутного перегона, оборудованного двухсторонней авто- блокировкой, а также для указания пути, на который отправляется поезд на многопутных участках, на выходном светофоре отсутствует маршрутный указатель направления движения белого цвета.

21

Два зеленых огня на выходном светофоре указывают: при автоблокировке на свободность не менее двух блок-участков; при полуавтоблокировке на свободность перегона до следующей станции.

Входные светофоры

2.4. Входными светофорами подаются сиг налы:

один зеленый огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт» (рис. 2.1, а);

один желтый мигающий огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.1, б);

Рис. 2.1

один желтый огонь — «Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт» (рис. 2.2, а);

два желтых огня, из них верхний мигающий, — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт» (рис. 2.2, б);

два желтых огня — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.2, в);

Рис. 2.2

один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.2, г).

2.5. На входных и маршрутных светофорах при приеме поездов на боковые пути по стрелочным переводам с крестовинами пологих марок применяются сигналы:

один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч» (рис. 2.3, а);

Рис. 2.3

два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.3, б);

два желтых огня и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.3, в).

В необходимых случаях на входных и маршрутных светофорах может применяться сигнал один зеленый мигающий огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч» (рис. 2.4, а).

Рис. 2.4

На отдельных станциях в случаях, предусмотренных ПТЭ, на входных и маршрутных светофорах может применяться сигнал три желтых огня — «Разрешается моторвагонному поезду, одиночному локомотиву, дрезине несъемного типа следовать на свободный участок пути с особой осторожностью и скоростью не более 25 км/ч до маршрутного светофора с красным огнем» (рис. 2.4, б)

Виды и назначение светофоров.

Светофоры по назначению подразделяются на следующие типы

1) входные-разрешающие или запрещающие поезду следовать с перегона на железнодорожную станцию;

2) входные-разрешающие или запрещающие поезду отправиться с железнодорожной станции на перегон;

3) маршрутныe-разрешающие или запрещающие поезду проследовать из одного района железнодорожной станции в другой; 4) проходные-разрешающие или запрещающие поезду последовать с одного блок-участка (Межпостового перегона) на другой; 5) прикрытия-для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожиными путями, трамвайными путя и троллейбусными линиями, разводных мостов и участков, проходимых проводником; 6) заградительные-требующие остановки при опасности для движения возникшей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных железнодорожных путях; 7)предупредительные-предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия)

Нормы и основные правила закрепления железнодорожного подвижного состава тормозными башмаками.

Для закрепления вагонов на станционных жд путях в соответствии с требованиями ,изложенных в приложении №11 к настоящей инструкции ,используются тормозные башмаки ,стационарные устройства для закрепления вагонов ,ручные тормоза или другие средства закрепления .

-На жд путях с ломаным профилем нормы закрепления составов поездов или групп вагонов, располагающих в пределах всей длинны жд путей , исчисляются по средней величине уклона для всей длины жд пути. Если вагоны оставляются на отдельных отрезках жд путей , то их закрепление тормозными башмаками должно производится по нормам ,соответствующим фактической величине уклона данного отрезка .

— Тормозные башмаки должны быть исправными и укладываться под разные оси состава таким образом, чтобы носок полоза башмака касался обода колеса. В местах постоянной укладки тормозных башмаков должны быть установлены ящики с песком, который применяется, например, в случаях образования наледи, инея. Если закрепление производится двумя и более башмаками, то нельзя их укладывать под одну и ту же вагонную ось.

Запрещается использовать для закрепления вагонов тормозные башмаки с обледенелым или замасленным полозом.

— Тормозные башмаки должны укладывается под крайний вагоны.

Движение локомотивов задним ходом. Следование поездов вагонами вперед.

Следование поездов вагонами вперед допускается:

при движении на железнодорожные пути необщего пользования и по этим железнодорожным путям и обратно;

при движении хозяйственных, восстановительных и пожарных поездов; в иных случаях, установленных нормами и правилами.

В голове такого поезда ставится вагон, на котором должен находиться работник, в обязанности которого входит слежение за свободностью железнодорожного пути и при угрозе безопасности движения или жизни людей принимать меры к остановке поезда.

На железнодорожных путях необщего пользования в случаях, если для следования вагонами вперед в голове такого поезда не может быть поставлен вагон с переходной площадкой и не может находиться работник, обязанный следить за свободностью железнодорожного пути, порядок, обеспечивающий безопасность движения при этом поездов, устанавливается нормами и правилами. На открытых горных разработках при следовании специализированных поездов (вертушек), не сопровождаемых составителем, вагонами вперед первый по ходу движения вагон должен быть оборудован звуковым и в темное время — световым сигналами.

Движение задним ходом локомотивов и специального самоходного подвижного состава, имеющих одну кабину управления, допускается только:

в пригородных, хозяйственных, восстановительных, пожарных, передаточных и вывозных поездах;

при следовании по железнодорожным путям необщего пользования и соединительным железнодорожным путям;

при производстве маневров;

при следовании вторым локомотивом при двойной тяге;

при отправлении поезда с железнодорожных станций, где нет устройств для поворота локомотивов;

при возвращении с поездом обратно на железнодорожную станцию отправления после подталкивания;

при подталкивании поездов из одного пункта в оба направления, а также при подталкивании поездов в пределах железнодорожных станций;

при выводе поезда с перегона вспомогательным локомотивом;

при следовании без вагонов

Устройство светофора

Светофор – устройство, обычно заключенное в пластмассовый или алюминиевый корпус. Оно располагается на такой высоте, откуда его будет хорошо видно водителям автомобилей и пешеходам. Обычно конструкция такого светофора (частое название – импульсный) предполагает использование светодиодных матриц, срок службы которых составляет до пяти лет. В малонаселенных местностях иногда применяются менее долговечные и устаревшие лампы накаливания. Согласно ГОСТ, видимость светофора при соблюдении большинства условий должна составлять не менее 100 метров.

Иногда устройство оснащается ручным пультом управления, чтобы дать пешеходам возможность перейти автодорогу. Это делается на тех участках, трасс где поток пешеходов не настолько активен, чтобы регулярно тормозить поток автомобилей.

Изменение дорожной обстановки может привести к тому, что информационный таймер на привычном светофоре поменяет свое значение. Обычно это происходит в сторону увеличения продолжительности разрешающего сигнала для транспорта. По мнению экспертов, будущее комфортной городской среды предполагает дальнейшую компьютеризацию систем городского автомобильного трафика.

Кто главнее?

Информация о том, чьи требования на дороге важнее, содержится в пункте 6.15. ПДД. Так, из возможных вариантов – регулировщик, светофор, дорожные знаки и разметка – самым главным является регулировщик. Его сигналам необходимо следовать, даже если они противоречат другим указаниям, например, светофора, разметки или знаков.

Сигналы действующего светофора могут не соответствовать требованиям знаков приоритета, установленных на этом перекрестке и определяющих главные и второстепенные дороги, при условии отсутствия регулировщика. Существует правило, согласно которому на регулируемом перекрестке нет главных и второстепенных дорог. При работающем светофоре знаки приоритета никакой силы не имеют. Они нужны на тот случай, если светофор перестанет работать и перекресток станет нерегулируемым.

Однако, если со светофором установлены запрещающие, предписывающие, информационные знаки или знаки других групп, водитель обязан подчиняться и светофору, и знакам.

Выбор между требованиями регулировщика, знаков, разметки и светофоры необходим только тогда, когда одни указания противоречат другим. Например, в ситуации, когда дорожные знаки запрещают некое действие, а регулировщик, наоборот, требует их выполнения.

Знаки или разметка могут не противоречить сигналам регулировщика, а дополнять и уточнять их. Так, знаки «Направления движения по полосам» уточняют, с какой полосы в какую сторону можно двигаться при разрешающем сигнале регулировщика ехать во всех направлениях. Соответственно, водители должны соблюсти предписания и регулировщика, и знаков (разметки).

Входные светофоры

§ 8.

Входными светофорами подаются сигналы:

а) один зеленый огонь — «Разрешается поезду следовать на станцию по главному пути с установленной — скоростью; выходной светофор открыт» (рис. 1);

б) один желтый мигающий огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; выходной светофор открыт и требует проследования его с уменьшенной скоростью» (рис. 2);

Рис. 2

в) один желтый огонь — «Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; выходной светофор закрыт» (рис. 3);

Рис. 3

г) два желтых огня, из них верхний мигающий, — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт» (рис. 4, а);

д) два желтых огня — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой. путь и готовностью остановиться на станции» (рис. 4, б);

Рис. 4

е) один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 5).

Рис. 5

§ 9.

На станциях, имеющих маршрутный светофор по главному пути, входными светофорами подаются сигналы:

а) один зеленый огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; маршрутный и выходной светофоры открыты» (см. рис. 1);

б) один желтый мигающий огонь — «Разрешается поезду следовать на станцию с установленной скоростью по главному пути; маршрутный светофор открыт — горит один или два желтых огня», (рис. 6);

Рис. 6

в) один желтый огонь — «Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; маршрутный светофор закрыт» (см. рис. 3);

г) два желтых огня, из них верхний мигающий, — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт» (см. рис. 4, а);

д) два желтых огня — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь и готовностью остановиться на станции (см. рис. 4. б.);

е) один красный огонь — «Стой! Запрещается проезжать сигнал» (см. рис. 5).

§ 10.

На входных и маршрутных светофорах при приеме поездов на боковые пути по стрелочным переводам с крестовинами пологих марок применяются сигналы:

а) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км в час на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км в час» (рис. 7, а);

б) два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км в час на боковой путь; следующий светофор открыт и требует проследования его с уменьшенной скоростью» (рис. 7, б);

Рис. 7

в) два желтых огня и одна зеленая светящаяся полоса — «Разрешается поезду следовать на .станцию со скоростью не более 80 км в час на боковой путь и готовностью остановиться на станции; следующий светофор закрыт» (рис. 8).

Рис. 8

В необходимых случаях на входных и маршрутных светофорах может применяться сигнал один зеленый мигающий огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; Следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км в час» (рис. 9).

Рис. 9

При применении стрелочных переводов, допускающих движение на боковой путь со скоростью до 120 км в час, на входных светофорах применяется сигнал один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы — «Разрешается поезду следовать на станцию со скоростью не более 120 км в час на боковой путь; следующий светофор открыт и требует проследования его со скоростью не более 120 км в час» (рис. 10).

Рис. 10

На отдельных станциях в случаях, предусмотренных Правилами технической эксплуатации, на входных и маршрутных светофорах может применяться сигнал три желтых огня — «Разрешается моторвагонному поезду следовать на путь, занятый другим моторвагонным поездом, с особой осторожностью и скоростью не более 25 км в час» (рис. 11)

Рис. 11

Заградительный светофор

Светофор автоматической переездной сигнализации.| Заградительный светофор.

Заградительные светофоры устанавливают с правой стороны железнодорожного пути на расстоянии не менее 15 и не более 800 м от переезда. Заградительные светофоры в случае остановки или аварии автотранспорта на переезде включает в действие дежурный по переезду нажатием кнопки.
 

Заградительные светофоры требуют остановку при опасности для движения, возникшей на переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станции.
 

Заградительные светофоры и предупредительные к ним, устанавливаемые на перегонах перед переездами для поездов, следующих по неправильному пути, могут располагаться и с левой стороны по направлению движения.
 

Заградительными светофорами подается сигнал одним красным огнем: Стой. Красные огни на заградительных светофорах дежурный по переезду включает нажатием кнопки на щитке управления. Нормально сигнальные огни заградительных светофоров и предупредительных к ним не горят и в этом положении светофоры сигнального значения не имеют.
 

Заградительными светофорами подается сигнал один красный огонь — Стой.
 

В качестве заградительных светофоров могут использоваться входные, выходные, проходные и маршрутные светофоры.
 

На переездах с автоматическими шлагбаумами, заградительными светофорами и оповестительной сигнализацией проверяют наличие схем этих устройств и инструкции по управлению устройствами, исправность системы сигнализации и ящика с кнопочным управлением, опломбирование кнопок, умение дежурных пользоваться кнопками согласно инструкции, наличие Журнала осмотра путей, стрелочных переводов, устройств СЦБ и связи и ведение в нем записей, соблюдение сроков проверок этих устройств совместно с работниками службы СЦБ и связи и устранения обнаруживаемых дефектов.
 

На охраняемых переездах автоматические шлагбаумы дополняют заградительными светофорами. Включает их дежурный по переезду, если возникает препятствие для движения поезда. В качестве заградительных можно использовать проходные, выходные и маршрутные светофоры, если с места их установки виден переезд.
 

Схема установки заградительных светофоров.

При интенсивном движении поездов переездная сигнализация дополняется заградительными светофорами, которые устанавливают со стороны подхода поездов на расстоянии не менее 15 м от настила переезда, а предупредительные — не менее 1000 м перед ними. На ряде двухпутных и многопутных линий с интенсивным движением поездов предусмотрена двусторонняя автоблокировка на каждом пути. Во время больших путевых работ и плановой регулировки потоков поездов может быть организовано левостороннее движение, даже если путь и не оборудован двусторонней автоблокировкой. На переездах таких участков заградительные светофоры устанавливают в обоих направлениях с правой стороны по ходу поездов. Также с левой стороны разрешается устанавливать светофоры ( входные и проходные) при организации двустороннего движения на двухпутных перегонах в случаях и порядком, установленным МПС. Это относится к организации временного двустороннего движения поездов по одному из путей, когда другой закрывается на капитальный ремонт.
 

Для неавтоматического управления переездными светофорами, автоматическими шлагбаумами и заградительными светофорами имеется специальный шиток, установленный на наружной стороне будки дежурного по переезду. На неохраняемых переездах, расположенных на перего — нах и станциях, применяют автоматическую светофорную Сигнализацию с зеленым огнем, а ограждение со стороны подхода поездов на предусматривается.
 

При внезапном возникновении на переезде препятствия независимо от того, включен заградительный светофор ( стр. Принимают меры к остановке в случаях, когда на локомотивном светофоре появится красный сигнал, когда будет замечена горящая красным огнем факел-свеча при любом показании локомотивного светофора.
 

В необходимых случаях на подходах железнодорожных путей к охраняемым переездам устанавливаются заградительные светофоры, с помощью которых дежурный по переезду подает сигнал остановки при возникновении на переезде препятствия для движения поездов.
 

Все охраняемые переезды, расположенные на участках автоблокировки, независимо от наличия заградительных светофоров оборудуются устройствами для переключения ближайших к переездам светофоров автоблокировки на запрещающие показания при возникновении на переездах препятствий для движения поездов.
 

Когда разрешён проезд на жёлтый сигнал светофора?

И начнём мы с того, что жёлтый свет, согласно ПДД, фактически является запрещающим. То есть, если он загорелся, вам нельзя продолжать движение через перекрёсток, пешеходный переход или другие участки дороги, перед которым установлен светофорный объект.

Формально такой сигнал выполняет 2 функции:

1. жёлтый свет запрещает движение по ПДД,
2. он также предупреждает о скорой смене сигнала на красный.

• перед стоп-линией при её наличии,
• если она отсутствует, то на перекрёстке перед пересекаемой проезжей частью, но не создавая помех движению пешеходов,
• на иных участках дорог – перед самим светофором.

Таким образом, если у вас была возможность полностью остановиться на жёлтый сигнал светофора, но вы, тем не менее, проехали дальше, а на данном участке висит камера автофиксации нарушений, то штраф будет вполне законен. Вот только далеко не всегда… А, если быть точнее, то никогда.

Почему? Вы узнаете немного ниже.

Если это мигающий зелёный свет?

Именно так это работает и на практике. Ещё не было случаев, чтобы водителям приходили «письма счастья» за проезд на мигающий зелёный. Разве что по ошибке.

Если речь идёт о движении на мигающий жёлтый?

Штрафуют ли камеры за мигающий жёлтый сигнал светофора в 2021 году? Вполне себе да. Но, опять же, речь идёт об ошибочной фиксации.

И вот если светофор сломался, вследствие чего загорелся жёлтый мигающий, то камера, висящая над ним, может продолжать фиксировать нарушения проезда. Хотя, это редко, потому как чаще всего средства автофиксации синхронизируются с режимом работы светофора, и при поломке последнего также перестают снимать.

Вас также заинтересует:

• Штраф за неработающую подсветку заднего номера в вопросах и ответах
• Есть ли штраф за езду с разбитым, лопнутым или треснувшим лобовым стеклом и какой?
• Можно ли остановиться, если после знака «Остановка запрещена» есть знак «Парковка» и наоборот?

Виды светофоров

Классический светофор – трёхцветный с круглыми лампами: красной, оранжевой и зеленой. Обычно они расположены вертикально, но на широких многополосных трассах применяются горизонтальные.

Дорожные и пешеходные светофоры

Типов дорожных светофоров больше, поскольку транспорт имеет более высокую, чем пешеходы, вариативность движения. Типы транспортных светофоров имеют следующее назначение.

• Светофоры со стрелками, направленными в одну или несколько сторон. Они разрешают движение в соответствующем направлении.
• Светофоры со стрелками, направленными по ходу движения (вверх). Используются в тех случаях, когда движение по их сигналу не пересекается иными транспортными потоками (на постсоветском пространстве практически не встречается).
• Могут существовать уменьшенные варианты дорожных светофоров, аналогичны по смыслу. Применяются как вспомогательные (дублируют сигнал), когда главный светофор плохо виден.
• Горизонтальное светофорное табло из нескольких экранов. Используется для разрешения или запрета движения по одной или нескольким полосам при реверсивном движении. Также устанавливается у тоннелей. Обозначение запрещающего сигнала обычно – косой крест, разрешающего – стрелка.
• Светофоры для движения по выделенной полосе.
• Светофоры на жд-переездах.
• Специальный светофор с одним сигналом желтого цвета. Сигнализирует, что впереди нерегулируемый перекресток или пешеходный переход.
• Светофор с двумя сигналами. Ставится в местах сужения дороги (обычно на время ее ремонта) и введении здесь реверсивного движения.

Светофоры для пешеходов чаще всего два сигнала. Часто сигнал выглядит как стилизованная картинка фигуры идущего или стоящего человека.

Железнодорожные светофоры

Сигналы жд-светофоров предназначены машинистам, управляющим составами. Виды светофоров на железной дороге обладают более богатой цветовой гаммой. Помимо стандартных цветов, ведущий поезд машинист также получает информацию от светофоров синего и белого сигналов, а также их различных комбинаций.

Для автомобилиста при пересечении железнодорожных есть общий принцип: зеленый – «можно ехать» и красный – «нельзя ехать».

Трамвайный светофор

Еще одна разновидность – белый светофор для трамваев, а иногда и прочих транспортных средств, движущихся по выделенной полосе, имеет Т-образную форму и 4 одноцветных сигнала.

Движение или поворот можно только при условии того, что активен нижний, а также и один или несколько верхних. Соответственно, один из верхних позволяет двигаться в одном из соответствующих направлений.

Реверсивные светофоры

Этот тип светофоров используется при движении по одной полосе. Обычно применяется при ремонте дороги или на других суженных участках. Он может состоять из двух сигналов: красный косой крест – движение запрещено и зеленая стрелка – разрешено. Иногда применяется третий сигнал – косая стрелка, направленная вправо или влево. Таким образом водитель получает информацию – на какую полосу ему нужно будет перестроиться.

Светофоры с дополнительной секцией

Светофоры с дополнительными секциями могут иметь их в общей сложности до пяти. Такие дополнительные секции уточняют предписания в конкретном направлении. Они могут быть Г-образной или Т-образной формы.

Стрелки и стрелочные секции

Обычно, чтобы можно было продолжить движение, это должен разрешить сигнал на центральной вертикальной линии светофора. Дополнительные секции (одна или несколько зеленых стрелок) уточняют возможность движения в сторону. Если они не активны – поворот в этом направлении запрещен, даже при условии того, что активен разрешительный сигнал на вертикальном ряду.

Если правая секция разрешает поворот (активен основной разрешающий сигнал) уступить дорогу надо исключительно пешеходам, если они находятся на дороге. Обычно для них в этот момент выход на дорогу запрещен.

Если поворот разрешает левая секция – обычно помех можно не ждать, поскольку остальным участникам движения запрещено мешать такому маневру. Однако, если транспорт будет двигаться по «встречке», ему дорогу надо будет уступить.

Если горит запрещающий сигнал основной секции, но поворот разрешен сигналом на дополнительной – такой маневр совершать можно. Главное условие – не мешать другим участникам дорожного движения.

Комментарии к пункту 6.8

Для регулирования движения трамваев, а также иных маршрутных транспортных средств (автобусов, троллейбусов, маршрутных такси), движущихся по выделенной для них полосе, могут применяться светофоры одноцветной сигнализации с четырьмя круглыми сигналами бело-лунного цвета, расположенными в виде буквы «Т». Остальные транспортные средства обязаны руководствоваться сигналами обычных транспортных светофоров.

Движение в местах, где установлены светофоры с сигналами бело-лунного цвета, разрешено только при включении одновременно нижнего сигнала и одного или нескольких верхних, из которых:

левый разрешает движение налево;
средний — движение прямо;
правый — движение направо.
Если включены только три верхних сигнала, то движение запрещено.

При одновременном движении с безрельсовыми транспортными средствами трамвай всегда имеет преимущество. Поэтому:

если рассматриваемый светофор разрешает движение одновременно трамваю и маршрутному безрельсовому транспортному средству, то водитель последнего уступает трамваю;
если для трамвая сочетание сигналов Т-образного светофора, разрешающего ему движение в необходимом направлении, ещё не включено, то безрельсовый транспорт может проехать первым.
Примечание: специальный светофор с четырьмя круглыми сигналами бело-лунного цвета включается в общую схему управления всеми светофорами на данном перекрестке, и водитель маршрутного транспортного средства может ориентироваться по его сигналам, будучи уверенным, что проезд на разрешающий сигнал безопасен (отсутствует «конфликт» с другими транспортными средствами).

Советы к пункту 6.8

если нижняя секция бело-лунного светофора включена, то разрешенные направления движения для маршрутных ТС вычисляются очень легко. Стрелка, мысленно образующаяся между НИЖНЕЙ и включенной ВЕРХНЕЙ секцией, указывает конкретное разрешенное направление. В случае, если нижняя секция выключена ни одна из стрелок не получается, а следовательно, движение запрещено во всех направлениях.

Задача к пункту 6.8

Обязан ли водитель автомобиля уступить дорогу трамваю, прежде чем продолжить движение прямо?

1 – не обязан
2 – обязан

Решение :: Движение трамваев в данном случае регулируется отдельным светофором одноцветной сигнализации с четырьмя круглыми сигналами бело-лунного цвета, расположенными в виде буквы Т. Поворот направо трамваю разрешен только при включении одновременно нижнего и правого верхнего сигналов (пункт 6.8 Правил).

Ответ: 1
