Датчик абсолютного давления или дад: что это такое
Содержание:
- Признаки неисправности датчика абсолютного давления воздуха
- Способы проверки
- Истории наших читателей
- Ремонт датчика температуры впускного воздуха
- Принцип работы
- Принцип действия датчика даления.
- Как проверить ДАД компьютерной диагностикой
- Проверка датчика абсолютного давления
- Ремонт
- Принцип работы и конструкция ДАД
- Как проверить ДАД компьютерной диагностикой
- Причины
- Распространённые коды неисправности MAP
- Ремонт при ошибке p0118
Признаки неисправности датчика абсолютного давления воздуха
О поломке ДАД может говорить целая группа «симптомов»:
- Заметно повышается потребление топлива, что происходит по причине поступления сигнала от датчика в ЭБУ о высоком давлении, уровень которого в действительности ниже. При этом электронный блок отдает команду о подаче смеси обогащенной больше необходимого.
- Ухудшается динамика двигателя, которая и после прогрева не приходит в норму.
- Даже в летний сезон появляются белоцветные выхлопы.
- Из выхлопной возможно появление запаха бензина.
- Продолжительное время не снижаются обороты на холостом ходу.
- Переключение сопровождается резкими рывками или провалами.
- Непонятного рода шумы, нередко перерастающие в гул.
Способы проверки
Проверить датчик достаточно просто, например, методом замены на заведомо исправный. Начать стоит с контроля состояния проводки до ЭБУ, питающего напряжения и надёжности массового контакта. Существуют и приборные проверки с разной сложности приспособлениями.
Сканером ОБД2
При помощи сканера можно считывать показания непосредственно из памяти ЭБУ. Это наиболее полная проверка, особенно если она проводится в разных режимах работы двигателя.
Можно просто считать выходной сигнал ДАД при выключенном двигателе, это высокое напряжение, порядка 4 В, а также на холостом ходу, оно должно упасть ниже 1 В.
Между этими значениями показания меняются при перегазовках и стабильных оборотах, согласно перепадам вакуума и увеличению насосного потребления мотора.
Мультиметром
Уровень сигнала на контакте датчика можно измерить и обычным вольтметром в составе мультиметра:
проверить питающие напряжения при включённом зажигании;
измерить сигнал на выходе при выключенном двигателе, он должен быть на верхнем пределе;
создавая вакуум с помощью специального насоса или просто шприца, выдвигая его шток, следить за изменением показаний вольтметра, они должны снижаться, вплоть до 0,9-1 В;
перемещая шток шприца на сжатие, обратить внимание, что показания вольтметра станут выше, чем при нейтральном положении, ДАД реагирует на давление выше атмосферного;
если при нейтральном давлении напряжение слишком низкое, 3,5 В или ниже, датчик будет работать неудовлетворительно, показатели мотора снизятся.
Ремонту ДАД не подлежит, но за некоторым исключением это достаточно недорогой прибор, а замена его на новый, с лучшей характеристикой относительно изношенного, быстро окупится за счёт экономии топлива.
При замене надо обратить внимание на наличие масла во впускном коллекторе, именно оно чаще всего «отравляет» прибор, приводя к неверным показаниям. Попадает оно туда через вентиляцию картера или из газового редуктора
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
- ─ от Нивы, каталожный номер 21214-1413110;
- ─ от Daewoo Nexia 25037223;
- ─ ДТОЖ ВАЗ (для турбины нужно доработать).
Ремонт датчика температуры впускного воздуха
Как можно отремонтировать датчик температуры ВВ.
Самый простейший вид ремонта IAT — чистка. Для этого вам понадобится какая-либо чистящая жидкость (карбклинер, спирт, или другой очиститель). Однако помните, что работать нужно аккуратно, чтобы не повредить внешние контакты.
Если вы столкнулись с проблемой, когда датчик показывает неверную температуру, вместо полной замены вы можете отремонтировать его. Для этого купите термистор с такими же или близкими характеристиками, какие имеет уже установленный на автомобиле терморезистор.
Суть ремонта заключается в перепаивании и их замене в корпусе датчика. Для этого вам понадобится паяльник и соответствующие навыки. Преимущество проведенного ремонта — существенная экономия денег, ведь термистор стоит около доллара или меньше.
Принцип работы
Когда дроссель закрыт, во впускном коллекторе образуется сильное разрежение. Давление на диафрагму ослабевает, она деформируется, что вызывает реакцию чувствительного элемента. Микросхема обрабатывает и усиливает сигнал, передавая его на выходной разъём.
Для работы электроники необходимо питание. Оно формируется источником в ЭБУ и обычно составляет 5 В. Соответственно, сигнал в случае аналогового выхода составит от 0 до 5 В, точнее, чуть меньше, поскольку близкие к верхнему порогу 5 В или нижнему 0 В показания будут интерпретированы ка отказ или замыкание.
В случае частотного выхода будет меняться частота, длительность или скважность импульсов. Преобразователь в ЭБУ оцифрует сигнал и передаст его процессору для вычислений
Принцип действия датчика даления.

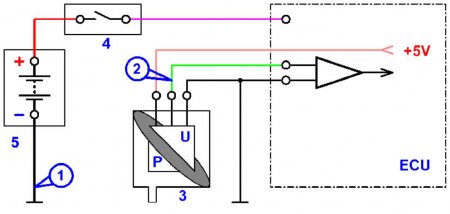

Большинство автомобильных датчиков давления преобразовывают значение давления на входном штуцере датчика в соответствующую ему величину выходного напряжения. Встречаются датчики, где в зависимости от входного давления изменяется частота выходного переменного напряжения (например, датчик абсолютного давления во впускном коллекторе производства FORD). В качестве датчиков давления во впускном коллекторе применяются датчики абсолютного давления. Внутри датчика абсолютного давления имеется вакуумная камера, из которой на этапе изготовления датчика был откачан воздух. Такой датчик «сравнивает» давление на входном штуцере с давлением в вакуумной камере — от этой разницы давлений и зависит выходной сигнал датчика.
- Точка подключения зажима типа «крокодил» осциллографического щупа.
- Точка подключения пробника осциллографического щупа для получения осциллограммы выходного напряжения датчика.
- Датчик абсолютного давления.
- Выключатель зажигания.
- Аккумуляторная батарея.
Обычно, с уменьшением величины абсолютного давления во впускном коллекторе (или, другими словами, с увеличением величины разрежения во впускном коллекторе) выходное напряжение датчика уменьшается. Но встречаются датчики, где зависимость выходного напряжения от входного давления обратно-пропорциональна. В качестве датчиков атмосферного давления применяются датчики абсолютного давления. Датчик атмосферного давления может быть выполнен как отдельный элемент системы управления двигателем, или может быть размещён непосредственно внутри корпуса блока управления двигателем. На некоторых автомобилях применяется датчик давления топлива в топливной рейке.
Как проверить ДАД компьютерной диагностикой
Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле
Данным способом можно довольно таки просто оценить состояние датчика.
Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД
Потому что ДАД не совсем ДАД
Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут
Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.
Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках
Как видим, так оно и есть. Значит на этом этапе всё в порядке.
На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа
При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного
Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.
Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.
Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.
При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.
Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!
Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.
Проверка датчика абсолютного давления
Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).
Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.
С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.
Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.
Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.
Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.
Проверка сканером OBD2
На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.
- P0105 — Неисправность цепи датчика абсолютного давления.
- P0106 — Сигнал ДАД вне диапазона.
- P0107 — Низкое давление в коллекторе.
- P0108 — Высокое давление в коллекторе.
- P0109 — Прерывистый сигнал цепи датчика абсолютного давления.
Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.
Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.
Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.
Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.
Проверка мультиметром
Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.
Таблица для проверки датчика давления аналогового типа:
| Приложенный вакуум, мБар | Напряжение, вольт | Показания ДАД, Бар |
|---|---|---|
| 4.3 – 4.9 | 1.0 ± 0.1 | |
| 200 | 3.2 | 0.8 |
| 400 | 3.2 | 0.6 |
| 500 | 1.2 – 2.0 | 0.5 |
| 600 | 1.0 | 0.4 |
Таблица показаний ДАД атмосферного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 4.35 | 1.0 ± 0.1 | |
| Зажигание включено | 4.35 | 1.0 ± 0.1 | |
| Холостой ход | 1.5 | 0.28 – 0.55 | 0.72 – 0.45 |
| Двигатель остановлен | 1.0 | 0.20 – 0.25 | 0.80 – 0.75 |
Таблица показаний ДАД турбированного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 2.2 | 1.0 ± 0.1 | |
| Зажигание включено | 2.2 | 1.0 ± 0.1 | |
| Холостой ход | 0.2 – 0.6 | 0.28 – 0.55 | 0.72 – 0.45 |
Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.
Источник
Ремонт
После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.
Ремонт датчика осуществляют в определенной последовательности:
- Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
- Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
- Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.
Принцип работы и конструкция ДАД
Датчик абсолютного давления на Ланосе определяет объем воздуха, проходящего через дроссельную заслонку. В зависимости от количества проходящего воздуха и нагрузки на ДВС, создаются электрические импульсы, которые считываются ЭБУ. На основании величины импульсов происходит корректирование топливно-воздушной смеси, подаваемой в цилиндры.
Датчик абсолютного давления воздуха в конструкции имеет вакуумную камеру. За счет этой камеры происходит сравнение давления во впускном штуцере, и формирование соответствующего сигнала в виде электрических импульсов. Расчет давления воздуха осуществляется за счет следующих действий, происходящих внутри датчика:
- В конструкции устройства имеется высокочувствительная микромеханическая диафрагма, которая деформируется при увеличении давления на впускном коллекторе
- В зависимости от величины давления, происходит растяжение диафрагмы. При ее растяжении или деформации осуществляется изменение сопротивления на четырех тензорезисторах (переменный резистор)
- В зависимости от величины сопротивления тензорезисторов, происходит колебание напряжения в цепи
- Высокая чувствительность тензорезисторов обеспечивается за счет применения кремниевого чипа, поэтому варьирующееся напряжение на клеммах датчика равняется от 1 до 4,9В
- В зависимости от величины напряжения, которое поступает на ЭБУ и фиксируется, осуществляется формирование импульса. Этот импульс подается на форсунки, тем самым отвечая за приготовление сжигаемой в цилиндрах смеси
Это интересно!Чем выше показатель давления, тем соответственно выше значение напряжения на клеммах датчика.
При не запущенном моторе давление во впускном коллекторе будет одинаковым с атмосферным, и составлять 101 кПа. Именно в этот момент датчик определяет величину атмосферного давления. Когда мотор заводится, то происходит закрытие дроссельной заслонки, что способствует возникновению разрежения и созданию давления порядка 30-33 кПа. При открытой заслонке и работающем моторе давление будет сравниваться с атмосферным, и приравниваться к 101 кПа. Колебания давления возникают при открытии и закрытии дроссельной заслонки.
| Выходное напряжение на выводах ДАД | |||
| Высота над уровнем моря | Барометрическое давление | Напряжение на выходе | |
| м | мм.рт.ст | кПа | В |
| 0-610 | 760-707 | 100-94 | 3,3-4,3 |
| 611-1524 | 707-634 | 94-85 | 3,0-4,1 |
| 1525-2438 | 634-567 | 85-76 | 2,7-3,7 |
| 2439-3048 | 567-526 | 76-70 | 2,5-3,3 |
Из принципа действия датчика абсолютного давления на Шевроле, ДЭУ и ЗАЗ Ланос видно, что этот элемент играет важную роль в приготовлении смеси. Если элемент будет работать с погрешностью или вовсе не будет функционировать, то ТВС будет насыщенной, и способствовать увеличению расхода топлива.
Как проверить ДАД компьютерной диагностикой
Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле
Данным способом можно довольно таки просто оценить состояние датчика.
Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД
Потому что ДАД не совсем ДАД
Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут
Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.
Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках
Как видим, так оно и есть. Значит на этом этапе всё в порядке.
На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа
При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного
Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.
Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.
Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.
При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.
Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!
Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.
Причины
Типичные причины кода P0106 многочисленны и разнообразны. В некоторых случаях ошибка может быть установлена в результате несвязанных сбоев, таких как:
- Серьёзные или продолжительные пропуски зажигания на одном или нескольких цилиндрах.
- Засорен каталитический нейтрализатор.
- Подсос воздуха.
- Неисправен датчик положения дроссельной заслонки.
- Неисправный датчик массового расхода воздуха (ДМРВ / MAF).
- Неисправен клапан рециркуляции выхлопных газов (ERG).
- Неисправный клапан холостого хода.
Другие причины, которые непосредственно связаны с ДАД:
- Обрыв, замыкание или повреждение проводки.
- Неисправный датчик BARO (если установлен).
- Неисправный датчик абсолютного давления.
- Неизмеренный воздух поступает во впускной тракт.
Возможен сбой модуля управления двигателем, хотя это случается редко.
Распространённые коды неисправности MAP
Ниже список кодов, связанных с датчиком MAP, которые нужно искать, если загорелся индикатор проверки двигателя:
- P0068: MAP/MAF — корреляция положения дроссельной заслонки;
- P0069: Абсолютное давление в коллекторе — корреляция с барометрическим давлением;
- P0105: Неисправность цепей MAP;
- P0106: Цепи MAP/Атмосферное давление проблема диапазон/Проблема производительности;
- P0107: Абсолютного давления в коллекторе/Атмосферное давление цепь низкое входное;
- P0108: Цепь давления MAP высокое входное значение;
- P0109: Цепь MAP/барометрическое давление прерывается;
- P1106: Цепь MAP/барометрическое давление диапазон/Проблема производительности;
- P1107: Низкое напряжение в цепи Датчика Барометрического Давления.
Примечание: иногда другие датчики или другие неисправные детали могут привести к появлению этих кодов. Даже если ваш двигатель испытывает перечисленные выше симптомы и выставляет один или несколько из перечисленных кодов OBD-II, рекомендуется проверить MAP, чтобы убедиться в его неисправности.
Ремонт при ошибке p0118
При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:
- Включить зажигание в автомобиле, однако двигатель не запускать.
- Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
- Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
- Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
- Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.
Куда смотреть при возникшей ошибки р0118
Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:
Обрыв проводов датчика на фишке
- Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
- На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
- Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
- Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
- Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
- «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
- Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
- Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.
Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!
По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.
Заключение
Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.
