Как отличить батарейку от аккумулятора: основные способы

Как расшифровать АКБ

Как уже говорилось выше, существует несколько вариантов трактовки сокращения

Этому вопросу действительно стоит уделить внимание, поскольку, встретившись с такой аббревиатурой в жизни, лучше точно понимать, о чем все-таки идет речь. Итак, теперь нужно обозначить основные направления, где используется подобное сокращение

Во-первых, АКБ – это аккумуляторная батарея. В более узком смысле – автомобильная аккумуляторная батарея, то есть разновидность электрических аккумуляторов, которые используются на автомобильном транспорте.

Во-вторых, АКБ – это акционерный коммерческий банк. Такой банк – это кредитная организация, которая осуществляет банковские операции и обслуживает широкий круг лиц (как физических, так и юридических).

Таким образом, становится более понятно, в каких сферах можно рассматривать эту аббревиатуру.

Отличия

Так как одноразовые и аккумуляторные батарейки внешне похожи, отличить их сложно. Из-за этого можно неправильно выбрать элемент питания. Можно сравнить цену – аккумуляторы стоят дороже, так как у них высокая емкость. Но некоторые обычные батарейки (литиевые) тоже стоят дорого. Поэтому нужно знать другие способы. Чтобы отличить батарейку от аккумуляторной батарейки, рекомендуется изучить надписи, маркировку, узнать напряжение.

Отличия аккумуляторных и обычных батареек.

Надписи на корпусе

Различить эти элементы питания можно по информации от производителя на корпусе. Для этого нужно знать английский язык или разбираться в электрических параметрах.

Разновидность	Надпись	Что обозначает
Простая	do not recharge Alkaline Zinc Chloride, Leclanche Lithium Silver Oxide дата	не перезаряжать щелочная солевая литиевая с оксидом серебра срок хранения батарейки
Аккумулятор	Rechargeable или Recharge Chargement rapide, normale или Quick Ni-Cd, Ni-Mh, Li-Ion mAч 1000 times	перезаряжаемый зарядка нормальная или быстрая тип элемента питания емкость количество циклов зарядки

Напряжение и емкость

Отличить аккумуляторные батарейки от обычных можно по обозначению емкости и напряжения. У АКБ напряжение бывает 1,2 Вт, а у батарейки – 1,5 Вт. У литиевых источников питания более высокое напряжение: 3 Вт у одноразовых и 3,7 Вт у АКБ. Если нет такой маркировки, можно измерить напряжение вольтметром самостоятельно или у продавца в магазине.

Внешний вид

Отличить батарейку от аккумулятора можно по размеру. Они стандартные. Обозначаются буквами АА – пальчиковые и ААА – мизинчиковые.

Тип	Обозначение	Ширина, мм	Высота, мм
Пальчиковая	АА (03)	14,5	50,5
Мизинчиковая	ААА (6)	10,5	44,5

Несмотря на то, что АКБ предназначены для таких же бытовых приборов, они могут отличаться формой, диаметром или длиной. Обычно на корпусе есть гнездо для зарядки – порт microUSB. Но некоторые производители выпускают аккумуляторы, которые не отличить от батареек. Для них требуется специальное зарядное устройство.

Маркировка

Еще один признак, по которому можно отличить обычную батарейку от аккумуляторной – это маркировка. Если остальные надписи на корпусе могут отсутствовать, она должна быть обязательно. Производители пользуются традиционной маркировкой, принятой в ЕС.

Узнать, что батарейка аккумуляторная, можно по таким обозначениям:

• HR – никель-металлогидридный. Заряжать нужно, когда полностью исчерпана емкость. Быстро теряют заряд, но лучше других держат на морозе.
• KR – никель-кадмиевый. Самый дешевый аккумулятор. Быстро разряжается при низкой температуре и при длительном хранении
• ZR – никель-цинковый. У них самое большое напряжение и энергоемкость среди остальных аккумуляторов. Но небольшой ресурс – мало циклов заряда.

Для одноразовых источников питания используется другая маркировка:

• R – солевая. Самые недорогие, но быстро разряжаются. Подходят для простых приборов.
• LR – щелочная. Подходят для больших нагрузок, работают на холоде.
• SR – серебряно-цинковая. Характеризуются высокой энергоемкостью и длительным сроком эксплуатации.

Маркировка батареек по типу.

Буква R в международной маркировке обозначает, что батарейка цилиндрическая. Цифры после этих символов обозначают размер или диаметр элемента питания в миллиметрах.

Вывод

Запомнив эти параметры, можно легко узнать, что батарейка аккумуляторная. На это указывают такие надписи:

Проверка напряжения батарейки мультиметром.

• Rechargeable или Recharge;
• емкость в mAч;
• количество циклов перезарядки — 1000 times;
• тип элемента питания Ni-Cd, Ni-Mh или Li-Ion;
• напряжение 1,2 Вт или 3,7 Вт;
• цена в 7-10 раз дороже одноразовых.

Маркировка и обозначение аккумуляторных батарей

Все свинцовые стартерные аккумуляторные батареи, которые производят в России, должны соответствовать требованием ГОСТ Р 53165-2008. В соответствии с требованиями условное обозначение типов батарей устанавливают по следующей схеме: Блок 1 – указывает на количество последовательно соединённых аккумуляторов в батарее. Блок 2 — характеризует батарею по её функциональному признаку ( СТ – стартерная). Блок 3 – номинальная емкость батареи, указанная в ампер-часах, А/ч Блок 4 – исполнение батареи

Исполнение батареи обозначается следующими символами:

• N – открытая с нерегламентированным расходом воды
• L – открытая с малым расходом воды
• VL – открытая с очень малым расходом воды
• VRLA – открытая с регулирующим клапаном.

Так, например, условное обозначение аккумуляторной батареи с 6СТ-60L указывает, что батарея состоит из 6 последовательно соединённых аккумуляторов общим напряжением в 12В, является стартовой с номинальной ёмкостью 60 А/ч, открытая с малым расходом воды.

Европейские производители присваивают стартерным батареям девятизначный номер – ETN (European Type Number). Схематично это можно изобразить так: Блок А. Содержит информацию о напряжении и ёмкости батареи. Для 12-ти вольтовых батарей номинальную ёмкость можно получить вычитая из первых трёх цифр (от 501 до 799) число 500. Например, батарея с обозначением 555065042 имеет ёмкость 55 А/ч ( 555-500=55 А/ч) или батарея с номером 680032100 имеет ёмкость 180 А/ч (680-500=180 А/ч) Блок B. Три средние цифры ETN-номера указывают на геометрические размеры аккумуляторной батареи, тип газоотвода, конструкцию крышки и крепёжных элементов.

Блок C. Последние три цифры ETN-номера численно равны 10% от тока холодной прокрутки аккумуляторной батареи. Например, если в обозначении АКБ последние три цифры 042, то ток холодной прокрутки равен 420 А.

Американские производители маркируют свои аккумуляторные батареи в соответствии с требованиями стандарта SAE. Где первые две цифры номера обозначают её типоразмерную группу и полярность, а последние три равны току холодной прокрутки при -18?С. Например аккумуляторная батарея с номером А27500 принадлежит к 27 размерной группе (306×173×225 мм), а ток холодной прокрутки, измеренный по методике SAE J537 при температуре -18?С равен 500 А. Или американский аккумулятор American c номером на корпусе 34R770 принадлежит к 34 размерной группе (260×173×225 мм) с обратной полярностью и с током холодной прокрутки 770 А.

Японские аккумуляторные батареи маркируются по внутреннему стандарту JIS. Маркировку японского аккумулятора можно схематично изобразить так:

Блок 1. Ёмкость аккумуляторной батареи измеренная по японскому стандарту, она отличается от европейского и зависит от множества параметров. Согласно этому стандарту ёмкость по японскому циклу измеряется по 5-ти часовому разряду, а европейского по 20-ти часовому. Поэтому для перевода значений ёмкости японского цикла в европейский лучше пользоваться таблицей 1. Таблица1. Характеристики АКБ японского стандарта.

Аккумулятор	Емкость (Aч, 5ч/20ч)	Ток холодного запуска (-18)	Общая высота, мм	Высота, мм	Длина, мм	Масса, кг
50B24R	36 / 45	390	—	—	—	—
55D23R	48 / 60	356	—	—	—	—
65D23R	52 / 65	420	—	—	—	—
75D26R	60 / 75	490/447	—	—	—	—
95D31R	64 / 80	622	—	—	—	—
30A19R(L)	24 / 30	—	178	162	197	9.0
38B20R(L)	28 / 36	340	225	203	197	11.20
55B24R(L)	36 / 46	410	223	200	234	13.70
55D23R(L)	48 / 60	525	223	200	230	17.80
80D23R(L)	60 / 75	600	223	200	230	18.50
80D26R(L)	60 / 75	600	223	200	257	19.40
105D31R(L)	72 / 90	675	223	202	302	24.10
120E41R(L)	88 / 110	810	228	206	402	28.30
40B19 R (L)	30 / 37	330	—	—	—
46B24 R (L)	36 / 45	330	—	—	—
55B24 R (L)	36 / 45	440	—	—	—
55D23 R (L)	48 / 60	360	—	—	—
75D23 R (L)	52 / 65	530	—	—	—
80D26 R (L)	55 / 68	590	—	—	—
95D31 R (L)	64 / 80	630	—	—	—

Блок 2. Указывает на размерную группу аккумуляторной батареи. Существует восемь размерных групп от А до Н.

Блок 3. Длина батареи в сантиметрах.

Блок 4. Обозначение полярности АКБ. Так если стоит буква R — полярность прямая, L — обратная. Для примера расшифруем японский аккумулятор с маркировкой 55D23R. Пользуясь таблицей узнаём, что ёмкость батареи при пересчете на европейский стандарт численно равна 60 А/ч а ток холодного запуска равен 525 А. Также из таблицы узнаём её габаритные размеры. Полярность прямая.

Маркировка

Емкость

аккумулятораявляется ключевым показателям этой детали. Она измеряется в Ампер-часах. На корпусе АКБ, его емкость указывать индексом Ah. Например, в автомобиле стоит аккумулятор, емкостью 60 Ah, это значит, что он способен генерировать ток, мощностью в 1 Ампер на протяжении 60-ти часов. Не стоит полагать, что емкость устройства напрямую зависит от размеров АКБ. Некоторые аккумуляторы небольшого размера способны генерировать большую емкость.

Таблица соответствия емкости АКБ к объёму двигателя

Тем, кто задавался вопросом, какой аккумулятор выбрать

для своего автомобиля, можно увидеть на иллюстрации соответствие номинальной емкости АКБ к объему двигателя.

Азиатский стандарт маркировки аккумулятора автомобиля

Азиатский стандарт имеет обозначение JIS D 5301 состоит из шести символов, которые означают:

• первые две цифры — емкость батареи, умноженная на поправочный коэффициент (эксплуатационный показатель, который характеризует соотношение между ёмкостью аккумулятора и работой стартера)
• третий символ — буква, которая указывает на отношение АКБ к определенному классу, определяющий форму батареи, а также его размеры. Всего есть 8 групп (на легковых авто используются только четыре первых) — от A до H:- A — 125 х 160 мм- B — 129 х 203 мм- C — 135 х 207 мм- D — 173 х 204 мм- E — 175 х 213 мм- F — 182 х 213 мм- G — 222 х 213 мм- H — 278 х 220 мм
• четвертый и пятый символ — число, соответствующее базовому размеру аккумулятора, обычно так обозначается его округленная длина в см
• шестой символ — буквы R или L, который обозначают расположение отрицательной клеммы на аккумуляторе.

Буквы. Аббревиатура SMF (Sealed Maintenance Free) в переводе означает, что данная батарея является необслуживаемой. То есть, доступ к отдельным банкам закрыт, доливать в них воду или электролит невозможно, да и не нужно. Такое обозначение может стоят как в начале, так и конце основной маркировки. Кроме SMF также встречается MF (Maintenance Free) – обслуживаемая и AGM (Absorbent Glass Mat) – необслуживаемая, как и первый вариант, поскольку там абсорбированный электролит, а не жидкий, как это есть в классическом варианте свинцово-кислотных аккумуляторов.

Иногда код имеет в конце дополнительную букву S, которая дает понять, что у батареи токовыводы тонкие «азиатские» клеммы или стандартные европейские.

Исполнение аккумуляторных японских аккумуляторных батарей может быть следующим:

• N — открытая с нерегламентированным расходом воды
• L — открытая с малым расходом воды
• VL — открытая с очень малым расходом воды
• VRLA — открытая с регулирующим клапаном

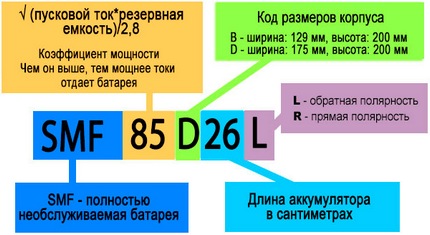

Пример такой маркировки с расшифровкой приведен на изображении ниже

Ниже приведен пример маркировки азиатской АКБ на этикетке

1 — Технология изготовления. 2 — Потребность в периодическом обслуживании. SMF (Sealed Maintenance Free) – полностью необслуживаемая; MF (Maintenance Free) – обслуживаемые, нуждаются в периодическом доливе дистиллированной воды. 3 — Маркировка параметров АКБ (старый тип) в данном случае это аналог аккумулятора 80D26L. 4 — Полярность (расположение клеммы). 5 — Номинальное напряжение. 6 — Ток холодного запуска (A). 7 — Пусковой ток (A). 8 — Емкость (Ah). 9 — Индикатор заряженности АКБ. 10 — Дата изготовления. Год и Месяц подчеркиваются маленькой отметкой.

На Азиаткских АКБ (если смотреть на аккумулятор спереди, со стороны наклейки) «плюс» располагают на правой клемме, а «минус» на левой… Но не всегда. Поэтому надо быть внимательным.

Диаметр клемм на азиатских АКБ составляет: «плюс» — 12,5 мм, а «минус» — 11,1 мм.

Для чего нужно знать цифры и буквы на зарядке

1. В первую очередь, это помогает судить о целом ряде параметров: емкость, сила холодного тока, количество батарей и многое другое;
2. Дата изготовления товара играет важную роль, потому что аккумулятор имеет срок годности;
3. Батарея для автомобиля – это сложно устройство, поэтому по надписям можно узнать практически все характеристики.

Маркировка на аккумуляторе – это не простой набор различных знаков. Даже человек, который мало разбирается в таком оборудовании, сможет понять его работу

Обратите внимание на представленное фото. Если немного изучить надписи, многое станет понятнее

Опыт пользователей

Брат все время жалуется на то, что не понимает маркировку на аккумуляторных батареях. Я никогда не отказываю ему в помощи, конечно, но каждый раз удивляюсь. Ведь он любит автомобили куда больше, чем я, а в каких-то надписях разобраться не может. Тем более, что они легко учатся.

Петр Суздалев

Не вижу смысла учить обозначения и не понимаю людей, которые хвастаются этим. Недавно прочел, что ресурс человеческого мозга ограничен — при полном заполнении объема новая информация заменяет более старую. Так зачем зря тратить память, если можно просто сохранить таблицы?

Сергей Зайцев

Наизусть обозначения не помню, конечно, но интуитивно в них разбираюсь. Когда возникают какие-либо трудности, я просто достаю таблицу, которую всегда держу в гараже. К слову, рекомендую и вам распечатать или списать шпаргалку — это полезно и удобно.

Александр Колегов

Еще в 14 лет я выучил все надписи и обозначения, которые размещают на аккумуляторных батареях. Отец с детства водит меня в автомобильную мастерскую, — он до сих пор там работает — там я научился многому. Одно время он часто менял АКБ, тогда я и выучил все обозначения наизусть. С тех пор не представляю, как можно испытывать какие-либо трудности с запоминанием. Расшифровка маркировки АКБ — это самое простое занятие, которое может быть связано с автомобилями.

Виктор Кузнецов

Раньше часто испытывал трудности с расшифровкой надписей на аккумуляторе. После прочтения тематических материалов понял, что нужно было уделить совсем немного времени вопросу, чтобы полностью разобраться в теме. Алексей Колоянов

Маркировка аккумуляторов

Чтобы сделать верный выбор при покупке нового аккумулятора, стоит учитывать не только их основные параметры, но и те, что указаны в маркировке. Для того, чтобы понимать, что значит та или иная цифра или буква на этикетке автомобильного аккумулятора, в первую очередь, необходимо определить к какому стандарту он относится.

В зависимости от места изготовления аккумулятора существует 4 стандарта: российский (по ГОСТу), азиатский (JIS), американский (SАЕ) и европейский (немецкий DIN или международный ETN).

Все стандарты включают в маркировку информацию о:

• номинальной емкости;
• компании-производителе;
• номинальном напряжении;
• токе холодной прокрутки;
• дате производства;
• полярности;
• весе акб;
• уровне электролита.

Российский стандарт

Согласно российскому ГОСТ

маркировка батареи, например, выглядит так:6СТ-55АЗ , где:6 — количество банок в аккумуляторной батарее;СТ — назначение аккумулятора(стартерная батарея);55 — номинальная емкость в Ампер-часах;АЗ — исполнение аккумуляторной батареи (А-общая крышка, З-залитая электролитом и заряженная, П-сепаратор-конверт из полиэтилена, М — сепаратор минпласт из поливинилхлорида, Э — эбонитовый моноблок, Т — моноблок из термопластичной пластмассы).

В нормативных документах на батареи конкретных типов допускается (при необходимости) указывать дополнительные обозначения.

Азиатский стандарт

Согласно азиатскому

(японскому) стандартуJIS маркировка, например,выглядит как:75B24L , где:75 — своеобразный коэффициент ёмкости, указывающий на показатели уровня пускового тока и ёмкости, но это не ёмкость в чистом виде;B — исполнение аккумулятора: тип клемм, габариты и тп. Используются латинские буквы от A до H;24 — длина аккумулятора в сантиметрах;L — расположение выводов аккумулятора: L — отрицательная клемма слева, R — отрицательная клемма справа.

Американский стандарт

Согласно американскому

стандартуSAE аккумулятор имеет подобную маркировку:А34650, где:А — тип батареи (автомобильная батарея);34 — коэффициент типоразмера и полярности (34 — 260х173х205 мм, прямая полярность)650 — ток холодной прокрутки в амперах (650А).

Европейский стандарт

По европейским

стандартамETN маркировка аккумулятора выглядит как:560 065 043, где:5 — группа ёмкости батареи 12В (5 — ёмкость от 1 до 99 Ah);60 — ёмкость аккумулятора (60Ah);065 — исполнение аккумулятора;043 — ток холодной прокрутки в амперах (430А).

Ряд зарубежных производителей батарей маркируют свои батареи специфическим образом, указывая в маркировке не емкость, а значение тока холодного запуска, которому по каталогу можно сопоставить величину номинальной емкости. Дополнительный код, собственный для каждого производителя, позволяет узнать место и дату производства батареи.

Дата выпуска аккумуляторов различных марок

На каждом аккумуляторе указана дата и место его изготовления. Чаще всего они выдавлены на корпусе. К сожалению, сейчас не существует единого стандарта маркировки этой информации, поэтому каждый изготовитель использует свой формат. Так, например, дата выпуска аккумуляторов A-mega выглядит как 0491 62-0M7 126/14

, где 14 — год (2014), а 126 — день с начала года (6 мая). Аккумуляторы Varta имеют маркировкуС0С453032 , в которой С — место расположения завода (Чехия), 0 — номер конвеера, C — тип заказа, 453 — дата выпуска (4 — 2014, 53 — май). На аккумуляторах Feon информация размещается в формате2436 , где 4 — 2014 год, а 43 — номер недели.

Маркировка

Нюансы символьных обозначений на АКБ зависят от используемой методологии. Чаще всего это европейский стандарт ETN (European Type Number), который официально сокращен в надписях до двух букв «EN». Сама маркировка состоит из 9-значного числа, разделенного на четыре зоны, последовательно указывающие на диапазон и фактическую емкость, конструктивное исполнение и 10% тока «холодной прокрутки».

Жесткая конкуренция на рынке привела к тому, что производители стараются упростить для потребителей процедуру подбора оптимальной батареи и дублируют информацию на корпусе в более понятной форме. Например, австрийский авто аккумулятор Banner дополнен наклейкой, на которой четко прописаны основные характеристики – рабочее напряжение (V), емкость в амперо-часах (Ah), сила стартерного тока в амперах (A).

На корпусе возле клеммы выбиты четыре буквы, позволяющие узнать дату выпуска. Первые две указывают на порядковую неделю, последние – на год. Чтобы перевести буквенные обозначения в цифры, следует использовать специальную таблицу.

Буква	Соответствующая ей цифра
А
B	1
C	2
D	3
E	4
F	5
G	6
H	7
I	8
J	9
K	10
L	11
M	12

Если на корпусе указано EBBF – это 41-я неделя (начало октября) 2015 года, СGBI – 26-я неделя (конец июня) 2018 г.

На батарее может присутствовать также отечественная (по ГОСТ Р 53165-2008), немецкая (DIN), американская (SAE) маркировка. Между ними существуют различия в трактовке величины пусковых токов. Не зная нюансов, достаточно сложно, к примеру, купить авто аккумулятор Bosch для корректной замены штатной АКБ Exide на «Форде», «Вольво» или «Хонде». (см. таблицу).

Соответствие тока холодного старта в различных стандартах, ампер
EN	DIN	SAE	ГОСТ Р 53165-2008
230	140	250	160
330	200	350	195
360	225	400	225
420	255	450	260
480	280	500	290
520	310	550	325
540	335	600	355
600	365	650	390
640	395	700	420
680	420	750	450
760	450	800	485

Отмененный отечественный стандарт ГОСТ 959-91 соответствовал DIN. Действующий ГОСТ Р 53165-2008 ориентирован на международные нормы IEC 60095-1:2006.

Маркировка дата выпуска аккумуляторов у разных производителей

Знать дату выпуска аккумулятора очень важно. От этого во многом зависит производительность устройства

Здесь как с продуктами в магазине – чем свежее, тем лучше.

Разные производители по-разному подходят к указанию даты производства. Иногда, чтобы ее узнать, нужно очень хорошо разбираться в обозначениях. Разберем несколько популярных марок и их обозначение даты.

Berga, Bosch и Varta

Эти марки имеют единый способ обозначения даты и другой информации. Например, может указываться значение H0С753032. В нем первая буква указывает завод-производитель, вторая – номер конвейера, третья – тип заказа. Дата зашифрована в четвертом, пятом и шестом символе. “7” – значит последняя цифра года. В нашем случае это 2021 год. Следующие две соответствуют определенному месяцу. Это могут быть:

• 17 — январь;
• 18 — февраль;
• 19 — март;
• 20 — апрель;
• 53 — май;
• 54 — июнь;
• 55 — июль;
• 56 — август;
• 57 — сентябрь;
• 58 — октябрь;
• 59 — ноябрь;
• 60 — декабрь.

В нашем примере дата производства – май 2021 года.

A-mega, FireBull, EnergyBox, Plazma, Virbac

Пример маркировки – 0581 64-ОС4 127/18. Дата зашифрована в последних пяти цифрах. Первые три цифры указывают на точный день по счету в году. 127-й день – это 7 мая. Последние две – год. Дата производства – 7 мая 2021 года.

Medalist, Delkor, Bost

Пример маркировки – 9А05ВМ. Дата производства зашифрована в первых двух символах. Первая цифра означает последнюю цифру года – 2019. Буква показывает месяц. А – январь. В – соответственно, февраль и так далее.

Centra

Пример – KL8E42. Дата в третьем и четвертом символе. Цифра 8 показывает год – 2021, а буква – месяц по порядку. Здесь E – май.

Feon

Пример маркировки – 2936. Вторая цифра указывает на год – 2019 год. Последние две – номер недели в году. В нашем случае это 36-я неделя, что соответствует сентябрю.

Fiamm

Пример – 823411. Первая цифра указывает год производства. Здесь 2018. Следующие две цифры также указывают номер недели в году. В нашем случае это июнь. Четвертая цифра показывает день недели по счету – четверг (4).

NordStar, Sznajder

Пример маркировки – 0555 3 3 205 9. Последняя цифра показывает год, но чтобы его узнать, нужно от этого числа отнять один. Получается 8 – 2021 год. 205 в шифре показывает номер дня в году.

Rocket

Пример – KS7С28. Дата указана в последних четырех символах. “7” означает 2021 год. Литера С – это месяц по порядку алфавита. 28 – это день месяца. В нашем случае получается 28 марта 2021 года.

Panasonic, Furukawa Battery

Эти производители прямо указывают дату без лишних шифров и вычислений на днище АКБ или сбоку на корпусе. Формат ЧЧ.ММ.ГГ.

Российские производители также часто прямо указывают дату производства без лишних шифров. Отличие может быть только в последовательности указания месяца и года.

Forse, FB, FireBall, Uno, Dominator, Курский аккумулятор

Код маркировки наносится на крышку аккумуляторных батарей и включает в себя:

дату производства аккумуляторных батарей,

сведения о батарее и условиях производства.

Код состоит из двух групп цифр: в первой группе четыре цифры, во второй группе — шесть цифр: 1234 567890.

Схема маркировки:

1 – номер производственной линии

2, 3, 4 – индивидуальный код партии

5 – последняя цифра года

6 – полугодие

7 – порядковый номер месяца в полугодии

Первое полугодие	Второе полугодие
1	Январь	1	Июль
2	Февраль	2	Август
3	Март	3	Сентябрь
4	Апрель	4	Октябрь
5	Май	5	Ноябрь
6	Июнь	6	Декабрь

8,9 — день (число месяца)

0 — номер бригады (возможны 2 цифры)

Пример маркировки:

2260 311321

Расшифровка:

Аккумуляторная батарея была произведена на производственной линии №2, 260 — индивидуальный код партии. Дата изготовления: 2013 год, 1-е полугодие, 1 месяц, 21 число (21 января 2013 года). Бригада №1

В связи с переносом производства на Курский завод, с 2015 года изменена система маркировки:

Пример: 0713 1 25346
0713-дата производства батареи, где 07-месяц, 13-год
1-номер смены
25346-порядковый номер изготовленной батареи.
Порядковый номер обнуляется в начале каждого месяца.

Тяжелая группа аккумуляторов маркируется несколько иначе.

Пример маркировки тяжелой группы аккумуляторных батарей:

14010243

Расшифровка:

Батарея имеет ёмкость 140 А/ч, произведена в 2010 году, 2-ое полугодие, 4 месяц второго полугодия (октябрь), бригадой №3.

Батареи азиатского производства

Для всего азиатского региона нет единого стандарта, но самым распространенным является стандарт JIS. Производители постарались максимально запутать покупателя в расшифровке кода. Азиатский тип самый сложный. Чтобы подвести показатели азиатской маркировки к европейским значениям, нужно знать определенные нюансы. Особенная разница – в показателях емкости. Например, 110 А*ч на корейской или японской АКБ равно около 90 А*ч на европейской батарее.

Стандарт маркировки JIS включает шесть символов, которые обозначают четыре характеристики:

1. Первые две цифры указывают емкость. Следует знать, что указанное значение является произведением емкости на определенный коэффициент в зависимости от мощности стартера и других показателей.
2. Второй символ – это литера. Буква указывает на размер и класс аккумулятора. Всего может быть восемь значений, которые указаны в следующем списке:
   • A — 125 × 160 мм;
3. B — 129 × 203 мм;
4. C — 135 × 207 мм;
5. D — 173 × 204 мм;
6. E — 175 × 213 мм;
7. F — 182 × 213 мм;
8. G — 222 × 213 мм;
9. H — 278 × 220 мм.
10. Следующие две цифры показывают размер аккумулятора в сантиметрах, как правило, это длина.
11. Последний символ литеры R или L указывают на полярность.

Маркировка АКБ стандарт JIS Также в начале или в конце маркировки могут указываться различные аббревиатуры. Они указывают на тип аккумулятора:

• SMF (Sealed Maintenance Free) – показывает, что батарея необслуживаемая.
• MF (Maintenance Free) – обслуживаемая батарея.
• AGM (Absorbent Glass Mat) – необслуживаемая батарея по технологии AGM.
• GEL – необслуживаемая батарея по технологии GEL.
• VRLA – необслуживаемая батарея с клапанами для регулировки давления.

Техническое обслуживание аккумуляторных батарей

Визуальный осмотр.

При проведении визуального осмотра особое внимание уделяют следующим факторам:

1. Состояние моноблока. Поверхность моноблока притирают ветошью, смоченной в растворе кальцинированной соды или нашатырного спирта.
2. Состояние полюсных выводов и клемм. Проверяют затяжку клемм, полюсные выводы смазывают техническим вазелином. При необходимости очищают полюсные выводы и наконечники проводов от окислов.
3. Крепление батареи. Прижимная планка должна плотно прилегать к крепёжному выступу моноблока и заходить в фиксирующие выемки на нем.

При необходимости между ней и выступом следует установить переходную планку. Крепёжные болты следует затягивать моментом предписанной величины.

Рисунок 21 – Щетка для очистки полюсных выводов

Измерение уровня электролита.

В батареях с прозрачным корпусом имеются отметки min/max, позволяющие оценить уровень электролита. В батареях с непрозрачным корпусом уровень электролита измеряют стеклянной трубкой диаметром Ø3-5 мм. Уровень электролита должен быть на 15-20 мм выше верхнего края пластин. Если уровень электролита ниже нормы, то в батарею добавляют дистиллированную воду, а если выше – отбирают излишки с помощью груши.

Измерение плотности электролита.

Для измерения плотности электролита используют следующие приборы: ареометр, денсиметр и плотномер. Плотность электролита позволяет оценить степень заряженности батареи. Уменьшение плотности на 0,01 г/см3 соответствует уменьшению заряженности на 6 %.

Если степень заряженности батареи составляет менее 75 % — то батарею можно эксплуатировать только в летнее время года, менее 50 % — эксплуатация запрещена.

Измерение напряжения батареи.

Для измерения напряжения батареи под нагрузкой используют нагрузочные вилки. Если напряжение в конце 5-ой секунды разряда превышает U=8,9 В, то батарея исправна (не имеет внутренних дефектов).

Общие требования

Маркировка батарей зависит не только от производителя, но и типа устройства. Это связано с тем, что для установки на спецтехнику, легковые и грузовые авто устанавливаются разные АКБ. Кроме этого, на маркировку аккумулятора автомобиля влияет и страна, в которой он используется.

На батареях в обязательном порядке должна быть указана следующая информация:

1. Название производителя.
2. Номинальный показатель напряжения.
3. Емкость аккумулятора.
4. Тип устройства, который может указываться в соответствии с требованиями сразу нескольких стандартов.
5. Количество элементов питания, установленных в корпусе батареи.
6. Дата выпуска, и чаще всего эта информация зашифрована.
7. Полярность контактов.
8. Предупреждающие символы, число которых зависит от изготовителя.

Основные стандарты маркировки

Автолюбители должны понимать расшифровку маркировки аккумуляторов, соответствующую нескольким стандартам.

Кроме батарей отечественных производителей, на рынке присутствуют американские, европейские и азиатские.

Их обозначение имеет некоторые нюансы, которые необходимо знать.

Отечественные батареи

В России маркировка АКБ регламентирует ГОСТ 959-91. Она имеет вид «А Б С Д».

Входящие в ее состав литеры расшифровываются следующим образом:

• А – число элементов питания, входящих в состав батареи;
• Б – тип АКБ;
• С – емкость прибора;
• Д – материал, из которого изготовлен аккумулятор.

В качестве примера можно взять маркировку 6СТ-60 АПЗ.

Надпись позволяет узнать, что это стартерная батарея, емкость которой составляет 60 А*ч.

Рекомендуем:  Маркировка и дата выпуска аккумулятора Varta

• Она содержит шесть элементов питания (банок).
• Последние три цифры указывают на конструктивные особенности аккумулятора:

• А – общая крышка;
• П – сепаратор изготовлен из полиэтилена;
• З – батарея залита и заряжена.

Показатель пускового тока в отечественном стандарте не входит в основную маркировку и обычно указывается отдельно.

Европейский стандарт

Производители из Европы используют обозначения в соответствии с немецким стандартом DIN либо международным ETN.

В результате некоторые параметры совпадают, а часть отличается. Согласно требованиям DIN, обозначение батареи состоит из пяти цифр (560 19), а в соответствии с ETN – имеет девятизначный код (560 059 042).

В каждом из этих стандартов первые три цифры обозначают номинальный показатель емкости АКБ. Определить его значение можно, вычитая из трехзначного числа 500. Таким образом, маркировка автомобильных аккумуляторов 560 19 (DIN) и 560 059 042 (ETN) показывает, что их емкость составляет по 60 А*ч.

Две или три следующих цифры, в зависимости от стандарта, указывают на конструктивное исполнение батареи. ETN предполагает наличие еще одной тройки цифр, обозначающих показатель тока «холодной прокрутки». Для определения этого значения цифры необходимо умножить на 10. В приведенном примере (560 059 042) показатель тока составляет 420 А.

Американский и азиатский стандарты

Азиатские производители используют для обозначения своих продуктов стандарт JIS. Следует признать, что система маркировки довольно сложная, но автовладельцам следует разобраться со всеми нюансами.

Обозначение АКБ азиатских компаний состоит из 6 символов, например, 75В24L:

1. Первые две цифры показывают емкость батареи, но номинальный параметр необходимо умножить на специальный коэффициент.
2. Литера говорит о форме устройства и соотношение его размеров.
3. Две следующие цифры указывают на длину аккумулятора в сантиметрах.
4. Последняя литера показывает расположение клеммы «минус» и может иметь лишь два значения – L или R.

Рекомендуем:  Срок хранения аккумулятора до начала эксплуатации

Чтобы разобраться в маркировке азиатских АКБ, стоит воспользоваться таблицей:

Американские компании чаще всего используют для обозначения стандарт SAE, но возможны иные варианты. Чаще всего маркировка этих продуктов содержит одну литеру и пять цифр, например, А34650.

Расшифровывается она следующим образом:

1. Буква обозначает тип батареи.
2. Две следующие цифры показывают размеры агрегата.
3. Последние цифры – номинальное значение тока «холодной прокрутки» в амперах.

1. Также на АКБ указывается дата ее выпуска и проще всего расшифровываются обозначения отечественных компаний — первые две цифры показывают месяц, а последние — год производства.
2. С датой выпуска импортной продукции разобраться значительно сложнее, так как все производители используют собственное обозначение.
3. Эта маркировка может включать в себя не только месяц и год, но также завод, тип заказа и даже номер конвейера.
