Самостоятельная диагностика и устранение неисправностей карданной передачи ваз 2107

Комментарии

Вопрос

С какого-то времени появилась вибрация, начинается со скорости 60 кмч и прекращается после 120. Заменил подвесной, заменил редуктор. Не прекращается. Залез сам. Снял кардан, осмотрел, на креплении подвесного к корпусу не до конца расточены отверстия, из-за этого подвесной крепится с натяжкой и по этому с наклоном. Расточил отверстия. Подвесной сел хорошо. Вибрация пропала. Проездил 20000 км. Появилась опять. Грешил не колеса. Вроде отбалансировал, вибрация не пропала. Поменял с зимней на летнюю резину, все то-же самое. Что не делал не исчезает. Есть небольшой люфт левой задней полуоси. Может из-за этого? А может быть не смазанное шлицевое соединение кардана?

Войдите, чтобы оставлять комментарии

Занятно пишете, жизненно.

Занятно пишете, жизненно. Все-таки, для того, чтобы делать по-настоящему интересный блог, нужно не только сообщать о чем-то, но и делать это в интересной форме.

Цена крестовины и стоимость ее замены на сервисе

Ориентировочная стоимость замены одной крестовины на сервисе около 500-600 рублей. Замена двух крестовин со снятием карданного вала стоит около 1500 рублей.

Стоимость одной крестовины около 250-300 рублей. В продаже есть как крестовины отечественного производства, так и импортные (Китай, Германия, Нидерланды).

При покупке крестовины следует ее осмотреть на наличие заводских дефектов. Все рабочие поверхности должны быть идеальными, без каких-либо сколов и зазубрин, на всех 4х пробках крестовины обязательно должны стоять сальники.

Сальники тоже должны быть идеальными. Если все эти требования соблюдены, крестовина прослужит весьма долго.

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Подвесной подшипник карданного вала

В процессе эксплуатации автомобиля на карданный вал и крестовину приходится повышенная нагрузка, поэтому неудивительно, что этот узел часто выходит из строя, требуя соответствующего ремонта и замены. В данной статье мы расскажем вам как поменять крестовину на Ваз 2107. На первый взгляд такой ремонт может показаться сложной и трудоемкой работой, однако в действительности при использовании качественного инструмента выполнить такую работу под силу каждому автовладельцу, что и позволит существенно сэкономить на обслуживании и ремонте своего автомобиля.

Симптомы поломки

Основным признаком повреждения крестовины карданного вала является появление стуков в районе моста при начале движения и переключении передач. Определить поломку можно проведя простейшую диагностику автомобиля, для чего его загоняют на яму или эстакаду, после чего руками расшатывают карданный вал вверх-вниз и влево-вправо. Если появился заметный люфт крестовины, то необходимо выполнить замену этого узла.Затягивать с ремонтом не следует, так как вышедшая из строя крестовина быстро приводит к повреждению подвесных подшипников, а такая работа имеет высокую стоимость, при этом выполнить ее самостоятельно не представляется возможным. Поэтому уже при первых признаках поломки крестовины следует выполнять ее замену.

Необходимый инструмент

Для выполнения данной работы вам потребуется следующий инструмент:

• Комплекты торцовых и рожковых ключей.
• Молоток.
• Щипцы и отвёртка.
• Бронзовая выколотка.
• Щетка по металлу.

Пошаговое описание процесса замены крестовины

Как уже было сказано выше, данные работы не представляют особой сложности, поэтому справиться с ними сможет каждый автовладелец. Расскажем пошагово как поменять крестовину на кардане Ваз 2107. На все демонтируемые с карданного вала детали необходимо нанести соответствующие метки мелком или зубилом, что в последующем при обратной сборке таких узлов упростит их установку.

Вам потребуется снять карданный вал, для чего ключом на 13 откручиваем две гайки, которыми он крепится к кузову автомобиля.

Отворачиваем заднюю часть кардана, крепящуюся к хвостовику заднего моста четырьмя болтами.

На следующем этапе работы выполняется непосредственно снятие кардана. Нужно щеткой по металлу хорошенько зачистить металлические элементы, что позволит убрать ржавчину и возможные загрязнения. Снимать кардан необходимо щипцами, что дает возможность снять стопорные кольца и с легкостью достать крестовину. При отсутствии таких специальных щипцов можно действовать отверткой и пассатижами. Выполняя такую работу, не бойтесь погнуть стопорные кольца, так как в последующем будут использоваться новые фиксаторы.

Чтобы выбить стаканчики крестовины потребуется использовать выколотку и молоток. Под проушину кардана следует подложить деревянный брусок.Выбить крестовину можно следующим образом. Сначала аккуратно бьем молотком по нижней чашке крестовины, одновременно нужно следим за тем, чтобы игольчатый подшипник не упирался в пол. После этого берем выколотку, и бьём ею по верхней чашке, что позволит выбить нижний подшипник, и вы можете с легкостью достать крестовину.

Выбив крестовину, следует аккуратно щеткой по металлу зачистить её посадочное место, после чего обычно приступают к сборке новой крестовины и ее установке в кардан.

Необходимо смазать соответствующим составом подшипники новой крестовины, после чего установить этот узел в карданный вал в обратной последовательности. Крестовина вставляется в проушины кардана, и лишь после этого аккуратно фиксируют чашечки подшипника. Следите за иголками подшипника, которые должны оставаться неподвижными.

Установив подшипники, фиксируем крестовину с обеих сторон стопорными кольцами.Вам останется лишь установить на место собранную крестовину, после чего тщательно затянуть болты и проверить правильность сборки. Собирать крестовину и все элементы необходимо в полном соответствии с заранее выполненными отметками. Помните, что при неправильной сборке этого элемента могут появиться повышенные вибрации, для устранения которых придется обращаться уже в ремонтную мастерскую.

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

• на скорости около 90 км/ч ощущаются характерные удары снизу;
• при включении задней скорости появляется вибрация;
• при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Как правильно смазать кардан?

Расскажем о правильной смазке карданной передачи без снятия деталей с автомобиля.

Вначале, как обычно, ставим ВАЗ 2107 на смотровую яму, затягиваем ручной тормоз, ставится рычаг КПП в положение «нейтральная передача», убираем вручную грязь и пыль с карданной передачи, затем проверяем, как затянуты все доступные болты и гайки и подтягиваем то, что «болтается».

• Можно всунуть отвертку и покачать, так можно определить люфт в подшипниках шарниров. В этом случае деталь придется снять с автомобиля, как было описано выше, и заменить крестовину либо поменять уплотнительные кольца.
• Кроме этого, беремся за передний вал крепко одной рукой и вращаем (качаем), осматривая муфту: нет ли углового люфта?

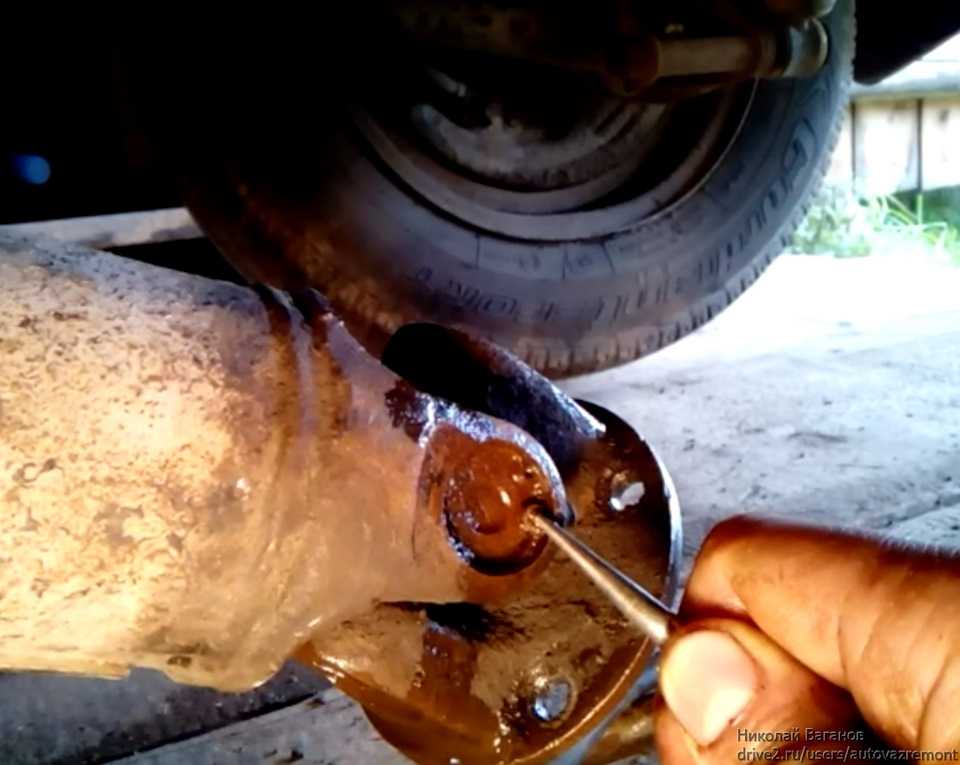

• Для смазки шлицов карданного вала нужно взять ключ на 11 мм, вывернуть пробку на фланце муфты и взять масленку, в которой можно подавать масло под давлением. Затем шприцом выдавливаем смазку (ШРУС – 4, Фиол – 2у) в шлицевое соединение, пока «не полезет» из – под сальника, затем ставим пробку на место.

Эти нехитрые советы позволят сохранять передачу ВАЗ 2107 долго в нормальном состоянии, не производя ремонт карданного вала.

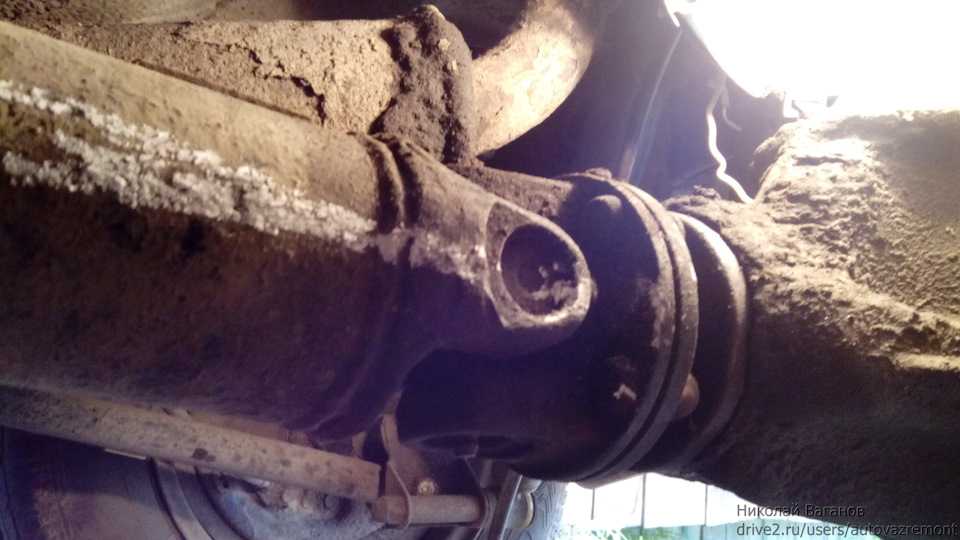

Как проверить крестовину кардана ВАЗ 2107.

Что бы понимать, что же может стучать в детали, нужно знать как она устроена. На фото ниже показаны её составляющие: 1 — сама крестовина. 2 — пластиковые заглушки. 3 — уплотнительные резиновые кольца. 4 — колпачки с подшипником внутри.

Крестовина и её составляющие

Первым признаком выхода из строя крестовины служат стуки при трогании с места и при переключении передач в районе моста. Чтобы точно определить неисправность залезаем в смотровую яму или вывешиваем машину на подъёмник (тут уж у кого какие возможности). Теперь одной рукой держим хвостовик заднего моста, а другой пытаемся крутить карданный вал попеременно в разные стороны. Неисправная крестовина будет издавать стук, а так же вы почувствуйте люфт. Даже при наличии, казалось бы небольшого люфта, стоит при первой возможности поменять неисправную деталь, так как она может за собой потянуть подвесной подшипник, эластичную муфту и другие детали.

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

• набор гаечных ключей;
• молоток и прокладка из мягкого металла;
• проставка чуть меньшего размера, чем диаметр проушин крестовины;

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

1. Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
2. Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
3. Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

1. Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

1. С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
2. Крестовина заводится в проушины конца кардана.
3. Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.
4. С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

• смазать все соединения солидолом;
• следить, чтобы на смазку не попал песок или грязь;
• проверить состояние сальников крестовины и при необходимости заменить их;
• устанавливать детали в соответствии со сделанными при демонтаже метками;
• сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

• рожковый ключ на 13;
• головка на 13 с воротком или трещоткой;
• медная или алюминиевая наставка;
• молоток;
• сжимные плоскогубцы с тонкими губками;
• универсальный съёмник;
• зубило;
• новая крестовина;
• смазка «Фиол-1» или «ШРУС-4»;
• большая отвёртка.

Для снятия кардана и замены крестовины понадобится стандартный гаражный набор инструментов

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

1. Откручиваем крепление кардана ключом на 13.
2. Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
3. При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
4. Зубилом на фланце эластичной муфты делаем отметку положения кардана.
5. Отвёрткой отгибаем обойму уплотнителя возле муфты.
6. Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
7. Откручиваем центральное крепление и придерживаем сам кардан.
8. Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

1. Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
2. Извлекаем стопорные кольца специальными клещами.
3. Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
4. Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
5. Аналогичным образом выпрессовываем противоположный подшипник.
6. Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
7. Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

1. С новой крестовины снимаем чашки и заводим её в проушины.
2. Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
3. Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
4. Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
5. Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Обслуживаемые крестовины смазывают через тавотницы специальным шприцем

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.

Замена карданного вала своими руками

Для замены карданного вала целиком или его отдельных частей нужно выполнить определенную последовательность действий:

Первым делом проверить наличие необходимого инструмента. Нам понадобится молоток, отвертка, съемник стопорных колец, наставка из алюминия или меди, а также набор ключей. Очень часто можно обойтись всего тремя размерами последних – 12, 13 и 27.
Перед разборкой поставить метки в узлах стыковки карданного вала. Самое ответственное место – соединение с задним мостом. Обычно метки ставят зубилом или наносят при помощи краски. Простая процедура, помогающая избежать проблем от неправильной сборки. Если же пренебречь этим советом, после ремонта КВ вероятно появление вибраций или полный выход из строя деталей карданного вала.
Можно снимать КВ. Для этого при помощи ключа на 13 отвернуть болты, соединяющие подвесной подшипник и поперечную опору. Далее следует заняться гайками, удерживающими карданный вал и задний мост.
Первостепенная задача – замена крестовины карданного вала. Чтобы сделать это, нужно снять стопорные кольца. Соответствующий инструмент у вас должен иметься. Далее следует расположить кардан таким образом, чтобы крестовина оказалась на весу.
Демонтаж крестовины нужно произвести оправкой и молотком. Аккуратными ударами выпрессовать чашку.
Повернув КВ на пол-оборота, можно достать чашку, которая уже выбита. Затем приступить к извлечению второй.
Если замена карданного вала не планируется, нужно тщательно прочистить проушины, в которые вставляются чашки крестовины. Не должно остаться коррозии и грязи
Особое внимание стоит уделить местам установки стопорных колец. Загрязнения в этих местах совершенно недопустимы.
Из новой крестовины нужно извлечь чашечки и установить их в проушины КВ
Затем можно одеть на место чашку

Но осторожно – очень легко потерять иголки.
Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца. Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку

После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки. То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его.

При наличии необходимых навыков заменить карданный вал целиком или отдельные его части можно за несколько часов. Главное сразу же обнаружить неисправность и незамедлительно заняться ремонтом.

Как заменить крестовины карданного вала:

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их. Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя

Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала

Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Всем привет! Уже давненько начало пощелкивать сзади при трогании и переключении передач, легкие подергивания на малых оборотах, сразу же возникла мысль о крестовинах. И вправду, при осмотре задней крестовины присутствовал ощущаемый осевой люфт между карданом и концевиком редуктора, смазка крестовины через тавотницу не помогла.

Поэтому решил заменить заднюю крестовину, в магазине выбор пал между ЗАО «Кардан» и GKN, выбрал последнюю, так как была более аккуратно и красиво сделана, да, и разница в цене небольшая. Крестовин с масленками, увы, не нашел.

Решил заменить без снятия кардана, для этого поддомкратил левое заднее колесо, поставил упоры под днище и мост.

Подготовил необходимый инструмент.

Предварительно сделал метки на кардане и хвостовике мелом, на всякий случай.

Почистил и замочил ВД-шкой чашки крестовины и открутил болты крепления к хвостовику.

Из полости между фланцами вылилось граммов 50 масла — сальник давно уже подтекает.

Гайка, вроде, на месте, не откручена, хвостовик не болтается, решил лишний раз туда не лезть.Крестовину и вправду закусывало в одной плоскости хода и имелся люфт по осям.

Много геммороя доставило снятие стопорных колец, так как не было съемника.

Снимал крестовину выпресовыванием чашек через головки на 11 и 27 тисами, а затем доставал их клещами, особых проблем это не доставило. Достаточно снять 2 чашки и вынуть крестовину с фланцем, остальное можно уже заменить вне автомобиля.

Под заедавшими чашками уже было сухо и присутствовали следы ржавчины, видно, что работало на сухую.Перед установкой проверил наличие смазки под чашками — имеется в достаточном количестве, правда, о качестве ничего нельзя сказать, напоминает свиной жир.

Чашки встали без проблем, а вот кольца в комплекте были толстоваты, пришлось стачивать чуть ли не треть от толщины, так как старые уже пришли в негодность при демонтаже.

Запрессовал крестовину тисами обратно, подбил чашки и смазал торцы пушсалом от коррозии. Правда метки стерлись и пришлось стыковать концы наугад. Кернером сделал метки на фланцах и валу, чтобы в следующий раз не перепутать. После замены щелчки пропали, никакой вибрации не появилось. Посмотрим сколько она проходит.
