Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается в первую очередь приобретением необходимых деталей. В продаже есть специальные комплекты для ВАЗ 2106. Просто покупаете и устанавливаете. Описание процесса установки обычно идёт в комплекте. Такая установка является самым простым вариантом для ВАЗ 2106. Однако, покупать весь комплект будет довольно дорого. При этом, конечно же, не придётся ломать голову над тем, что, как и куда поставить.

Другой вариант-это приобретать все детали по отдельности.

Подготовка

Установка инжектора проводится после подготовки ВАЗ 2106:

• Снятие карбюратора;
• Убираем провода карбюратора;
• Катушку зажигания;
• Коммутатор (если есть);
• Сливаем охлаждающую жидкость;
• Отсоединяем впускной и выпускной коллектор;
• Меняем принудительный обдув радиатора на электрический;
• Меняем бензобак на другой с электробензонасосом;
• Снимаем трамблёр и бензонасос;
• Устанавливаем заглушки на их место.

Перед тем как купить всё оборудование, нужно определиться с тем, какой контроллер будет установлен на автомобиль. В зависимости от этого приобретаем всё остальное.

Установка оборудования

Установка датчика положения коленвала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с отливом. Для этого сначала нужно будет снять шкив коленвала. Когда устанавливается новая крышка, то все уплотнительные детали меняются.Головку двигателя нужно будет растачивать или заменить на новую от инжекторной Нивы, т. к. у карбюраторной впускные окна меньше, чем у инжекторной. К тому же нужно будет предусмотреть крепление ресивера.

Далее, закрепляем ресивер, рампу с форсунками, выпускной коллектор. Не забываем о прокладках между соединениями. К ресиверу прикручиваем дроссельный узел.Также нужно поставить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателя установка последнего может быть затруднена, потому что его нужно расположить как можно ближе к цилиндрам.

Датчик скорости располагается между КПП и входом троса спидометра. Трубку для обратного слива топлива удобнее всего будет протянуть по днищу автомобиля ВАЗ 2106.

Плюсы перехода на инжектор

Положительных моментов при переходе с карбюратора на инжектор довольно много. Главными причинами можно назвать следующие:

1. Экономия топлива за счёт его подачи непосредственно в цилиндр двигателя.
2. Повышается мощность мотора, особенно на низких оборотах.
3. Увеличивается стабильность работы на холостом ходу.
4. Уменьшаются выбросы углекислого газа в атмосферу при использования 90% всего потенциала топливной смеси.

Инжекторная система считается более современной и экологичной. Она обеспечивает выполнение нормы Евро-2, чем не может похвастаться карбюраторный двигатель. За счёт наличия специального контроллера даже на холодном ходу автомобиль будет легко заводиться и стабильно работать.

Устройство простейшего инжектора

Самый простой автомобильный инжектор включает в себя:

• Датчики;
• Электрический топливный насос;
• Контроллер (ЭБУ);
• Регулятор давления;
• Собственно инжектор (форсунку).

Датчики необходимы для измерения параметров, таких, как:

• Масса воздуха;
• Положение дроссельной заслонки;
• Температура воздуха;
• Расход топлива;
• Положение коленвала.

ЭБУ является мозгом системы впрыска топлива. Он управляет форсунками по определённому алгоритму, обрабатывает сигналы от датчиков, производит необходимые вычисления.

Инжекторный двигатель

Электрический топливный насос принудительно нагнетает бензин к регулятору давления, который поддерживает постоянное давление в системе.

Форсунка представляет собой электромагнитный клапан, срабатывающий при подаче управляющего напряжения от ЭБУ. Момент открытия инжектора определяет количество подаваемого топлива и воздуха в камеру сгорания. Канал подачи ТВС форсунки выполнен таким образом, чтобы обеспечить эффективное распыление и распределение смеси в цилиндре.

Подкапотная проводка

Электрическая схема культового автомобиля отличается простым размещением и надёжной эксплуатацией. Провода подключаются к соответствующим датчикам, приборам и узлам. Плотность соединения обеспечивают удобные быстроразъёмные штекерные соединения.

Всю систему электрической проводки можно разделить на шесть пучков проводов:

• передний;
• задний;
• правый и левый;
• пучки фар и боковых указателей поворота;
• провода аккумуляторной батареи;
• провода панели приборов.

Полная замена подкапотной проводки необходима при наличии многочисленных скруток на старых кабелях

К подкапотной проводке можно отнести передний пучок проводов, провода для указателей поворота и аккумулятора. В моторном отсеке расположены основные датчики и приборы:

• аккумулятор;
• стартер;
• генератор;
• модуль зажигания;
• высоковольтные провода и свечи зажигания.

Аккуратно уложенные провода под капотом говорят о любви водителя к автомобилю

В качестве питающего органа для этих приборов служат самые толстые провода, соединяющие кузов автомобиля с аккумуляторной батареей и двигателем. По этим проводам протекает ток наибольшей силы при запуске двигателя. Для предохранения электрических соединений от воды и грязи провода снабжены резиновыми наконечниками. Для исключения разброса и перепутывания все провода собраны в жгуты и разделены на отдельные пучки, которые проще заменить при необходимости.

Полная замена косы исключит потерю напряжения при плохом контакте и многочисленных скрутках

Жгут обмотан липкой лентой и закреплён на корпусе, что исключает свободное свисание и захватывание отдельных проводов подвижными частями силового агрегата. В месте расположения конкретного прибора или датчика жгут разделяется на самостоятельные нити. Жгуты обеспечивают определённый порядок подключения приборов, который отражён в электрической схеме.

Подробная схема позволяет найти участок проводов с плохим контактом

Номера позиций элементов электрической цепи на схеме подключения фар ВАЗ 2101:

1. Фара.
2. Аккумулятор.
3. Генератор.
4. Блок предохранителей.
5. Переключатель света фар.
6. Выключатель.
7. Замок зажигания.
8. Сигнализатор включения дальнего света.

Защёлки на пластиковых колодках штепсельных разъёмов обеспечивают надёжное соединение, предотвращая случайную потерю контакта от вибрации.

Устройство

Если рассматривать устройство, то существуют два типа температурных датчиков. Первый представляет собой терморезистор. Это термический резистор, у которого при повышении или понижении температуры меняется сопротивление. Термистор находится внутри металлического корпуса с резьбой. На корпусе имеется хвостовая пластиковая часть. В задней части установлены контакты. Один контакт (плюсовой) имеется на хвостовой части. Он идет на приборную панель. Роль второго контакта выполняет корпус – он соединяется с общей массой.

Второй тип датчика представляет собой специальной контактор с биметаллической пластиной внутри. Последняя, в зависимости от нагрева тосола, замыкается или размыкается.

Первый датчик температуры ВАЗ-2106 используется только для того, чтобы выводить данные о нагреве тосола в системе охлаждения. С ростом температуры, меняется сопротивления датчика. Определенное напряжение подается к шкале приборов. Устройство устанавливается в блоке цилиндров двигателя в каналах системы охлаждения.

Второй температурный датчик устроен немного иначе. Он тоже реагирует на температуру тосола или антифриза, но предназначен для включения электровентлиятора на радиаторе. Устанавливается данный датчик на радиаторе.

Экстерьер

Экстерьер отечественной классики в современном мире уже не притягивает взгляды прохожих. Хотя еще в конце прошлого века она считалась эталоном красоты и стиля. В шестерке нет изящных кузовных линий, в ней преобладают лишь рубленые формы. Передняя часть модели получила хромированное окаймление радиаторной решетки и головной оптики, состоящей из четырех фар. В центре решетки – эмблема производителя. Так как ВАЗ 2106 стал обновленной версией трешки, основная концепция автомобиля не изменилась. Инженеры лишь слегка удешевили конструкцию, сократив количество дорогостоящего цинкового сплава, используемого для производства некоторых декоративных деталей.

Спустя шесть лет после начала производства шестерки было принято решение исключить красные катафоты с задних крыльев, молдинги колесных арок и нижние молдинги указателей поворота.

Несмотря на стремление к удешевлению, производителям удалось создать модель, сохранявшую высокий спрос на первичном рынке почти 30 лет.

ВАЗ-21065 WRC

Этот ВАЗ-21065 1995 года был подарен Евгению из Красноуфимска дедом, как первый автомобиль. Естественно, внук довольно быстро, за 4-5 лет, укатал «шестерку» до «тазового состояния», побывав сразу в нескольких ДТП. Но прошло время и было решено преобразовать ВАЗ-20165 в настоящий раллийный автомобиль.

Для этого двигатель был подвергнут глубокому тюнингу, в результате которого мощность повысилась до 150 л.с. со стоковых 72—75 л.с. В процессе были установлены: коленвал 21213, шатуны 129 мм (Луганск), вкладыши SM, все сальники Erling, поршневая 2105 Мотордеталь (Black Edition), кольца Кольбеншмидт, шестерёнчатый натяжитель цепи, легкий маховик, облегченный шкив под ручейковый ремень, горизонтальные карбюраторы Solex C40 addhe, бензонасос Weber, глушитель Fortluft 75мм и много всяких других «вкусных тюнинговых штучек».

Для достижения раллийного стиля ВАЗ-2106 был покрашен черным раптором, установлены гоночные накладки на колесные арки, морда вместе в головной оптикой спрятаны за черную решетку, а в капоте установлен воздухозаборник. Проект еще продолжается, но уже сейчас видно, что «дедова шестерочка» обретает новый вид и новую жизнь.

Недостатки «Нивы» 4х4 с инжектором

С какого года началось производство более надежных моделей, вы уже знаете, но есть ли у них недостатки? Их, на самом деле, совсем немного:

Но даже здесь есть положительный момент. Если вы желаете определиться, с какого года «Нива» с инжектором вам подходит, то выбирайте модели конца 90-х годов. В таком случае с подобными проблемами вам придется сталкиваться не слишком часто, а диагностируются они достаточно просто.

Они считают, что в инжекторной версии легче запустить двигатель, а расход топлива меньше. Кроме этого, подобные «Нивы» не такие старые, не требуют регулярного ремонта и серьезных затрат на обслуживание.

В настоящее время выпускаются исключительно инжекторные версии «Нивы», которые носят название LADA 4×4, 3-дверная.

Источник

Лада 2106 Euphoria — винтажная технологичность из Белоруссии

Очередной «автомобиль от деда» из Белоруссии, который реанимировали и возродили в новом качестве, что даже сейчас вызывает чувство эйфории, тихой радости и блаженства. Скажем сразу, что внешне очень мало изменений по кузову, только заменены переднее и боковые стекла от ВАЗ-2105, установлены обеленные подфарники и поворотники, прозрачные задние фонари, линзовые чешские головные фары. В салоне проведена шумоизоляция, плоставлены кастомные приборы, электростеклоподъемники «FORWARD» и хромрованный педальный узел.

Основным экстерьерным элементом, на который сразу обращаешь свое внимание, являются белые кованные диски SLIK L186S, обутые в резину Yokohama Parada Spec-2 PA01. Были также проведены и некоторые работы по двигателю и подвеске

Например, установлен карбюратор Solex 2108, бесконтактная система зажигания, выпускной коллектор MG-RACE, облегченный маховик, сцепление SACHS от «Нивы».

Установлены спереди и сзади пружины Фобос Спорт-50мм, амортизаторы Plaza Sport50, вся подвеска на полиуретане, спереди усиленные стойки стабилизатора SS20, шаровые Трек TRS Sport. Сзади стабилизатор «Тюнинг Авто» 20 мм, стойки стабилизатора 2110.

Тюнинг двигателя ВАЗ 2106

ВАЗовскую «шестёрку» начали выпускать ещё в далёком 1976 году. Эта модель давно устарела как по внешнему виду, так и по техническим характеристикам. Однако и по сегодняшний день остаётся немало приверженцев эксплуатации таких автомобилей. Некоторые владельцы стараются сохранить машину в первоначальном виде, другие — оснащают её современными узлами и механизмами. Один из первостепенных агрегатов, который подвергается тюнингу, является двигатель. Именно на его доработках остановимся более подробно.

Расточка блока цилиндров

Мотор ВАЗ 2106 не выделяется своей мощностью, ведь она составляет от 64 до 75 л. с. при объёме от 1,3 до 1,6 л, в зависимости от установленного силового агрегата. Одной из распространённых доработок двигателя является расточка блока цилиндров, которая позволяет увеличить внутренний диаметр цилиндров и мощность. Процесс расточки предполагает снятие слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерная расточка приведёт к утоньшению стенок и снижению надёжности и ресурса мотора. Так, стоковый силовой агрегат с объёмом 1,6 л и диаметром цилиндров 79 мм можно расточить до 82 мм, получив объём 1,7 л. При таких изменениях показатели надёжности практически не ухудшатся.

Процесс расточки осуществляется на специальном оборудовании (расточном станке), хотя находятся умельцы, которые проводят эту процедуру практически в гаражных условиях, при этом точность остаётся сомнительной.

По окончании процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом расточка блока состоит из таких основных этапов:

1. Демонтаж мотора с автомобиля.
2. Полная разборка силового агрегата.
3. Расточка блока цилиндров согласно желаемым параметрам.
4. Сборка механизма с заменой поршней.
5. Установка мотора на авто.

Видео: как растачивают блок цилиндров

Замена коленвала

На двигателе ВАЗовской «шестёрки» стоит коленвал ВАЗ 2103 с ходом поршня 80 мм. Помимо увеличения диаметра цилиндров, можно увеличить ход поршня, тем самым форсировав мотор. Для рассматриваемых целей мотор оснащается коленвалом ВАЗ 21213 с ходом поршня 84 мм. Таким образом удастся поднять объём до 1,65 л (1646 куб. см.). К тому же такой коленчатый вал имеет восемь противовесов вместо четырёх, что положительно отражается на динамических характеристиках.

Доработка системы впуска и выпуска

Модернизацию головки блока цилиндров и коллекторов при желании может выполнить каждый, кто владеет «шестёркой» или другой классической моделью «Жигулей». Основная преследуемая цель — увеличение мощности. Достигается она путём снижения сопротивления при подаче топливно-воздушной смеси на впуске, т. е. удалением шероховатостей. Для проведения процедуры ГБЦ необходимо демонтировать с автомобиля и разобрать. После этого узел рекомендуется помыть. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого перечня инструментов и материалов понадобятся:

• дрель с возможностью регулировать обороты;
• сверло;
• гибкая штанга;
• шарошки;
• шкурки разной зернистости;
• ветошь;
• штангенциркуль;
• выпускной клапан и набор шайб для расточки более 32 мм;
• графитная смазка;
• тиски.

Впускной коллектор

Процедуру доработки впускного тракта лучше начинать с коллектора, по которому после будут растачиваться каналы в ГБЦ. Работу выполняем следующим образом:

1. Зажимаем коллектор в тисках, на сверло или подходящую насадку наматываем тряпку, а сверху неё — наждачку зернистостью 60–80 внахлёст.

Доработка ГБЦ

Помимо впускного коллектора необходимо доработать каналы в самой головке блока, поскольку между коллектором и ГБЦ присутствует ступенька, препятствующая свободному прохождению топливно-воздушной смеси в цилиндры. На классических головках этот переход может достигать 3 мм. Доработка головки сводится к следующим действиям:

Ходовая часть, рулевое управление и тормозная система

Передняя подвеска ВАЗ 2107 имеет независимую конструкцию на двойных поперечных рычагах с двумя амортизаторами и пружинами, а также стабилизатором поперечной устойчивости. Задняя подвеска – зависимая с жесткой балкой, которая соединяется с кузовом посредством одной поперечной и 4-х продольных реактивных штанг. Дополняют конструкцию подвески два гидравлических амортизатора с цилиндрическими пружинами.

диски — 5Jxl3H2 (допустимый вылет 25-30 мм);

шины — 175/70R13 (165/70R13).

Рулевой механизм ВАЗ 2107 представляет собой глобоидальный «червяк», приводимый в действие двухгребневым роликом (передаточное число 16,4). Привод – трехзвенный (2 боковые симметричные тяги, средняя симметричная тяга, маятниковый рычаг, поворотный рычаг, сошка).

Система тормозов ВАЗ 2107 имеет ножной (падальный) привод через вакуумный усилитель. Ее конструкция предусматривает также аварийный датчик и регулятор давления тормозной жидкости в приводе задних колес. Стояночный (ручной) тормоз приводится в действие посредством троса, задействующего колодки задних колес. Задние колеса оборудованы тормозным механизмом барабанного типа.

Тормозной механизм передних колес имеет классическую дисковую конструкцию с автоматической регулировкой зазора.

Достоинства ВАЗ 2106

Основные достоинства шестерки:

1. Дешевый ремонт. Автовладельцы отмечают, что ремонтировать шестерку можно практически на коленке. Причем запчасти можно найти в любом автомобильном магазине. Иностранные аналоги повышают при этом надежность машины.
2. Жесткий металл. Несмотря на то, что вся линейка советской классики имеет однообразный дизайн и архитектуру, шестерка среди них все же отличается кузовным исполнением. В его производстве использовался более прочный металл, позволяющий автовладельцам не переживать из-за мелких ДТП. При должном уходе коррозия начинала «съедать» машину только после 10 лет эксплуатации.
3. Компактные габариты. Миниатюрность шестерки позволяет ей уверенно маневрировать на городских улочках и беспрепятственно перестраиваться в плотном городском потоке. Если автовладелец съезжает с асфальтного полотна на легкое бездорожье, компактные габариты и короткие свесы также оказываются важным достоинством машины.
4. Доступность на вторичном рынке. Вторичный рынок автомобилей буквально «кишит» подержанными шестерками. Причем ценники на б/у классику приятно удивляют. Такая машина позволяет избежать кредитов и остаться при этом «на колесах».
5. Большой вместительный багажник. Объем багажника – 400 л. Он позволяет вмещать комплект резины. Огородники используют это пространство для мешков с картошкой или удобрений.

ВАЗ-2106 “Жигули” ‘1975–2006

Основные отличия от LADA 2105 [ править | править код ]

• Более мощный двигатель объёмом 1,5 л и мощностью 77 л. с. (для карбюраторных версий);
• Изменённая, часто хромированная решётка радиатора с большей площадью (в последние годы производства на LADA-2104 в целях унификации ставились такие же)
• Немного изменена структура задних фонарей (5-секционные вместо 6-секционных у 2105);
• Более комфортабельные передние сиденья с интегрированными подголовниками (в последние годы производства на LADA-2105, 2104 в целях унификации ставились такие же);
• На части выпускаемых машин устанавливалась жестко формованная обшивка потолка салона и пластиковые вентиляционные облицовки задних стоек;
• Модернизированная передняя панель приборов (в частности добавлены тахометр и спидометр с оцифровкой до 180 км/ч, а также указатель давления масла (до 1988 года выпуска, после был заменён эконометром;
• Добавлены дефлекторы холодного воздуха («торпедо»), расположенные по центру. В то время, как в ноги (через отопитель салона) можно направить поток горячего воздуха, через эти дефлекторы можно в лицо направить струю холодного воздуха (только на скорости, давлением потока встречного воздуха);
• Пластиковые бамперы с хромированными накладками вместо более массивных алюминиевых (в последние годы производства на LADA-2105, 2104 в целях унификации и удешевления ставились такие же);
• Изменённая форма капота (в последние годы производства на LADA-2104 в целях унификации ставились такие же);
• Немного изменённая форма крышки багажника (без выштамповок), с 2008 года начали ставить крышку багажника с выштамповками, как у ВАЗ-2105, в связи с унификацией производства;
• Изменены некоторые детали салона: обивки дверей, кнопки блокировки дверей, панель радиоприемника («борода»), ручка рычага КПП, форма рулевого колеса (которая затем в связи с унификацией стала единой);
• Отличается схема электросистемы (отличия и между отдельными модификациями в зависимости от типа двигателя).

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,57
Степень сжатия:	8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин,:	54,8кВт.-(74,5 л.с.)
Диаметр цилиндра, мм:	79
Ход поршня, мм:	80
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	850-900
Максимальный крутящий момент при 3400 об/мин., Н*м:	104
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Система подачи топлива:	карбюратор
Свечи зажигания:	А17ДВР, FE65CPR, А17ДВ-10
Вес, кг:	121.0

Официальные данные (л/км)

Двигатель	Расход (город)	Расход (трасса)	Расход (смешанный)
1.2 MT 64 л.с. (механика)	10.0	6.3	7.5
1.3 MT 63 л.с. (механика)	9.4	6.9	7.3
1.3 MT 64 л.с. (механика)	9.4	6.9	7.3
1.3 MT 140 л.с. (механика)	10.2	6.2	7.9
1.5 MT 71 л.с. (механика)	9.6	7.4	8.8
1.5 MT 75 л.с. (механика)	10.3	7.4	10.1
1.6 MT 73 л.с. (механика)	10.1	6.8	8.5
1.6 MT 74 л.с. (механика)	9.6	7.1	8.5
1.5 MT 50 л.с. дизель (механика)	6.7	5.8	6.1

Комплектовалась легендарная классика четырьмя различными бензиновыми моторами, а также одним дизельным. Первый бензиновый агрегат – 1.2 литра. Его мощность составляла 64 лошадиные силы, а за подачу топлива отвечал карбюратор. Расход топлива на 100 км такой комплектации был прописан в 7.6 литра.

Следующий двигатель – 1.3 литра, мощность которого равнялась также 64 лошадиным силам. За топливо тут тоже отвечал карбюратор. Имелась и специальная версия с роторным мотором, пиковая мощность которого была целых 140 л.с. Расход бензина тут варьировался от 7.6 до 7.9 литра.

Первые силовые установки, где устанавливался инжектор, имели объем 1.5 литра. Мощность такой версии была 71 лошадиную силу, а расход – 8.9 литра. Самый большой расход имела комплектация с двигателем 1.6 литра. При мощности всего в 74 л.с., он съедал до 9.1 литра топлива. Здесь мог устанавливаться как карбюратор, так и инжектор.

Дизельный представитель обладал объемом 1.5 литра, а развивал всего 50 лошадиных сил мощности. Однако, расход его был на уровне в 6.1 литра. Все силовые установки управлялись пятиступенчатыми механическими коробками передач.

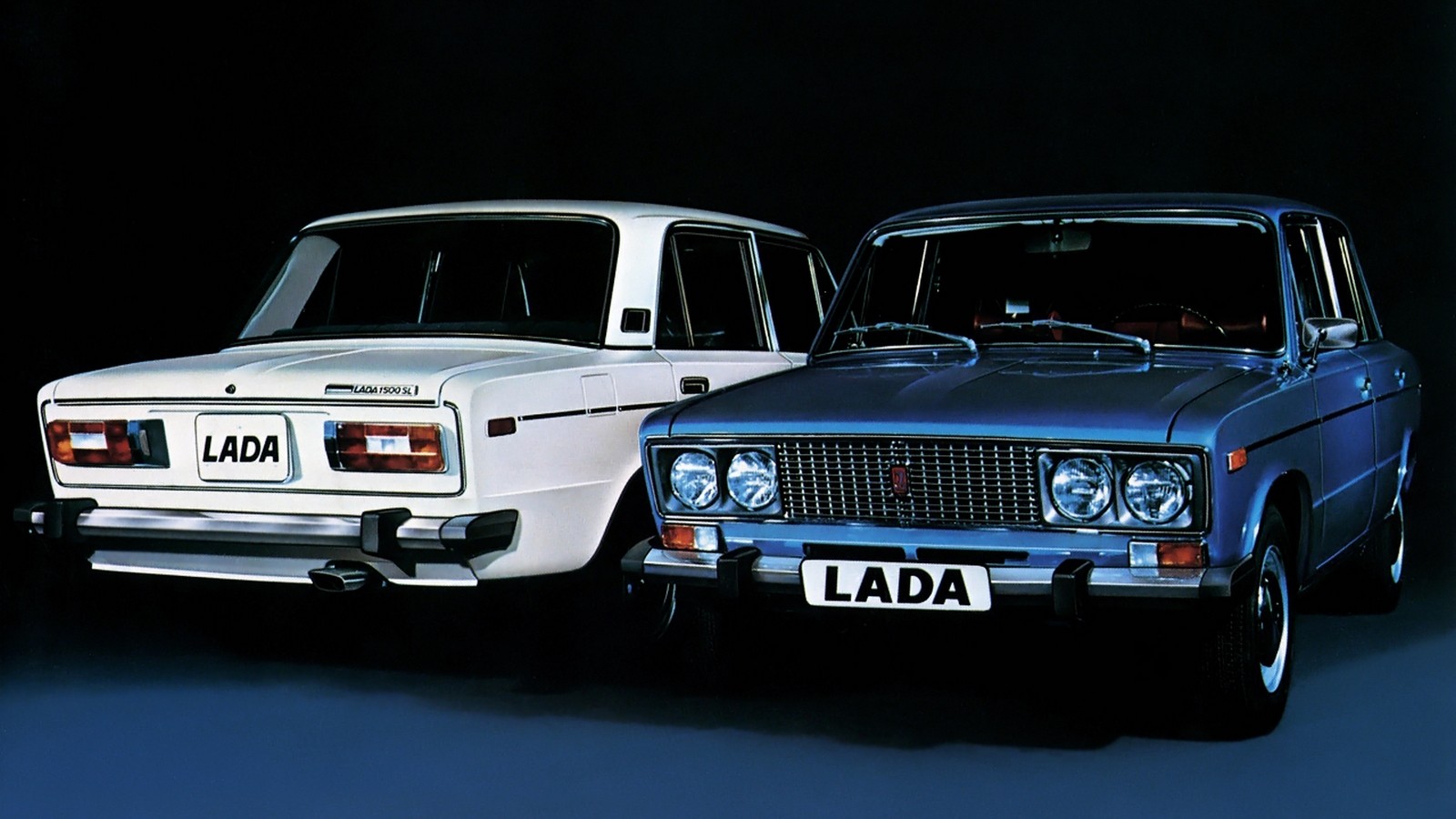

ВАЗ-2106 – техника

Вазовские дизайнеры В. Антипин и В. Пашко смогли минимальными средствами действительно осовременить «трёшку», сделать её облик строже, лаконичнее и одновременно «моднее».

Пластиковые «клыки» и окончания бамперов, обрамление фар, совершенно оригинальные по конструкции задние фонари, иные колпаки – казалось бы, мелкие штрихи, но «шестёрка» действительно воспринималась современниками как новая модель, а не модификация привычной «тройки».

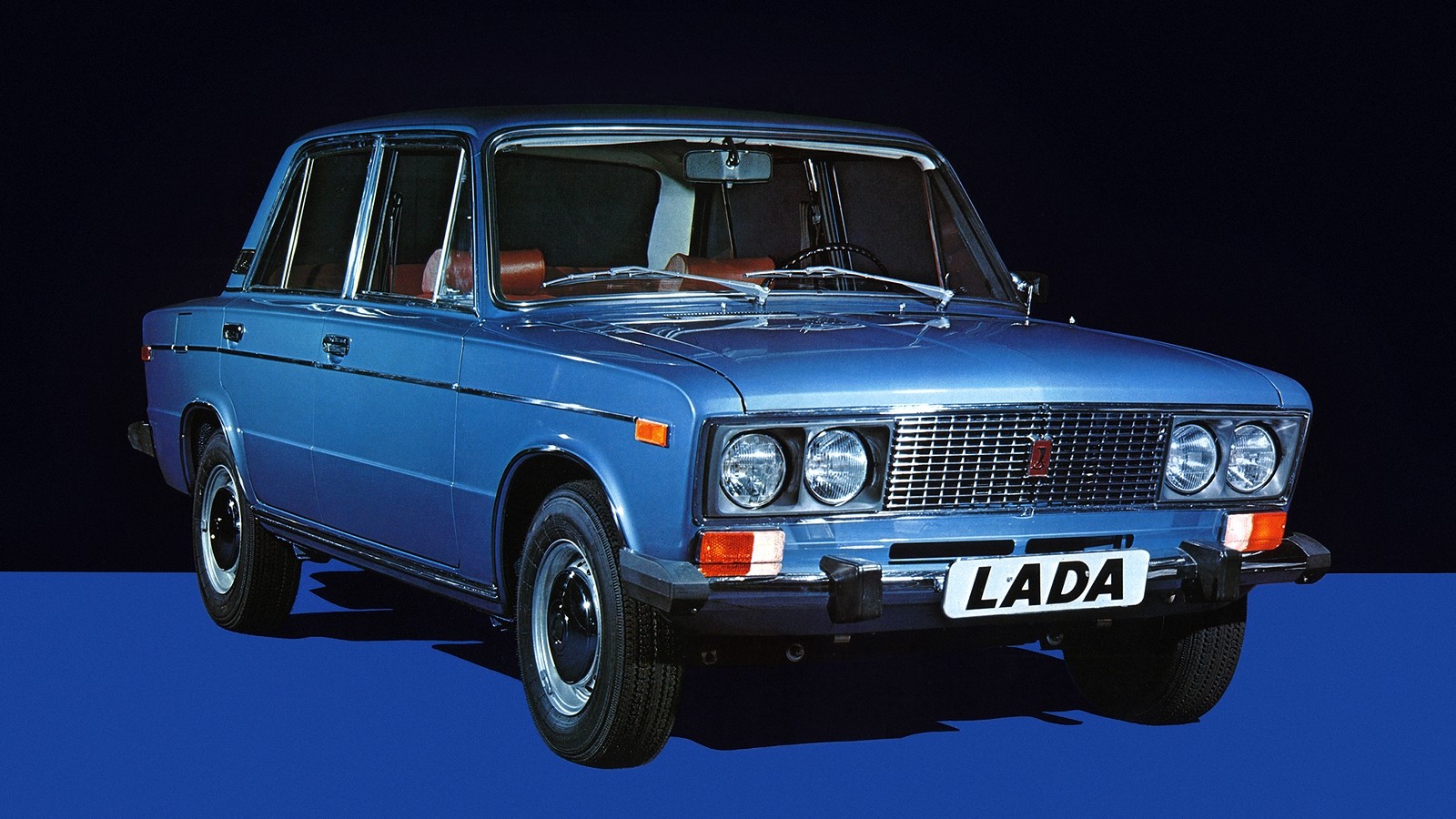

«Шестёрка» выглядела еще престижнее ВАЗ-2103

При этом перед конструкторами и художниками стояла очень непростая задача: предстояло улучшить итальянскую разработку, не испортив её при этом. К тому времени на ВАЗе уже приобрели достаточный опыт и обладали определённым вкусом, который и позволил сделать «шестёрку» еще лучше.

ПЕРЕД БОЛЕЕ ПОЗДНИМИ РАЗРАБОТКАМИ ПЯТОГО СЕМЕЙСТВА У ВАЗ-2106 ВСЕ ЖЕ БЫЛО ОДНО НЕСОМНЕННОЕ «ЭКСТЕРЬЕРНОЕ» ПРЕИМУЩЕСТВО – ЕЁ ВНЕШНОСТЬ БЫЛА КУДА БОЛЕЕ ЦЕЛЬНОЙ.

Ведь на «ноль пятой» и «ноль седьмой» моделях угловатый низ отнюдь не идеально сочетался с плавной крышей и малым наклоном стоек и стёкол (особенно – боковых).

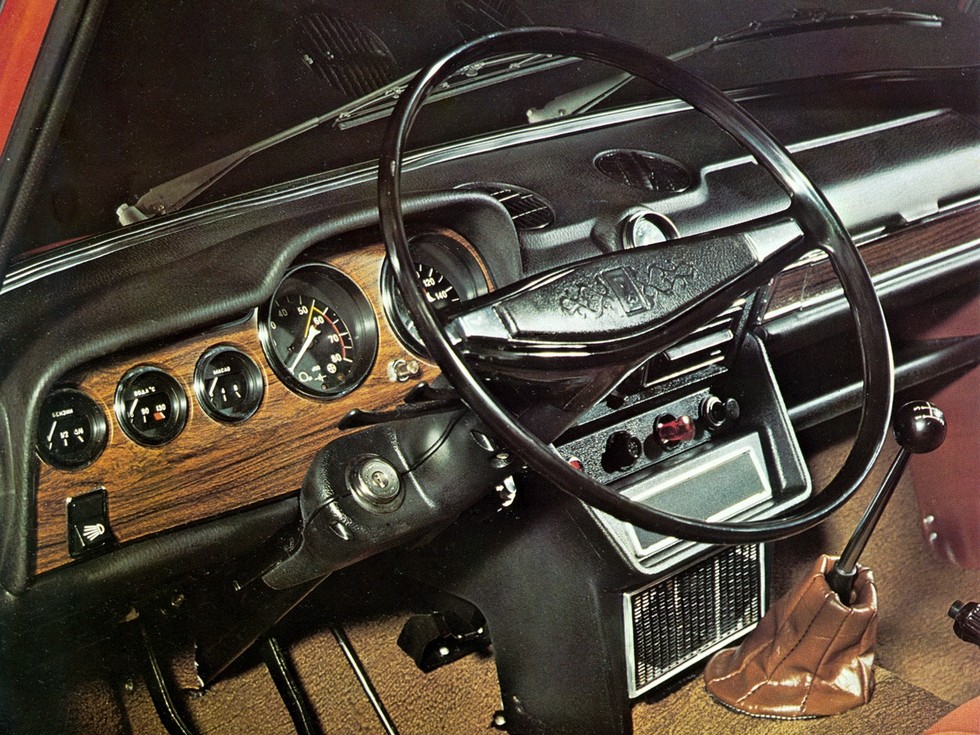

Хватало изменений и в интерьере

В салоне «шестёрки» привлекала внимание полностью велюровая обивка сидений, на передних вдобавок появились подголовники, а в комбинации приборов – отдельный сигнализатор недостаточного уровня тормозной жидкости и реостат, плавно изменяющий яркость подсветки

Читайте так же: “Новинки АвтоВАЗ 2020”

Даже такая незначительная по нынешним меркам «мелочь», как аварийная сигнализация, впервые появилась тоже именно на «шестёрке». Еще одна новая деталь – подрулевое управление омывателем лобового стекла вместо ножного включателя, характерного для более ранних моделей.

ЕЩЕ ОДНО ВАЖНОЕ ПРЕИМУЩЕСТВО ВАЗ-2106 ПЕРЕД ОСТАЛЬНЫМИ МОДЕЛЯМИ ЖИГУЛЕЙ СКРЫВАЛОСЬ ПОД КАПОТОМ. Как и в случае с 1,3-литровым вариантом 21011, конструкторы увеличили диаметр цилиндров с 76 до 79 мм, что в сочетании с “троечным” ходом поршня привело к увеличению рабочего объема до 1,57 литра

Как и в случае с 1,3-литровым вариантом 21011, конструкторы увеличили диаметр цилиндров с 76 до 79 мм, что в сочетании с “троечным” ходом поршня привело к увеличению рабочего объема до 1,57 литра.

Благодаря длинноходности мотор по сравнению с двигателем 2103 прибавил 12% крутящего момента, став заметно более тяговитым на низких оборотах. При этом конструкторы сделали трансмиссию “шестёрки” куда более “скоростной”, уменьшив передаточные числа некоторых передач и главной пары. В итоге при расчетной мощности двигателя в 80 л.с. Жигули шестой модели перешагнули полуторасотенный рубеж скорости, разгоняясь до 154 км/ч.

Двигатель 2106 объективно был вершиной советского малолитражного автопрома, ведь на более поздних моделях “классики” использовались моторы меньшего литража и развиваемой мощности, да и переднеприводные “полторашки” выдавали всего 70 “лошадок”.

Конечно, со временем у “семёрки” появилась модификация с двигателем от ВАЗ-2106, получившая обозначение 21074, а у Нивы уже в послесоветский период рабочий объем увеличили до 1700 “кубиков”.

ВО ВРЕМЕНА СССР “ШЕСТЁРКА” В ЗАДНЕПРИВОДНОЙ ЛИНЕЙКЕ ДЕЙСТВИТЕЛЬНО БЫЛА САМОЙ МОЩНОЙ СОВЕТСКОЙ МАШИНОЙ С ДВИГАТЕЛЕМ МАКСИМАЛЬНОГО ЛИТРАЖА.

Справедливости ради отметим, что “чистых шестёрок” было выпущено отнюдь не подавляющее большинство. Наиболее массовой стала модификация 21061 с полуторалитровым мотором 2103, а в конце восьмидесятых под капотом чаще всего можно было встретить самый слабый двигатель из возможных, то есть, 1 300-кубовый агрегат 21011, который ставили в кузов шестой модели до 1994 года.

Основные технические характеристики двигателя «шестёрки»

Как указывалось выше, силовой агрегат ВАЗ 2106 является результатом доработки мотора ВАЗ 2103. Цель такой доработки ясна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут засчёт увеличения диаметров цилиндров до 79 мм. В целом же новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «шестёрки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр составляет 79 мм, когда как номинальный ход поршня — 80 мм.

Коленчатый вал также был взят с ВАЗ 2103, единственное отличие — кривошип был увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. К тому же длина коленвала была тоже увеличена и составила 50, 7 мм. Из-за увеличения размеров коленвала и цилиндров удалось сделать модель более мощной: коленвал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 комплектуются карбюраторами «Озон» (до этогот периода использовались карбюраторы «Солекс»). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и продуктивностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестёрки» с 1990 г имеют рабочий объём 1.6 литра и мощность 75 лошадиных сил (74.5 л.с.). Устройство не обладает крупными габаритами: в ширину всего имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без заливаемого топлива) составляет 2.79 кг. Габаритные размеры всего мотора составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Отличительные особенности двигателя ваз 2106

Двигатель ваз 2106 – это достаточно успешная доработка предыдущей версии мотора ВАЗ-2103, во время создания которого использовались современные технологии.

Производители поставили перед собой задачу любыми способами усовершенствовать уже готовую деталь:

Мощность удалось увеличить с помощью общего действующего объема мотора

Особенное внимание уделялось улучшению цилиндра.
Такие доработки повлияли на появление блока цилиндра 2106-1002011. Помимо диаметра представленная конструкция мотора больше не имеет никаких отличительных особенностей.
Во время производственного процесса специалисты дают отдельному цилиндру собственный класс

Сегодня существует около пяти наименований, которые различаются одним миллиметром. Им присваиваются следующие символы – А, В, С, D и Е. Посмотреть условный класс мотора можно внизу основания.
Неизменной оставили основную головку блока мотора с обозначением 21011-1005011-10. Чтобы изменить общий диаметр цилиндра производителям пришлось использовать новые прокладки.
Абсолютно все стандартные и общепринятые поршни имеют много аналогичных характеристик между собой. Представленный двигатель оснащен поршнями от мотора 21011, где номинальный диаметр равен 79 миллиметрам.

В новой модели мотора есть лунки цилиндрической формы, а также в несколько раз улучшены объемы. Во время работы в каждой отдельной области абсолютно все поршни будут нагреваться постепенно и равномерно. Именно таким образом удалось компенсировать возможные тепловые деформации. Также производители расположили терморегулирующие пластины из высококачественной стали в бобышках поршня.

Как увеличить мощность двигателя ваз 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть мотора? Нужно обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев

Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается в первую очередь приобретением необходимых деталей. В продаже есть специальные комплекты для ВАЗ 2106. Просто покупаете и устанавливаете. Описание процесса установки обычно идёт в комплекте. Такая установка является самым простым вариантом для ВАЗ 2106. Однако, покупать весь комплект будет довольно дорого. При этом, конечно же, не придётся ломать голову над тем, что, как и куда поставить.

Подготовка

Установка инжектора проводится после подготовки ВАЗ 2106:

• Снятие карбюратора;
• Убираем провода карбюратора;
• Катушку зажигания;
• Коммутатор (если есть);
• Сливаем охлаждающую жидкость;
• Отсоединяем впускной и выпускной коллектор;
• Меняем принудительный обдув радиатора на электрический;
• Меняем бензобак на другой с электробензонасосом;
• Снимаем трамблёр и бензонасос;
• Устанавливаем заглушки на их место.

Перед тем как купить всё оборудование, нужно определиться с тем, какой контроллер будет установлен на автомобиль. В зависимости от этого приобретаем всё остальное.

Установка оборудования

Установка датчика положения коленвала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с отливом. Для этого сначала нужно будет снять шкив коленвала. Когда устанавливается новая крышка, то все уплотнительные детали меняются.Головку двигателя нужно будет растачивать или заменить на новую от инжекторной Нивы, т. к. у карбюраторной впускные окна меньше, чем у инжекторной. К тому же нужно будет предусмотреть крепление ресивера.

Далее, закрепляем ресивер, рампу с форсунками, выпускной коллектор. Не забываем о прокладках между соединениями. К ресиверу прикручиваем дроссельный узел.Также нужно поставить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателя установка последнего может быть затруднена, потому что его нужно расположить как можно ближе к цилиндрам.

Датчик скорости располагается между КПП и входом троса спидометра. Трубку для обратного слива топлива удобнее всего будет протянуть по днищу автомобиля ВАЗ 2106.
