Как проверяются датчики парктроника автомобиля

Как проверить мультиметром?

Самый надежный и эффективный метод проверки 3 х контактного или 2 х контактного датчика парктроника – при помощи мультиметра. Это простой электроизмерительный прибор, который позволяет проверить сопротивление, силу тока и напряжение любого устройства.

Сенсоры парктроника придется демонтировать. Удалить их с бампера не трудно. В этой работе, на самом деле, сложнее снять саму кузовную часть (если сенсоры не выталкиваются наружу). У нас есть статья с инструкциями на эту тему.

После демонтажа следует проверить питание каждой ультразвуковой метки. Рассмотрим, как прозвонить датчик парктроника мультиметром:

• Переведите прибор в режим проверки электрического сопротивления на пределе 2 кОм;
• Щупы тестера подсоедините к контактам датчиков;
• Сенсоры бывают 3 х контактные и 2 х контактные. Во втором случае, один из них – «плюс», другой, соответственно, «минус». В первом, между «+» и «-» располагается сигнальный контакт. Чтобы проверить трехконтактный датчик парктроника тестером, просто подведите щупы к нужным выходам;
• Напряжение между «+» и «-» должно быть от 400 до 700 Ом. Если тестер показывает меньшее значение, или, и вовсе, выводит «0», локатор неработоспособен.

Теперь вы знаете, как проверить каждый датчик парктроника на исправность мультиметром. Если процедура не выявит неполадок, значит сенсоры исправны, проблему придется искать в приемном блоке.

Можно ли сделать самостоятельный ремонт?

Парковочный радар, если вы заметили, устройство нехитрое. Большинство его неполадок, действительно, легко устранить своими руками. Какие причины могут привести к поломке датчиков парктроника?

1. Банальный износ;
2. Механическое повреждение (например, после удара о препятствие);
3. Обрыв проводки;
4. Неправильный монтаж (слабое крепление, наклон);
5. Проникновение внутрь влаги, пыли, грязи, из-за чего могли окислиться контакты, нарушиться изоляция;
6. Замыкание в процессоре (поломка электронного блока);
7. Сломался блок индикации (зуммер или дисплей);
8. Заводской брак.

Ремонт сигнального или аппаратного блоков лучше доверить профессионалам. Гаджет с заводским браком следует обменять по гарантии. Чтобы не допустить проникновения внутрь датчика воды или грязи, следите за герметичностью креплений, своевременно очищайте сенсоры. Держите все элементы радара в чистоте, протирайте от влаги. Регулярно проверяйте исправность проводки. Монтировать датчики парктроников следует ровно, без наклона, иначе они будут реагировать на асфальт, принимая его за препятствие. Чтобы не допустить лишней вибрации, крепите сенсоры плотно и крепко. Поломку вследствие износа или механического повреждения лечат только заменой датчиков. Единственный плюс в этой ситуации — возможность выбрать более современный вариант, который входит в рейтинг лучших парктроников.

Что делать, если не работает датчик приближения

Когда не срабатывает датчик приближения на смартфоне из-за сбоя в программном обеспечении, нужно, в первую очередь, убрать аксессуары. Если это не помогает, то установить специальную утилиту и выполнить калибровку. Не добившись желаемого, следует вернуть мобильное устройство к заводским настройкам. При отсутствии эффекта нужно отключить модуль, чтобы он не расходовал заряд батареи.

Убрать аксессуары

Частой причиной неисправной работы датчика становятся аксессуары, приобретённые для смартфона. Из-за своей конструкции они могут закрывать модуль. Как результат, мобильное устройство перестаёт распознавать расстояние до объекта.

Если на гаджет надет чехол, снимите его и проверьте, получилось ли устранить проблему. Для этого совершите звонок и убедитесь, что дисплей отключается при приближении мобильного телефона к уху.

Рекомендуем:  Режим «Не беспокоить» и как его отключить

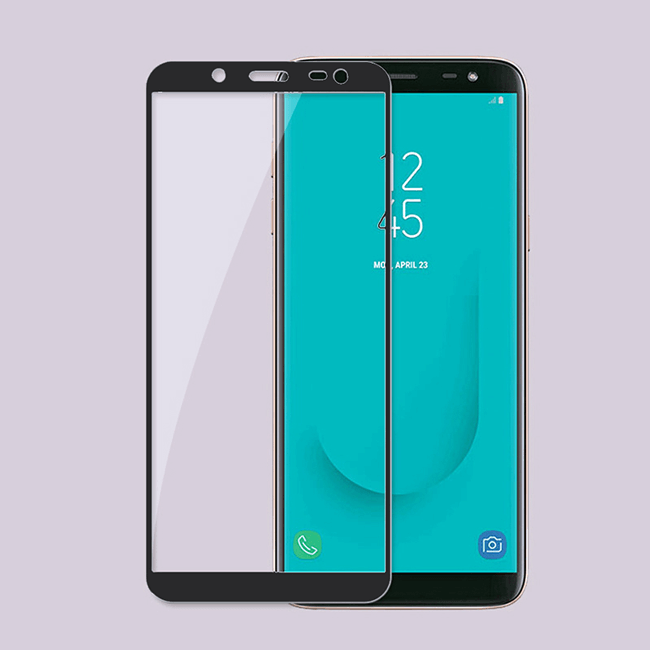

Ещё одной причиной неисправной работы датчика может быть дешёвое защитное стекло. Этот же аксессуар от надёжных и известных брендов никогда не приведёт к неполадкам. Отсоедините стекло и проверьте, как работает мобильный телефон. Если проблема устранена, купите аксессуар от производителя смартфона или других, не менее надёжных брендов.

Использовать специальное приложение

Иногда плохо работает датчик приближения по причине обновления программного обеспечения. Для решения проблемы можно воспользоваться бесплатной утилитой Proximity Sensor Reset и выполнить калибровку модуля. Для этого:

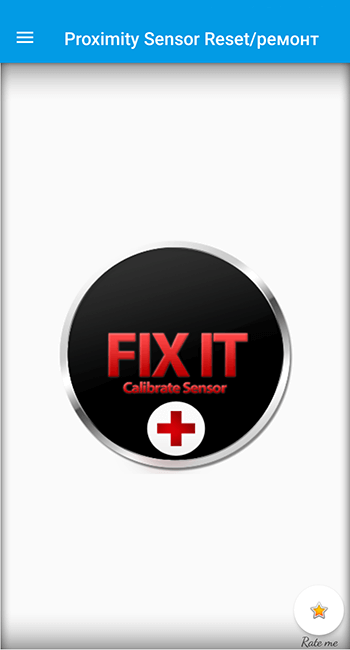

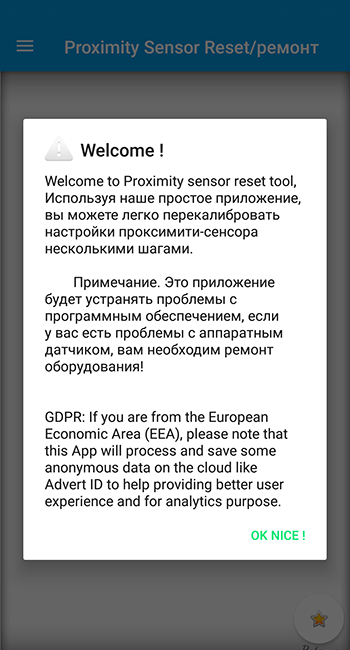

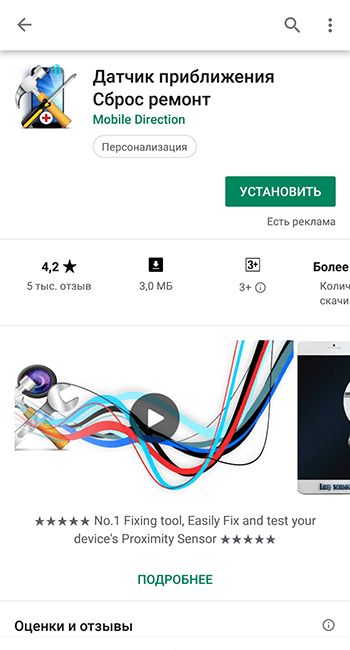

1. Загрузите Proximity Sensor Reset на Google Play.

1. Запустите приложение и начните калибровку датчика.

1. Выполните указания мастера калибровки.

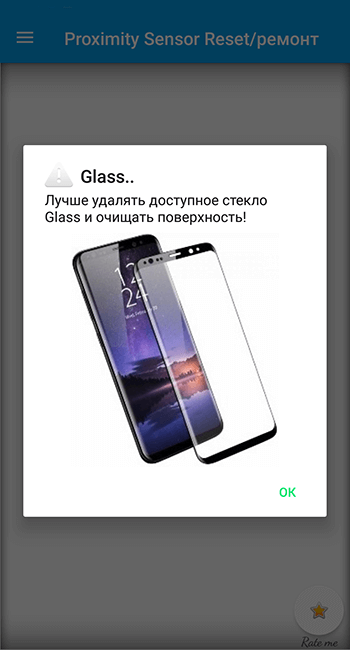

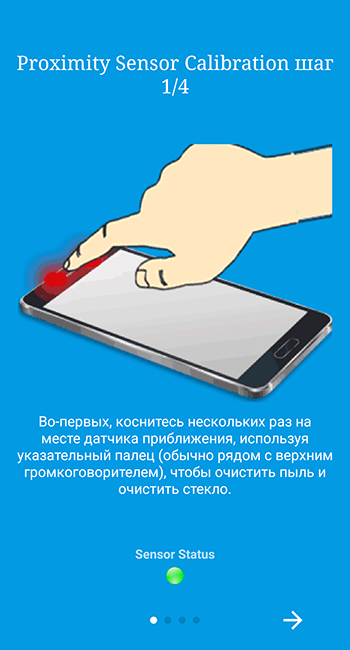

1. Пальцем коснитесь модуля, убрав возможную пыль.

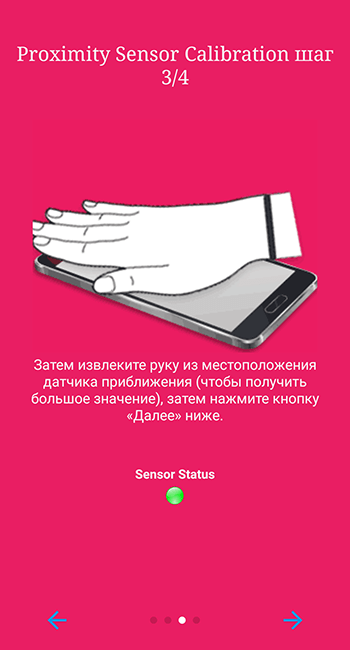

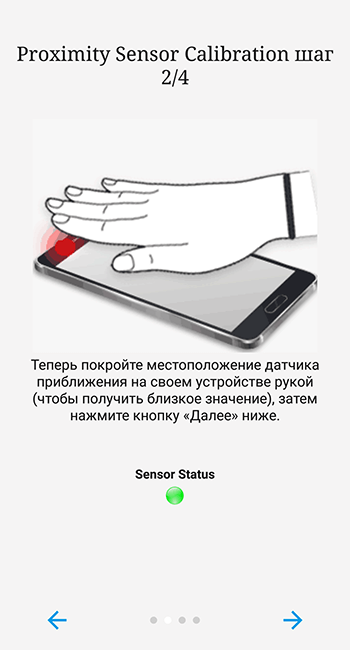

1. Закройте датчик, чтобы оповестить его о приближённом объекте, затем нажмите «Далее».

1. Откройте модуль и подождите несколько секунд, чтобы он определил наиболее удалённый предмет, затем нажмите «Далее».

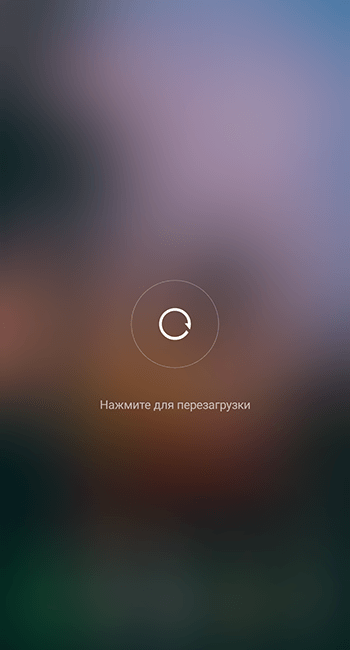

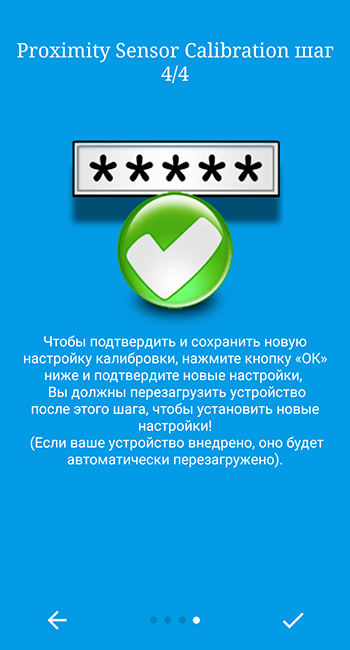

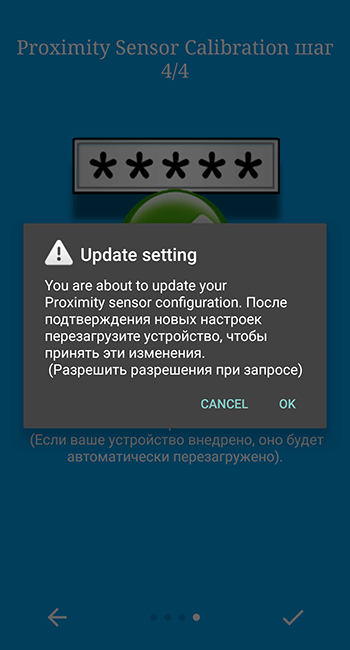

1. Подтвердите выполнение калибровки и перезагрузите смартфон.

После перезагрузки проверьте работоспособность мобильного устройства.

Восстановить заводские настройки

Возврат к заводским настройкам – это самая радикальная мера. Прибегать к ней следует, если предшествующие действия были неэффективны.

При сбросе настроек с мобильного устройства будет удалена вся личная информация пользователя. Поэтому следует предварительно перенести её в другое место, например, на компьютер.

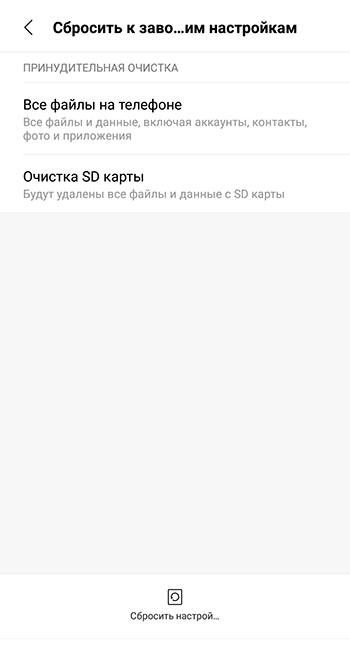

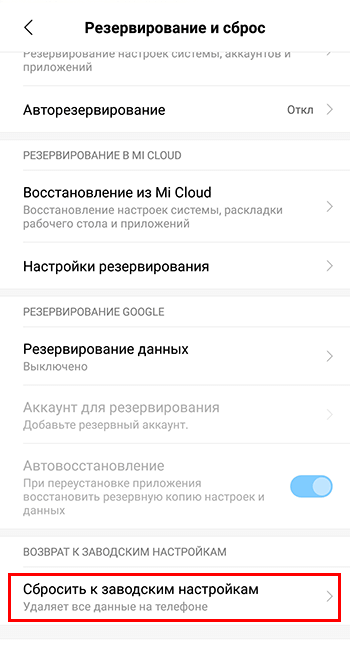

Теперь можно выполнить сброс настроек до заводских. На смартфонах разных брендов расположение этой функции, как и процесс её выполнения, разные. Найти подробное описание процедуры можно в руководстве пользователя.

После завершения операции потребуется заново настроить мобильное устройство: установить время, язык, местоположение, войти в аккаунт Google и т. д. Далее необходимо проверить работу датчика.

Отключить датчик

Если перечисленные выше действия не принесли результатов, значит, есть механическая неисправность датчика. Телефон на гарантии можно отдать на сервисное обслуживание. Если денег на ремонт нет, отключите модуль для экономии заряда батареи. В этом случае кнопки на дисплее во время разговора будут активны, ведь дисплей не будет отключаться.

Рекомендуем:  Как настроить быстрый набор на Андроид

Недостатки такого решения:

• Быстрый разряд аккумулятора во время звонков;
• Случайные нажатия кнопок на дисплее щекой или ухом.

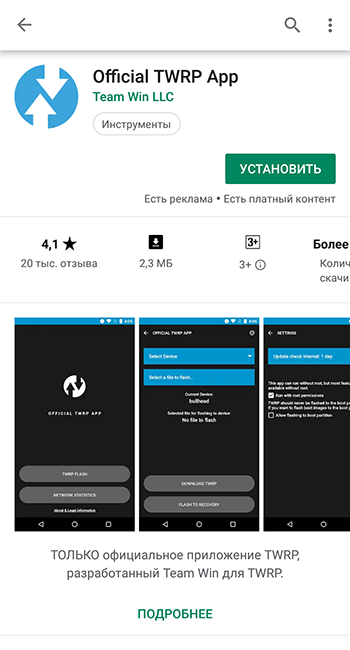

Для отключения датчика откройте Root-права на смартфон, а также загрузите утилиты Recovery TWRP (для настройки режима восстановления) и Xposed Framework (для загрузки вспомогательных модулей), чтобы настроить работу программного обеспечения и комплектующих.

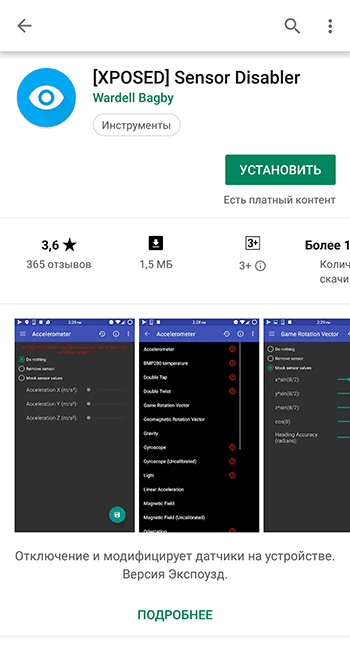

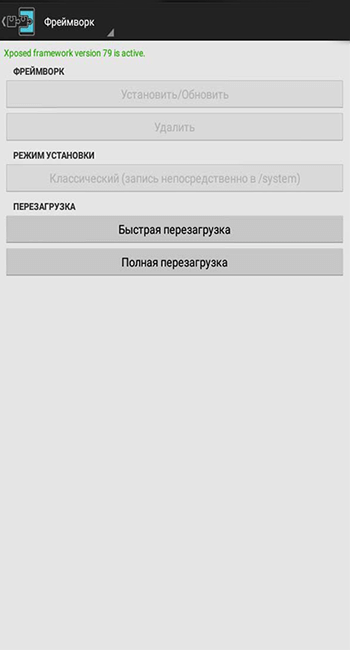

В приложении Xposed выберите и выполните инсталляцию утилиты Sensor Disabler версии 1.1.1.

Итак, если датчик приближения некорректно работает, следует убрать аксессуары, а также выполнить калибровку с помощью утилиты. Не решив проблему, нужно вернуть смартфон к заводским настройкам. Если результат отсутствует, значит, причина в механической поломке. В этом случае можно отдать мобильное устройство в ремонт или отключить датчик, чтобы он не мешал использованию смартфона.

Похожие материалытекстареа>текстареа>

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли

При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа

Важно, чтобы крепления сенсора было надежным

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру

Нужно обращать внимание даже на незначительные дефекты – царапины, трещины

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур. К нему обычно подключается один проводник

При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Конструктивные особенности и виды

Вне зависимости от того, используете ли вы штатный или самостоятельно установленный парктроник, он может выходить из строя. Причем рассматривать мы будем ситуацию, когда все было хорошо, но вдруг радар перестал работать.

В продаже и в штатной комплектации автомобилей используются электромагнитные и ультразвуковые виды парктроников. Они имеют несколько разный принцип действия, поскольку основаны на использовании различных датчиков. Если говорить о России и странах СНГ, то здесь более востребованными являются ультразвуковые системы. Они же делятся на беспроводные и проводные. С этим вопросом следует отдельно разбираться, если вы планируете самостоятельно или через автосервис монтировать радар, который не был предусмотрен с завода.

В конструкции ультразвуковых систем используются ультразвуковые датчики и блок управления. Фактически блок является мозгом оборудования.

Что же касается электромагнитного аналога, то есть роль датчика берет на себя металлизированная лента. Она фиксируется на внутреннюю сторону бампера. С помощью ленты образуется электромагнитное поле. Когда в него попадает предмет или препятствие, датчик передает сигнал на блок управления, который информирует водителя об опасности.

Преимущество на стороне электромагнитного варианта. Это обусловлено тем, что здесь, в отличие от ультразвукового конкурента, отсутствует такое понятие как слепые или мертвые зоны. Такие системы на основе ленты лучше контролируют строго заданное расстояние и площадь. То есть они характеризуются более эффективной и точной реакцией на происходящее впереди и позади автомобиля. Но совершенству нет предела. Все чаще машина получает не только штатный радар, но и дополнительно устанавливается камера. Это позволяет совместить графику, звуковые сигналы и видеоизображение.

Объективно в заднем парктронике пользы значительно больше, чем в переднем. Но и последний в определенных ситуациях очень помогает водителю маневрировать.

Как работает парктроник

Работа парктроника основана на применении физического принципа отражения волн от предметов. Теоретически можно использовать любой диапазон волн (инфразвуковые, звуковые, ультразвуковые, электромагнитные, инфракрасные и т.д. вплоть да рентгеновского излучения).

В парктрониках используют ультразвуковой диапазон волн, то есть те, частота которых выше максимальной частоты звукового диапазона волн (более 20.000 Герц). Обычно частота волн составляет около 40 килоГерц. Почему выбрана такая частота:

она не слышима для органов слуха человека;

разработано большое количество ультразвуковых излучателей и приемников различных типов (пьезоэлектрические, магнитоэлектрические и др.);

устройства передачи, приема и обработки сигналов в этом диапазоне частот просты в изготовлении;

есть с кого брать «пример» (дельфины, летучие мыши);

большинство небольших предметов из различных материалов хорошо отражают волны ультразвукового диапазона;

скорость распространения звуковой волны этого диапазона позволяет с большой точностью определить расстояние до препятствия.

Как происходит обнаружение и измерение расстояния до препятствия. Основным блоком парктроника является электронный блок. В его функцию входит:

формирование импульсов сигналов на ультразвуковой частоте определенной длительности;

обработка импульсов для передачи на излучатели;

прием отраженных импульсов с приемников (датчиков);

усиление, обработка отраженного сигнала, определение временных интервалов запаздывания;

передача результатов обработки на дисплей или иное индикаторное устройство.

Излучатели и датчики обычно размещены (иногда совмещены) в едином корпусе. Их задача – передать ультразвуковые импульсы и принять отраженный сигнал. На дисплее высвечиваются зоны контроля, предупреждения о наличии препятствий и расстояние до них. Типичная схема подключения парктроника.

Есть парктроники, которые подключаются к CAN-шине для сопряжения с оборудованием автомобиля.

Видео — установка и подключение парктроника:

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

1. Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
2. Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы — неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
3. Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
4. Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
5. Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.

Сергей Лавров показал, с какими неисправностями можно столкнуться при покупке дешевого парктроника китайского производства.

Неисправности датчика парктроника

По статистике датчики парктроника достаточно редко выходят из строя, обычно это происходит из-за их повреждения, либо некорректной работы в теплую погоду. Самыми частыми неисправностями датчика парковки являются:

Датчик парктроника с проводкой и разъемом подключения

• коррозия контактов, попадание влаги в корпус через трещины в корпусе;
• поломка электронной составляющей датчика;
• загрязнение рабочей поверхности датчика парктроника;
• механическое повреждение датчика в результате аварии, удара;
• повреждение проводки (особенно характерно для передних датчиков из-за попадания на них грязи и химических реагентов);
• производственный брак датчика, либо его низкое качество (чаще всего подделка).

В результате повреждения одного или нескольких датчиков система парктроника может либо не работать вовсе, либо же, наоборот, постоянно пищать, срабатывая ложно. А при замыкании проводов датчика в дождливую погоду часто выскакивает “Ошибка датчика парковки”.

Также иногда автовладельцы думают что неисправность возникла вследствие попадания грязи на рабочую поверхность датчика либо того, что его закрасили под цвет бампера. Следовательно возникает логический вопрос: “Можно ли красить датчики парковки?”. Ответ — да, можно, однако есть несколько условий. В частности:

Процесс покраски датчиков

• Красить датчики лучше еще до установки на машину. Если они уже установлены, то нужно вытянуть их немного из бампера (примерно на сантиметр), а бампер за ними оклеить малярным скотчем.
• Перед покраской поверхность датчиков нужно зачистить с помощью наждачной бумаги (400-ой или 360-ой). Особенно это актуально, если на датчике имеются механические повреждения или царапины.
• После зачистки поверхность датчиков нужно обезжирить.
• Загрунтовать акриловым грунтом.
• Если датчики новые и пластмассовые, то можно зачистить поверхность мелкой наждачной бумагой или серым скотч брайтом и нанести грунт по пластику.
• После описанных процедур датчики можно красить.

В интернете немало отзывов о том, что датчик парктроника перестал работать после покраски. Однако большинство из них связано с тем, что в процессе работы была нарушена технология покраски и предварительной обработки их поверхности.

Стоит отметить, что те системы парковки, которые устанавливаются на автомобиль с конвейера являются более сложными. И чаще всего при выходе из строя даже одного датчика система полностью теряет работоспособность. Те же системы парковки, которые были установлены дополнительно являются более простыми. У них при выходе одного из датчиков парктроника из строя работоспособность частично сохраняется.

https://youtube.com/watch?v=-VBEkzKWBuE

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.
