Принцип работы корректора фар

Какими бывают корректоры фар авто

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

• два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
• исполнительные механизмы, соединённые с корпусом блок-фар;
• электронный блок управления с индикаторами;
• клавиша (переключатель) ручной коррекции положения фар.

Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

• Десять многожильных проводов сечением 0,35 м 2 . Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
• Две поливинилхлоридные трубки 1,6 и 2,5 м.
• Двадцать клемм типа «мама».
• Две 11-ти контактные колодки.
• Одна 5-ти контактная колодка.
• Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защиту с применением талька. Если его нет, можно использовать пудру. С одной стороны провода распаиваем клеммы, которые затем вставляем в колодку подключения блока управления. Чтобы не ошибиться с длиной проводов, заготовленные жгуты предварительно примеряем по месту крепления. После этого, проводку вставляем через резиновую заглушку в отверстии в моторном щите, в котором ранее были трубопроводы гидрокорректора.

На втором конце проводки распаиваем клеммы и ставим их в гнёзда колодки подключения моторредукторов. Как правило, в готовых комплектах колодки моторредукторов продаются в резиновых защитных чехлах. Если их нет, то можно заизолировать колодки термоусадочными трубками и герметиком.

Питание подключается с помощью двух толстых проводов и четырёх клемм типа «мама» (одна широкая и три узких). Для нормальной работы корректора питание для блока управления должно подаваться при включении ближнего света. Проще всего это можно организовать подключением к клемме №10 выключателя №64 блока питания задней противотуманной фары. Массовый провод можно подключить через свободную клемму провода, который идёт к реле зажигания.

После этого устанавливаем моторредукторы на штатное место с прокладками, которые идут в комплекте. Все жгуты следует прикрепить к штатной проводке нейлоновыми стяжками.

Устройство гидрокорректора фар

Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

• основного цилиндра, смонтированного в районе приборной панели;
• системы трубопроводов;
• исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:

Артикул гидрокорректора	С какими моделями совместим
2105-3718010	2105—2107 («классика»)
2108-3718010	2108—21099 (семейство Samara)
2110-3718010	2110—2112 (семейство 110)
2114-3718010	2113—2115 (Samara 2)
21213-3718010	21213 «Нива»

Личный кабинет Платон: вход по логину и паролю

«Платон» (сокр. от «плата за тонны») – система взимания компенсации за передвижение грузовых автомобилей по федеральным трассам. Мера является обязательной и применяется относительно большегрузов вместимостью от 12 тонн. Говоря простым языком, водители грузовиков должны платить деньги в казну за то что они портят дороги, эти денежные средства идут на ремонт этих дорог. Чтобы было удобно, владельцам большегрузов необходим личный кабинет Платон. Как его получить и для чего он нужен мы подробно объясним в этой статье ниже.

Регистрация в личном кабинете

Для прохождения регистрации пользователю понадобятся действующие номер телефона и электронная почта. Чтобы начать процедуру, необходимо кликнуть значок «Зарегистрироваться» на странице lk.platon.ru

Система предложит выбрать страну проживания и тип клиента:

• физическое лицо
• индивидуальный предприниматель
• юридическая организация

От статуса плательщика будет зависеть пакет документов, который потребуется при заполнении персональной анкеты.

Нажав кнопку «Далее», пользователь будет перенаправлен к разделу «Данные о владельце ТС».

1) Физическое лицо При заполнении персональной анкеты ФЗ указывает следующие сведения:

• фамилия и имя владельца ТС;
• ИНН (указан в свидетельстве о постановке на учет в органах налоговой);
• действующий e-mail;
• контактный телефон.

По окончании процедуры регистрации на почту будет отправлено информационное письмо.

2) Индивидуальный предприниматель ИП также заполняет ФИО, контакты, вводит действующий ИНН и ОГРНИП.

Система запрашивает сокращённое наименование ИП. При его отсутствии данную графу можно оставить пустой, либо указать фамилию владельца ТС.

3) Юридическое лицо Представитель организации указывает следующие данные:

• форма организации;
• полное наименование учреждения;
• сокращенное наименование ЮЛ;
• официальный e-mail учреждения;
• контактный телефон;
• КПП;
• ИНН;
• ОГРНИП;
• Юридический адрес компании.

После заполнения персональных сведений пользователь переходит к указанию своего местоположения. ФЗ и ИП выбирают адрес по месту регистрации, а также фактический.

ЮЛ могут проставить отметку, что адрес местонахождения совпадает с юридическим, либо заполнить графы вручную.

Заявитель также указывает банковские реквизиты получателя, среди которых:

• наименование банка получателя;
• БИК банка получателя;
• корреспондентский счет;
• расчетный счет;
• наименование получателя.

При наличии официального представителя владелец ТС может оформить на его имя личный кабинет Платон. С помощью второго аккаунта доверенное лицо получит доступ к операциям клиента и будет представлять его интересы. Данная функция получила название «Менеджер ВТС». Для ее подключения пользователь указывает ФИО представителя, его почту и номер мобильного. Пользователи, не имеющие доверенных лиц, о.

Вход в личный кабинет Платон

Для входа в систему «Платон» заявитель должен указать пароль с достаточным уровнем сложности и загрузить на сайт сканы документов:

• свидетельство о государственной регистрации;
• свидетельство о постановке на налоговый учет.

Сотрудники «Платон» проверят загруженные документы на подлинность. О результате проверки пользователь системы будет уведомлен по эл. почте.

Как установить электрокорректор фар на гранту

Статья будет полезной не только владельцам автомобилей ВАЗ, которые с завода укомплектованы ненадежным гидрокорректором, но и автолюбителям, желающим своими руками установить на автомобиль ксенон. Установка корректора фар автоматического действия в таком случае обязательна.

Рекомендуем ознакомиться с принципом работы корректора фар. Понимание устройства поможет понять, какие именно детали нужны для правильной работы системы. Возможно, после прочтения статьи о собственноручном ремонте гидрокорректора и электрокорректора идея поиска поломки, из-за которой не работает корректор фар, и восстановления штатной системы покажется вам более привлекательной.

Выбор и покупка установочного комплекта

Минимальный установочный набор:

• 2 сервоприводы;
• блок управления;
• переключатель;
• проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

• с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
• с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

1. Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».
2. Вместо исполнительных механизмов гидрокорректора установите моторедукторы.
3. Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.
4. Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

Как работают такие устройства?

Корректоры предназначены для поддержания светового потока от головного освещения машины в неизменном положении независимо от степени его загрузки. Первоначальная настройка системы производится при незагруженном автомобиле, а в дальнейшем возможна его корректировка. Прибавление груза в багажнике или посадка пассажиров в салон приводят к тому, что задняя часть машины проседает, что приводит к направлению светового пятна вверх. Этим создаются помехи в виде ослепления водителей встречных машин, а также ухудшается освещённость дорожного полотна.

Чтобы исключить возможность появления такой ситуации, водитель имеет возможность для корректировки освещения дороги. Это делается при помощи кнопки управления на передней панели автомобиля и исполнительных механизмов, которые устанавливают в фарах.

Для примера рассмотрим принцип работы электромеханического корректора фар. В его состав входят такие устройства:

• Блок управления на передней панели;
• Редуктор с приводом от электродвигателя, устанавливаемый в каждую фару;
• Электрические провода для соединения блоков между собой.
• Изменение потока света происходит при переключении переключателя, который подаёт напряжение бортовой сети на электродвигатель редуктора. Его шток связан с отражателем и в зависимости от подаваемого питания, передвигает вверх или вниз. Это приводит к изменению направления пучка света.

Установка автокорректора

Цены на приобретение и установку системы коррекции фар в сервисных центрах варьируются, и при этом не всегда по карману. Поэтому есть вариант соорудить и установить конструкцию своими руками. Динамический вариант корректора в домашних условиях изготовить нельзя, но вполне реально сделать электромеханическую конструкцию.

Такой автокорректор работает на моторедукторах, установленных в каждой фаре и блоке управления, которые можно вполне свободно и недорого приобрести на любом авторынке. Дополнительно понадобятся провода и крепежи, колодки и клеммы, кембрик, паяльник и изоляция.

Выбирать комплектующие необходимо соответственно габаритам штатного корректора и устанавливать в предусмотренное для этого место заводом-изготовителем. Для этого нужно провести демонтаж сломанного устройства.

Порядок установки автокорректора фар:

1. Перекрыть трубки в районе аккумулятора и слить жидкость, находящуюся в них.
2. Снять главный цилиндр, проворачивая отверткой против часовой стрелки на зажиме, крепящем его.
3. Демонтировать рычаг управления с блока корректора в салоне машины с помощью свечного ключа.
4. Вытащить блок, трубопроводы и пробку с моторного щита.
5. Подготовить электропроводку для соединения блока и моторедукторов.Необходимые элементы:
   • Многожильные провода сечения 0,35 м² и длиной 1,65 м – 5 шт.
   • Многожильные провода сечения 0,35 м² и длиной 2,55 м – 5 шт.
   • Клеммы «мама» — 20 шт.
   • Поливинилхлоридные трубки – 2 шт.
   • Колодки 5-ти контактные – 1 шт.
   • Колодки 11-ти контактные – 2 шт.
   • Толстые провода для питания с длиной для конкретного автомобиля – 2 шт.
6. Нарезать провода нужной длины, предварительно примерив к месту крепления, надеть защиту с помощью талька или пудры. С одной стороны, распаять клеммы и вставить в колодку подключения.
7. Протянуть проводку через отверстие моторного щита, где ранее были трубопроводы.
8. Распаять клеммы на другом конце проводки и вставить в гнезда для подключения моторедукторов, предварительно заизолировав колодки.
9. Подключить питание от 2-х толстых и 4-х клемм «мама», то есть клемма №10 + выключатель №64 + блок питания задней противотуманки.
10. Массовый провод подключить посредством свободной клеммы, поступающей к реле зажигания.
11. Установить моторедукторы в штатное гнездо с применением прокладок и жгутов, с помощью которых они крепятся к штатной проводке.
12. Настроить корректор в нулевом положении.

Если все же автокорректор приобретается отдельно, то, как правило, бывает укомплектован датчиками, электроблоком управления, проводкой и приводными устройствами, что позволяет без особого труда установить корректор на конкретную машину. Автолюбители отмечают в основном 2 фирмы, специализирующиеся на производстве автокорректоров фар – это Hella и SmartEye.

• Автокорректоры от немецкой компании Hella можно устанавливать на любую марку машины. Есть вариант использования устройства как в дополнение к ручному корректору, так и как самостоятельный девайс с возможностью использования как ручного, так и автоматического режима. С помощью инструкции установка производится своими руками довольно просто.
• Автокорректоры от SmartEye являются дополнительной опцией при переоборудовании штатных электромеханических систем. Принцип действия заключается лишь в определении положения кузова к плоскости дороги, тем самым изменяя угол наклона фар.

Автокорректор фар является неотъемлемой и обязательной составляющей транспортного средства, особенно оснащенного ксеноновыми лампами. За счет этого модуля решается ряд важных задач водителя: безопасность движения в темное время суток и в плохую погоду, правильное освещение при неравномерной загруженности автомобиля, сглаживание негативного влияния ксенона на водителей встречного транспорта, беспрепятственное прохождение ТО. Правильный свет автомобиля – залог комфорта и безопасности на дорогах.

Устанавливаем электрокорректор фар

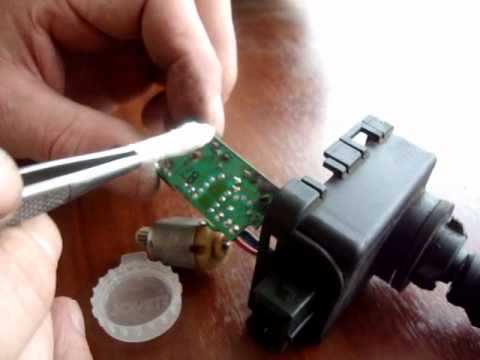

Разборка и чистка электрокорректора фар

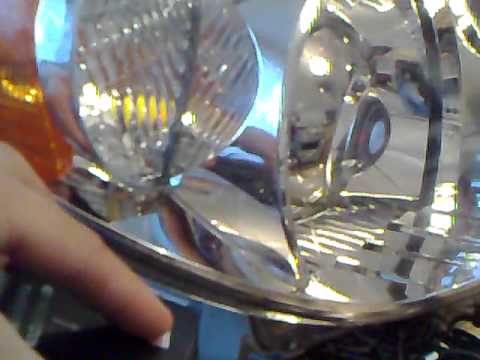

Би-линзы+авто корректор

Замена моторчика эл.корректора

Как работает гидрокорректор

По названию устройства можно понять, что в основе его действия лежат гидравлические закономерности. То есть изменяющееся давление рабочей жидкости в системе приводит к механическим перемещениям нужной детали. Так и есть в действительности. Вся система регулировки направления потока света состоит из таких основных узлов:

• главного цилиндра;
• соединительных трубок;
• рабочих цилиндров (на каждой блок-фаре);
• передающих усилие рычагов.

При нормально работающем гидрокорректоре отражатели должны реагировать на повороты ручки. Это легко проверить в темное время суток, наведя свет фар на вертикальную плоскость (какую-нибудь стену, например). Если отражатели остаются неподвижными, это говорит о возможной поломке системы регулировки.

Виды корректоров фар

Принцип работы и устройство корректоров фар существенно не различается в зависимости от типа устройства. Три главных элемента в его конструкции – это:

• датчик просвета пути;
• механизм управления;
• мотор с редуктором.

Единственное отличие – в способе настройки. О видах регуляторов и пойдёт речь дальше.

Ручной

Корректоры фар этого типа, как становится понятно из названия, активируются вручную. В устройстве используется один из видов приводов:

• механика;
• гидравлика;
• пневматика;
• электромеханика.

Стандартный вид ручного корректора.

Включение происходит благодаря повороту маленького тумблера-колёсика. Он имеет специальную шкалу с разметкой положения фар – либо числовую, либо графическую. Оценив изменение центра тяжести своего авто после загрузки багажника, водитель выбирает и выставляет с помощью колёсика скорректированное положение огней.

После этого в дело включается мотор. Редуктор после получения команды от колёсика приводит в движение специальный шток, который ходит взад-вперёд под фарой. Касаясь её, он задаёт фаре требуемый угол наклона. Вот так всё просто. Собственно, эта простота использования – один из главных плюсов ручных корректоров, наравне со стоимостью. Их себе могут позволить водители недорогих или старых машин.

Автоматический

Этот же вариант вовсе не требует никакого вмешательства человека. Регулировка положения фар осуществляется автоматически. Если датчики фиксируют отклонения от нормальных показателей, система сама корректирует направление света. Автоматические корректоры лучше всего подходят для фар на галогене или ксеноне. Последним регулятор так и вовсе необходим.

Так выглядит автоматический корректор.

Основные детали этого автоматизированного механизма – ротор и статор. На дне кузова закреплены несколько бесконтактных датчиков, которые, в свою очередь, соединены с подвеской. Информация о хождении подвески доставляется на ротор. За счет его поворота меняется магнитное поле. На это реагирует система управления, которая преобразует показатель изменения магнитного поля в требуемый угол поворота фар. В итоге, механизм корректора устанавливает этот угол.

Установка корректора фар

Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.

Далее действуем так:

• Теперь готовим датчик.
• Находящуюся на нем пластину сгибаем под углом 90 градусов.
• В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
• Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
• Выбираем удобное место для фиксации устройства на корпусе и крепим его.
• Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
• Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки — в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):

Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.

Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения

Особенно важно использовать корректор с ксеноном — иначе попасть в аварию можно в два счета

Что такое корректор фар

Для безопасного передвижения в ночное время бывает недостаточно правильной настройка фар. Ведь стоит только измениться высоте какой-либо подвески автомобиля (из-за пассажиров или перевозимого в багажнике груза), как траектория светового луча изменится. Встречные водители будут ослепляться или уменьшится уровень освещения дорожного полотна. Чтобы не регулировать вручную угол наклона фар каждый раз, когда изменилась загруженность автомобиля, был изобретена специальная автоматическая система.

Устройство, предназначенное для поддержки заданного положения оси фары в одной плоскости по вертикали относительно угла, образованного  между осями подвесок и пола (а не дорожного покрытия) называется корректором фар. Регуляция происходит на основании данных  датчиков уровня пола, расположенных на подвесках и днище кузова.

Различают следующие виды корректоров фар:

• Квазистатические;
• Динамичекие.

Давайте рассмотрим каждый из них подробнее.

Квазистатические корректоры фар

У квазистатических корректоров более простой принцип действия. Автоматика реагирует на изменение наклона кузова из-за воздействия нагрузки или на значительных скоростях вследствие воздействия сил сопротивления воздуху. Подобные изменения происходят нечасто, поэтому от данной системы не требуется высокая скорость реагирования.

Устройство квазистатического корректора фар:

• Два датчика положения кузова, соединенные с осями авто при помощи специальных рычагов;
• Исполнительные  механизмы;
• Электронный блок управления;
• Дублирующий ручной регулятор света на приборной панели

На основании данных о положении кузова и скорости движения, полученных соответственно от датчиков уровня пола и датчиков АБС (антиблокировочной системы тормозов), устанавливается требуемый наклон и происходит коррекция фар. Регулировка осуществляется исполнительным механизмом на основании команд электронного блока управления.

Динамические корректоры фар

После того, как все большее распространение стали получать ксеноновые фары, имеющие большую энергию светового луча и поэтому более опасные для встречных водителей, стали внедряться более современные и дорогостоящие динамические системы. От квазистатических они отличаются скоростью реагирования на изменение наклона кузова. При помощи этих систем световой поток корректирует свое направление и удерживается на одном уровне за доли секунды

Это очень важно при движении по неровной дороге, торможении, разгоне и т.п

Световой поток всегда направлен на дорожное полотно и обеспечивает идеальный обзор для безопасного движения. Водитель даже не замечает коррекции, система мгновенно реагирует на любое раскачивание кузова и выправляет положение фар.

Как правило, автоматический корректор фар – это штатная система, но его можно установить и самостоятельно. На рынке представлен широкий выбор от различных производителей. На машинах с активной подвеской нет необходимости устанавливать автокорректор фар. Автокорректирующую систему светотеневой границы возможно установить на любой тип и марку автомобиля. Автоматическая система дублируется обычным электромеханическим корректором, и отрегулировать необходимый угол можно прямо из салона при помощи панели управления.

Для того, чтобы автоматические корректоры фар были более надежны и увеличился срок их службы, ведутся разработки бесконтактных датчиков изменения положения кузова, которые будут устанавливаться  взамен распространенных на сегодняшний день потенциометров. Смену потенциометров требуют все более увеличивающиеся требования при движении в экстремальных условиях – погодных или дорожных.

Корректор фар на практике
