Какой дут стоит на ваз 2110

Сообщений 9

1 Тема от drummer04 2015-04-14 10:42:54

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Тема: Как правильно подобрать датчик уровня топлива ваз 2110?

Всем привет, стрелка бензина стала конкретно врать, и хочу заменить ДУТ, но слышал что их аж 8 разновидностей, и какой покупать я не знаю. говорят что по номеру приборки можно купить, у меня приборка, Автоприбор (АП) с одним окном Артикул: 2110-3801010-04, может кто сталкивался?

2 Ответ от Daniil.Smit 2015-04-14 10:49:18

• Daniil.Smit
• Новый участник
• Неактивен

• Откуда: Донской
• Регистрация: 2014-12-03
• Сообщений: 108Спасибо: 6
• Авто: ВАЗ 2111

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Сними свой и посмотри на нём какой у тебя дут и покупай такой же,профит

Вот там должно быть написано


45.6 kb, 18 downloads since 2015-04-14

You don’t have the permssions to download the attachments of this post.

3 Ответ от drummer04 2015-04-14 10:52:01

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Сними свой и посмотри на нём какой у тебя дут и покупай такой же,профит

Вот там должно быть написано

я тоже об этом думал, но он не когда не менялся. и может там все стерто.

что написано, где написано. картинка только ДУТа

ааааааааааааааааа все понял. сначало не заметил))))

4 Ответ от Daniil.Smit 2015-04-14 11:24:40

• Daniil.Smit
• Новый участник
• Неактивен

• Откуда: Донской
• Регистрация: 2014-12-03
• Сообщений: 108Спасибо: 6
• Авто: ВАЗ 2111

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Да он держится помоему на двух болтиках,вынимаешь насос и смотришь ДУТ такой то

5 Ответ от drummer04 2015-04-14 11:29:13

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

да там все просто)

6 Ответ от Andrey.Lazarev 2016-12-15 23:45:06

• Andrey.Lazarev
• Новый участник
• Неактивен

• Регистрация: 2016-12-15
• Сообщений: 3Спасибо: 0
• Авто: ваз 21103 1.5 16v

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

drummer04, привет подскажи пожалуйста какой дут ты поставил у меня тоже приборка 2110-3801010-04 стрелка скачет то вниз то верх замучила .

перекопал весь google нет ни одного внятного совета какой дут ставить для той или иной приборки .

7 Ответ от Dmitriy.Isaev 2016-12-18 15:15:58

• Dmitriy.Isaev
• Новый участник
• Неактивен

• Регистрация: 2016-12-13
• Сообщений: 3Спасибо: 2

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Смотря какая приборка, если приборка от 10-ки то ДУТ 1-01, ДУТ 1-02, ДУТ 1-03 подойдут. Если приборка с самар(2114,2115) то ДУТ 2-01.

8 Ответ от Andrey.Lazarev 2016-12-19 15:47:56

• Andrey.Lazarev
• Новый участник
• Неактивен

• Регистрация: 2016-12-15
• Сообщений: 3Спасибо: 0
• Авто: ваз 21103 1.5 16v

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Dmitriy.Isaev, спасибо

9 Ответ от vl_f 2016-12-24 22:11:41 (2016-12-24 22:12:36 отредактировано vl_f)

• vl_f
• Новый участник
• Неактивен

• Регистрация: 2016-11-22
• Сообщений: 2Спасибо: 1
• Авто: 2110

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Я ДУТ менял так: Вытащил топливный насос, снял ДУТ. Весь обсмотрел, маркировки не нашёл

Пошёл в магазин. Продавец повертела ДУТ в руках, говорит: «02». 02 так 02, тем более с возвратом или заменой товара в этом магазине проблем никогда не было. Поставил на машину — точно 02: нижнее и верхнее положение датчика соответствуют крайним положениям стрелки указателя. Позже старый датчик ради интереса разобрал. Оказалось, что маркировка «02» была скрыта под металлической крышкой датчика. Кстати, старый и новый датчики внешне различаются (прогресс не стоит на месте), главное, посадочные места совпадают и работает правильно

Описание работы датчика уровня топлива

Принцип работы любого ДУТ сводится к тому, что определенному уровню горючего в баке соответствует свой вполне определенный сигнал. Но для корректной работы этого недостаточно.

Дело в том, что у современных машин используются баки сложной формы, адаптированные к форме кузова. Из этого следует, что остаток топлива зависит от его уровня не линейно. Существует и конструктивная особенность всех датчиков: уровень горючего должен опуститься до определенного значения, прежде чем ДУТ зафиксирует его изменение. В результате возникает погрешность в измерениях. Особенно сильно она проявляется в отечественных автомобилях, таких как ВАЗ-2109 или ВАЗ-2110. В результате случается так, что после заправки «под горло» автомобиль проехал 50 км, а указатель все еще показывает максимальное количество горючего в баке.

Для борьбы с погрешностью измерений инженеры нашли действенное средство. Все датчики по виду передаваемого сигнала делятся на:

1. аналоговые;
2. цифровые.

Аналоговый сигнал – это изменение напряжения на потенциометре. Уменьшить погрешность можно путем преобразования такого сигнала в цифровой. Для этого ДУТ оснащается микропроцессором, который не только преобразует сигнал, но и корректирует погрешность.

Замена

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос.

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

• Гаечные ключи;
• Отвертки;
• Молоток и пр.

Итак, приступаем к снятию бензонасоса:

• Снимите напольное покрытие, которое у вас имеется в багажнике;
• Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
• Отключите минусовую клемму с аккумулятора;
• Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
• Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
• Отводящий патрубок снимается аналогичным способом;
• Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
• Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
• Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
• Теперь можно снимать насос и соответственно датчик.

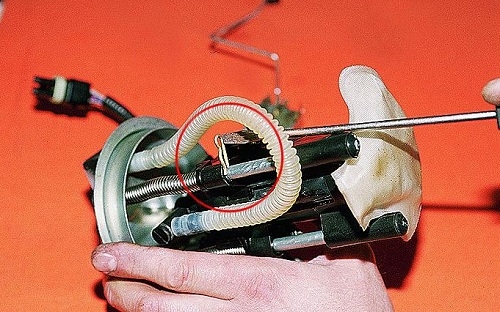

Демонтируем датчик

Данная работа выполняется в следующей последовательности.

Фигурной отверткой снимаются два винта, которые держат датчик на насосе.
Элементы фиксации разгибаются отверткой и освобождаются направляющие из корпуса насоса;
Датчик держится на болтах и гайках, потому обязательно держите заднюю часть шпильки, раскручивая крепежи;
Аккуратно доставайте указатель, после чего можете заменить его на новых;
Перед обратной сборкой внимательно изучите состояние всех узлов и элементов;
Важно обратить внимание на износ уплотнителей, патрубков, втулок. Если износ серьезный, обязательно замените их на новые
Стоят они дешево, потому серьезных финансовых потерь вы не ощутите;
Втулки при обратном монтаже обработайте всемогущим средством WD40

Причем вне зависимости от того, старые они или новые.

https://youtube.com/watch?v=hpl3lOPI-lA

Процедура действительно кажется простой и легко выполнимой своими руками. Это частично так, поскольку вы имеете дело с бензином — легковоспламеняющимся веществом. Потому при самостоятельной замене датчика топлива обязательно придерживайтесь всех правил безопасности. Плюс у вас под рукой обязательно должен быть огнетушитель. Без него приступать к работе категорически запрещается. Любое нарушение правил безопасности влечет за собой довольно печальные последствия.

 Загрузка …

Сообщений 15

1 Тема от XXX9321 2014-02-16 14:28:34

• XXX9321
• Новый участник
• Неактивен

• Регистрация: 2014-02-16
• Сообщений: 8Спасибо: 0
• Авто: 2110

Тема: стрелка уровня топлива бака лежит на нуле, лампочка не горит

Ребят подскажите в чем причина стрелка уровня топлива бака не показывает лежит на нуле при этом лампочка не горит а бортовой компьютер показывает всегда разный литраш бензина при этом не заливая его. пробывал уже менять паплывак вместе с реостатом проблема все равно не решилась. за ранее спасибо

2 Ответ от kapelkaK 2014-02-16 17:23:26

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Смотри проводку,может быть обрыв или контакты на фишках закисли.

3 Ответ от делайсам 2014-02-16 22:55:29 (2014-02-16 22:59:59 отредактировано делайсам)

• делайсам
• Участник
• Неактивен

• Регистрация: 2012-10-24
• Сообщений: 80Спасибо: 30

По крайней мере можно сняв с датчиков провода подать на них минус с кузова.Мало вероятно что сразу оба датчика вышли из строя, скорее в комбинации приборов что то или в разъёмах, проводке.Сняв сиденье и увидев разъём на датчик и насос находим розовый провод, на него подаём массу (-) и при включённом зажигании стрелка должна отклониться полностью, если нет то снимаем комбинацию приборов с панели, не отсоединяя от нее провода, включаем зажигание и соединяем с массой (-) правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. Если прибор исправен то стрелка должна отклоняться полностью как при полном баке. По результатам делаем выводы, проводка ли это или указатель.Если в комбинации приборов при этом работают контрольные лампы такие как лампа давления масла; лампа стояночного тормоза; лампа заряда аккумуляторной батареи; работает указатель температуры ож то вероятно с питанием (+) по проводам до комбинации приборов всё в порядке, приходит оно к (Х1) на 10 штеккер, возможно есть повреждения на плате, они будут очевидны или же плохой контакт в красном разъёме приборки (Х2).Наиболее вероятное место повреждения проводов в зоне подушки заднего сидения, под ней и зона пяток заднего пассажира.Картинка к описанию методов проверки (кликабельно):

4 Ответ от сергей ваз 2111 2014-02-17 11:46:35

• сергей ваз 2111
• Знаток
• Неактивен

• Регистрация: 2013-11-21
• Сообщений: 513Спасибо: 145
• Авто: ваз 2111

Да согласен. Если ты менял датчик уровня топлива и всё по прежнему. Ищи плохой контакт электро цепи. И лампочку проверь на понели. Может она перегорела?

5 Ответ от XXX9321 2014-02-18 00:21:07

• XXX9321
• Новый участник
• Неактивен

• Регистрация: 2014-02-16
• Сообщений: 8Спасибо: 0
• Авто: 2110

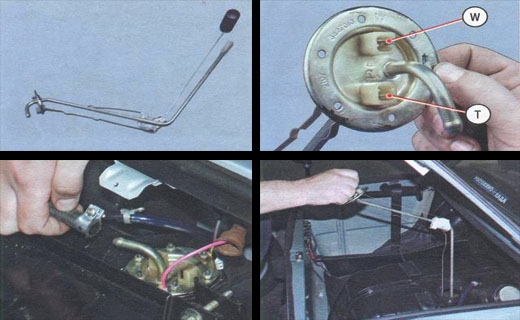

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

   Подготовка к снятию бензонасоса

3. Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Датчик уровня топлива ваз 2110

Среди всего разнообразия информации, индицируемой на приборной панели автомобиля ВАЗ 2110, одно из важнейших мест занимают сведения о реальном остатке топлива. Во всяком случае, осознавая, что соответствующий индикатор врет или не работает вообще, любой водитель будет чувствовать себя неуютно, особенно если он находится на уединенной трассе или заведомо вдалеке от ближайшей заправочной станции.

Исходя из сказанного вполне понятно, что любой владелец машины, (в данном случае ВАЗ 2110) должен владеть хотя бы основными знаниями о принципе действия датчика уровня топлива, разбираться в признаках его отказов, знать как его проверить и, по возможности, уметь устранять определенные неисправности без замены этого, не самого дешевого, элемента.

Сам по себе датчик уровня топлива представляет собой реостат с резистором, набранным из нихромового проводника. Перемещение подвижного контакта реостата осуществляется при помощи поплавкового рычага. Конец рычага оснащен дополнительным контактом, который, в определенном положении, замыкает контрольную цепь, свидетельствуя о начале выработки резервного остатка топлива (6,6 – 4,0 литра).

К сожалению, топливный датчик ВАЗ 2110 нельзя отнести к наиболее надежным деталям и со временем можно заметить, как показания уровня топлива начинают резко «скакать». Как правило, основной причиной данной неисправности является стирание контактной дорожки под воздействием бегунка.

В ряде случаев выйти из положения можно путем некоторого изгиба крепления бегунка, разместив его выше изношенного участка, однако если стерта значительная поверхность, то замены датчика не избежать.

Не менее частой проблемой являются случаи, когда стрелка индикатора указывает количество имеющегося топлива с большой погрешностью. В такой ситуации спасти положение может регулировка датчика, для чего следует демонтировать датчик с топливного насоса и затем, изменяя вручную положение рычага от одного крайнего положения к другому, проверить правильность показаний стрелки указателя.

Если в крайних положений спицы поплавка стрелка не указывает «0» (пустой бак) или не доходит до риски «1» (полный бак), то восстановить истинные значения можно путем подгиба регулировочный язычков, тем самым увеличивая ход спицы в ту или иную сторону. Кроме указанного метода имеется способ откорректировать показания путем изменения крайних положений стрелки самого указателя, правда в этом случае придется дополнительно выполнить разборку приборной панели.

Несколько другие действия следует произвести, если при заполнении бака примерно на 50% указатель убеждает нас, что топливо полностью выработано. В такой ситуации следует:

Проверить состояние контактов с обратной стороны приборной панели и при необходимости затянуть гайки, при помощи которых крепятся провода;
Проверить плавность движение спицы поплавка, обращая особое внимание на отсутствие заеданий в промежуточных положениях Параллельно проверить датчик на общую работоспособность;
Проконтролировать подсоединение «массовых» проводов, в том числе и провода закрепленного под рукояткой ручного тормоза.

В случае возникновения необходимости замены датчика топлива, его демонтируют совместно с топливным насосом. Для того, чтобы найти где находиться этот агрегат следует открыть технологический лючок под задним сидением автомобиля.

Решая проблему как поменять датчик уровня топлива ВАЗ 2110 необходимо помнить, что в настоящее время он выпускается в двух модификациях: первый, под владимирскую компоновку приборов, в том числе и для сборки в исполнении Курского АО «Счетмаш».

Второй тип предназначен для VDO. Во избежание введения инструментальной погрешности, взамен отказавшего датчика лучше устанавливать однотипный. В крайнем случае, следует следить, чтобы в маркировке снимаемого и устанавливаемого датчиков обязательно совпадали первые цифры, обозначенные вслед за наименованием. Другими словами ДУТ-1-01 и ДУТ -1-02 являются взаимозаменяемыми, а ДУТ -1-02 и ДУТ-2-02 – нет.

Что такое датчик уровня топлива ВАЗ 2110?

Данное небольшое устройство представляет собою реостат с резистором, какой собран из нихромовых составляющих. Меняющаяся часть реостата, соприкасающаяся с жидкостью, движется с помощью рычага с поплавком. Таким образом датчик уровня топлива ВАЗ 2110 передает информацию на приборную панель.

На противоположном конце рычага – имеется еще один контакт, какой, оказываясь в конкретном положении, замыкает цепь, осуществляющую контроль над началом выработки запасного горючего. Запасной остаток составляет от 4 до 6,5 литров.

Как ни печально, однако данное устройство (см. фотографии в начале) считается одним из элементов, нередко выходящих из строя. В неких случаях, замена топливного датчика может и не потребоваться, стоит только выполнить незначительную профилактику.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик уровня топлива ВАЗ 2110 служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действияДатчик уровня топлива ВАЗ 2110.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик уровня топлива ВАЗ 2110 смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010, 21102–3827010 или 2112–3827010. Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Другие варианты датчиков уровня топлива

Потенциометрический ДУТ имеет ряд ограничений по сфере применения. Так, он не может применяться на автомобилях, у которых в качестве топлива для двигателя используется метиловый, этиловый спирты или биодизель. Это связано с тем, что такое горючее более агрессивно действует на электрические контакты и ведет к их преждевременному износу.

В качестве альтернативного варианта, для измерения количества топлива в баке автомобиля, применяются всевозможные бесконтактные датчики, такие как MAAPS или неактивный магнитный датчик положения. Чувствительный элемент MAAPS не контактирует с топливом.

Он имеет следующий принцип работы. Количество оставшегося в баке горючего такой датчик определяет при помощи поплавка, соединенного с постоянным магнитом посредством рычага. Магнит передвигается по сектору, на котором лучами нанесено большое количество пластин различной длины. В пластинах под действием магнитного поля формируются электрические сигналы (в каждой пластине разный), в зависимости от того, какой сигнал подает датчик, определяется остаток топлива.

Вступление

Нередкой бывает ситуация, когда стрелка, указывающая уровень бензина в баке, замирает в каком-то одном положении либо “пляшет” как ненормальная. Лишний раз объяснять, чем это чревато, наверное, не стоит. Никто ведь не хочет заглохнуть на дороге в самый неподходящий момент. Причем, самое очевидное, замена датчика уровня топлива ВАЗ 2110, не всегда может помочь решить неисправность. Возможных причин несколько:

Датчик уровня топлива ВАЗ

• есть проблемы в электропроводке автомобиля (обрыв: бесконечное сопротивление приводит к тому, что индикатор останавливается на отметке “0”, т.е, якобы, полное отсутствие топлива в баке);
• неправильно работает индикация (проверяется данная проблема запуском режима самодиагностики);
• проблемы с датчиком уровня топлива (ДУТ), необходима его замена либо калибровка.

Если исправность электропроводки ВАЗ 2110 можно проверить, замерив напряжение на штекере подключения бензонасоса (оно должно быть на уровне 12 В), то вот с ДУТ придется немного повозиться. О нем мы вам и собираемся рассказать немного поподробнее.
