Датчик коленвала автомобиля ваз 2115

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2115

Необходимые материалы, инструменты:

• ключ на «10», головка, вороток, отвертка с плоским наконечником;
• ветошь, дополнительное освещение по мере необходимости;
• новый ДПКВ.

Пошаговое руководство по замене своими руками:

• устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону силовые контакты;

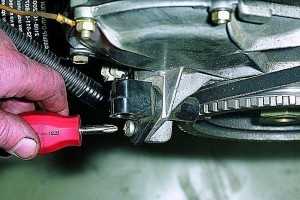

• выкручиваем винт (на «10») – фиксатор датчика;
• извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;
• вставляем новый контролер, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• соблюдать регламент автопроизводителя. Детально процесс описан в руководстве по эксплуатации техническим средством;
• не нарушать сроки проведения технического осмотра (каждые 15000 км);
• покупать и устанавливать оригинальные детали, каталожные артикулы которых совпадают с заводской маркировкой;
• при наличии достаточного опыта проводите профилактику своими силами. В противном случае воспользуйтесь услугами профессиональных мастерских.

Добро пожаловать! Датчик положения коленвала – нужен для того, чтобы считывать обороты коленвала и определять в какой момент поршни находятся в ВМТ (Верхняя Мёртва Точка), а благодаря нему уже контроллер (ЭБУ) посылает искру и заливает бензин в цилиндр, тем самым топливно-воздушная смесь в определённый момент (Когда поршни в ВМТ будут находится) сгорает и двигатель продолжает ровно и без перебойно работать, если же датчик полностью попробовать вынуть и завести автомобиля или если дождаться пока он выйдет из строя, то всё будет очень печально, а именно ЭБУ перестанет понимать в какой момент нужно подавать искру и в какой момент нужно будет вливать топливо в цилиндр (ЭБУ просто не будет знать в какой момент поршни будут находится в ВМТ), тем самым автомобиль либо будет ужасно троить, а холостые обороты сильно дёргаться, либо же он просто не заведётся и кстати, это один единственный датчик в автомобиле, при выходе из строя которого автомобиль больше не заведётся.

Примечание! Чтобы осуществить замену данного датчика на автомобиле, много инструментов и тем более времени не нужно, достаточно будет запастись: Накидными головками и воротком или же обычным накидным ключом примерно «на 10», но кроме того если вы захотите проверить датчик на исправность, то в этом случае ещё и мульти-метром запаситесь, без которого не один датчик проверить быстро вряд ли получится!

Датчик коленвала ВАЗ 2110

Где находится датчик положения коленвала? Датчик располагается на кронштейне и чтобы он не болтался, он прикручен к этому кронштейну при помощи болта, направлен же он на шкив коленчатого вала по которому и понимает в каком положении находятся в определённый момент поршни в цилиндрах, чтобы вы могли визуально увидеть место расположения данного датчика, просмотрите фотографию ниже, на которой синей стрелкой он показан приблизительно, а красной подробно.

Когда нужно менять датчик положения коленвала? Если загорелась всем известная лампа «check engine» у вас на приборной панели, то это уже говорит о том что есть какая то неисправность с датчиками, а если брать во внимание именно датчик положения коленвала, то кроме этой лампы как мы уже успели упомянуть ранее будет неровный холостой ход, при котором автомобиль может глохнуть, а так же автомобиль может вообще не завестись, ну а если всё же завёлся, то кроме неровного холостого хода вся динамика у него ещё пропадёт и он будет ехать очень слабо

Как поменять датчик коленвала

Узнав, как проверить датчик коленвала, не торопитесь приобретать дорогостоящие измерительные гаджеты. Подобная деталь стоит недорого, обычно значительно проще сразу снять и установить новый, чем выяснять, действительно ли с ним возникли проблемы.

Замена датчика коленвала ВАЗ 2114 потребует только ключа-трещетки на десять. Иногда стоит обзавестись и удлинителем для него, чтобы демонтаж проходил удобнее.

• Требуется выключить зажигание и открыть капот автомобиля. Чтобы не произошло неприятностей, желательно надежно его зафиксировать.
• Под капотом ДПКВ находится у шкива генератора, удерживает его болт, соединяя устройство с крышкой масляного насоса. Узнать его можно по длинному проводу и характерной форме.
• Если вокруг обнаружатся загрязнения, из предварительно удаляют.
• Сначала нужно отсоединить фишку, обеспечивающую соединение с проводкой.
• После этого с помощью десятимиллиметрового ключа открутить крепеж.
• Далее девайс легко извлечь из посадочного места.

Демонтировав датчик, необходимо уделить внимание зубчатому шкиву. Если там найдутся повреждения, мешающие корректной работе девайса, их нужно устранить

Отсутствие дефектов означает, что за неполадки ответственен именно датчик. Новый устанавливается аналогичным образом, ничего сложного в процессе не предвидится.

После установки девайса на место наживляется и вкручивается крепежный болт. Не рекомендуется превышать момент затяжки. Оптимальный — 12 Нм.

Закрепив устройство на положенном месте, нужно убедиться, что зазор сохраняется не менее миллиметра, его погрешность не может превышать 0.41 в большую сторону.

Компьютерная диагностика в условиях сервисного центра помогает более точно установить необходимость замены устройства и оценить его работоспособность. Чаще всего датчики подлежат чистке или замене.

Когда наблюдаются характерные симптомы, даже новичку по силам установить, исправен ли датчик коленвала 2114 8 клапанов. Если есть хотя бы малейшее подозрение, стоит заказать новое устройство.

Признаки неисправности

У датчика коленвала имеется несколько характерных признаков поломки, которые явно указывают на его неисправности, но в то же время есть и те признаки, которые можно спутать с другими деталями двигателя автомобиля.

Если ДПКВ неисправен у автомобиля появляются следующие признаки поломки:

• Отсутствует искра;
• Двигатель не запускается;
• Не работает один из цилиндров;
• Автомобиль дергается при езде;
• Плохая динамика;
• Потеря мощности;
• Повышенный расход топлива;
• Двигатель запускается и сразу глохнет;
• Не запускается на горячую;

Если на двигателе нет искры, это свидетельствует о неисправностях в ДПКВ.

Можно назвать несколько наиболее распространенных причин, по которым ДПКВ выходит из строя. Чаще всего происходит банальная механическая деформация корпуса. Он изготовлен из пластика, поэтому такая проблема может возникнуть чаще всего. Кроме того, выходит датчик из строя и в результате замыкания, возникшего между витков обмотки. В итоге меняется частота генерации, передающаяся на ЭБУ. Наиболее часто такого рода поломка возникает в датчиках частотного типа. Ну и еще одна, достаточно распространенная проблема – поломка зубьев шкива или его износ.

Как заменить датчик положения коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание! Перед заменой рекомендуем скинуть клемму минус с аккумуляторной батареи, вить всё же работу будете проводить с электроникой и если вода или что то наподобие неё попадёт на датчик (Провода), то могут проблемы начаться в дальнейшем, более подробно о том как скинуть клемму с аккумулятора, читайте в статье: «Замена аккумулятора» пункт 1!

Снятие: Снимается датчик очень легко, во-первых от него отсоединяется колодка с проводами которая ещё красной стрелкой указана, а отсоединяется она посредством отгибания фиксатора который колодку и крепит, после того как эта операция будет произведена, выкрутите болт крепления датчика как это на маленьком фото показано и после чего полностью снимите его с автомобиля, только когда вытаскивать будете, делайте всё аккуратно, не отломите ничего.

Примечание! Насчёт проверки датчика на работоспособность, делается это всё следующим образом, покупается в автомагазине вольтметр или же берётся мульти-метр и на нём включается функция вольтметра (Включайте функцию с пределом измерения до 200 мВ), после чего контакты (Щупы) идущие от мульти-метра подсоединяются к выводам датчика и после этого берётся отвёртка с толстым металлическим лезвием и быстро проносится в том месте, где торец у датчика находится (Чтобы вы поняли, то датчик торцом ещё на шкив коленвала направлен) и когда будете проносить, следите за напряжением которое показывает вольтметр (Оно не должно будет равняться, примерно 0.3 Вольтам), оно должно будет скакать и меняться во время понесения лезвия рядом с торцом датчика!

Установка: Устанавливается новый датчик на своё место в обратном порядке снятию, при этом зазор между ним и между шкивом коленчатого вала (Указан красной стрелкой этот шкив), должен быть в пределах 1±0.41 мм, если у вас что то будет не сходится (Зазор будет слишком большой), то для начала попробуйте убрать всю грязь из под датчика коленвала в том месте где он крепится (Это если старый датчик ставить собираетесь, если новый и зазор слишком велик, то сразу едьте в автомагазин за новым), если же зазор слишком маленьким будет или же если датчик вообще завернуть не сможете, то опять же едьте в автомагазин за новым или меняйте уже имеющийся, потому что вам скорее всего продали не тот датчик, а все датчики разную длину имеют и поэтому попросите (Если это будет возможно) в автомагазине замены данного датчика на именно тот который вам нужен.

Дополнительный видео-ролик: Просмотрите ещё видео-ролик ниже, в котором показывается пример замены как раз таки этого датчика на новый на автомобиле десятого семейства, но в принципе и на Самарах 2 делается всё абсолютно идентично.

Примечание! А о том как проверить датчик, смотрите во втором ролике который так же размещён ниже, в нём всё очень подробно рассказано и дополнительных вопросов про проверку данного датчика у вас даже скорее всего и не останется!

ВАЗ 2115 (Лада Самара) относится к легковым автомобилям малого класса, выпускался Волжским заводом до 2012 года. Модель имела единственный тип кузова — седан и комплектовалась линейкой продуктивных двигателей на 8 клапанов, с системой подачи топлива — инжектор. Датчик коленвала ВАЗ 2115 не относится к частым расходником модели, но учитывая, что последняя «Пятнашка» сошла с конвейера 8 лет назад водители все чаще замечают признаки неисправности ДВС, которые характерны для поломки дпкв.

Датчик коленвала на ВАЗ-2115: виды и месторасположение

Следует отметить один важный момент. На ВАЗ десятой серии устанавливают один из трех типов ДПКВ:

Давайте рассмотрим их немного детальнее. В основе конструкции частотного датчика лежит считывание импульсных частот, генерируемых электронным блоком управления. Следующий из приведенных выше типов более сложный. Его конструкция предусматривает наличие датчика Холла.

При приближении к нему металлического предмета состояние меняется с нуля на единицу, при отдалении, соответственно, наоборот.

Внутри датчика индуктивного типа расположен металлический стержень, к наружному концу которого прикреплен магнит. Помимо этого, у данного типа ДПКВ есть еще одна конструктивная особенность. Вокруг вышеупомянутого стержня расположена еще и медная обмотка, концы которой служат разъемами для подключения к датчику проводки. Принцип работы этого типа ДПКВ также достаточно простой. На выводах появляются соответствующие сигналы в случае приближения к намагниченному стержню металлических предметов.

Теперь давайте поговорим о том, где находится датчик коленвала на «пятнашке». Ремонт автомобиля своими руками позволяет сэкономить определенную сумму, поскольку услуги автосервисов сегодня достаточно дорогие. Конечно, в сложных ситуациях без визита к специалисту вряд ли удастся обойтись, особенно если вы не обладаете серьезными знаниями. Между тем выход из строя ДПКВ не является таковым, поэтому здесь вполне можно попытаться решить проблему своими руками. Итак, сам датчик расположен на крышке масляного насоса, возле приводного шкива генератора, и крепится при помощи одного болта.

Заменить его достаточно просто. Следует просто соблюдать определенную последовательность действий. Прежде всего, убедитесь, что зажигание выключено. Далее нужно отключить колодку с проводами – просто вытяните ее из соответствующего разъема. Далее, вооружившись ключом на 10, демонтируйте крепление датчика и достаньте устройство. После того как ДПКВ снят, рекомендуется проверить шкив привода генератора. Там нередко появляются повреждения, из-за которых датчик коленвала начинает работать некорректно, а на бортовом компьютере автомобиля высвечиваются коды ошибок.

Проведя осмотр и убедившись, что все в порядке, можно ставить новый ДПКВ, предварительно зачистив место установки. Здесь также нет ничего сложно. Устанавливаем устройство в гнездо и фиксируем его болтом. Слишком сильно затягивать не нужно. Следует подчеркнуть один важный момент. В комплекте с датчиком производители поставляют также регулировочную шайбу – ее использование является обязательным. Далее возьмите специальный щуп и удостоверьтесь, что между сердечником датчика коленвала и шкивом есть зазор в 1 миллиметр. Погрешность здесь допускается незначительная – не более чем 0,41 миллиметра в большую сторону. При этом зазор менее чем в 1 миллиметр недопустим.

Замена датчика

На рынке представлено десятки производителей, которые выпускают оригинальные реплики запчастей на ВАЗ. Мастера рекомендуют выбирать универсальный контроллер бренда MASTER SPORT, артикул дпкв на ВАЗ 2110–2115 2112–3847010. Корпус изготовлен из высокопрочного пластика, где находится стальной стержень, работа детали основана на принципе электромагнитной индукции.

Замена дпкв проводится на выключенном двигателе. При установке необходимо соблюдать расстояние между передающим зубом диска и чувствительным элементом. Для Лады минимальное расстояние должно быть 1 мм., допускается увеличение зазора до 1.2 мм.

В комплекте к датчику идет регулировочная шайба, которую необходимо использовать, элемент позволит при затяжке болта крепежа дпкв правильно отрегулировать зазор. Если водитель самостоятельно поменял датчик, но не провел корректировку зазора, ЭБУ будет получать нестойкий сигнал, это приведет к неслаженной работе ДВС.

Мастера рекомендуют иметь расходиник при себе, выйти из строя контроллер может внезапно, при этом авто просто заглохнет посреди дороги. Замена датчика занимает 5 минут и не требует большого опыта и специальных инструментов.

Как заменить датчик положения коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание! Перед заменой рекомендуем скинуть клемму минус с аккумуляторной батареи, вить всё же работу будете проводить с электроникой и если вода или что то наподобие неё попадёт на датчик (Провода), то могут проблемы начаться в дальнейшем, более подробно о том как скинуть клемму с аккумулятора, читайте в статье: «Замена аккумулятора» пункт 1!

Снятие: Снимается датчик очень легко, во-первых от него отсоединяется колодка с проводами которая ещё красной стрелкой указана, а отсоединяется она посредством отгибания фиксатора который колодку и крепит, после того как эта операция будет произведена, выкрутите болт крепления датчика как это на маленьком фото показано и после чего полностью снимите его с автомобиля, только когда вытаскивать будете, делайте всё аккуратно, не отломите ничего.

Примечание! Насчёт проверки датчика на работоспособность, делается это всё следующим образом, покупается в автомагазине вольтметр или же берётся мульти-метр и на нём включается функция вольтметра (Включайте функцию с пределом измерения до 200 мВ), после чего контакты (Щупы) идущие от мульти-метра подсоединяются к выводам датчика и после этого берётся отвёртка с толстым металлическим лезвием и быстро проносится в том месте, где торец у датчика находится (Чтобы вы поняли, то датчик торцом ещё на шкив коленвала направлен) и когда будете проносить, следите за напряжением которое показывает вольтметр (Оно не должно будет равняться, примерно 0.3 Вольтам), оно должно будет скакать и меняться во время понесения лезвия рядом с торцом датчика!

Установка: Устанавливается новый датчик на своё место в обратном порядке снятию, при этом зазор между ним и между шкивом коленчатого вала (Указан красной стрелкой этот шкив), должен быть в пределах 1±0.41 мм, если у вас что то будет не сходится (Зазор будет слишком большой), то для начала попробуйте убрать всю грязь из под датчика коленвала в том месте где он крепится (Это если старый датчик ставить собираетесь, если новый и зазор слишком велик, то сразу едьте в автомагазин за новым), если же зазор слишком маленьким будет или же если датчик вообще завернуть не сможете, то опять же едьте в автомагазин за новым или меняйте уже имеющийся, потому что вам скорее всего продали не тот датчик, а все датчики разную длину имеют и поэтому попросите (Если это будет возможно) в автомагазине замены данного датчика на именно тот который вам нужен.

Дополнительный видео-ролик: Просмотрите ещё видео-ролик ниже, в котором показывается пример замены как раз таки этого датчика на новый на автомобиле десятого семейства, но в принципе и на Самарах 2 делается всё абсолютно идентично.

Примечание! А о том как проверить датчик, смотрите во втором ролике который так же размещён ниже, в нём всё очень подробно рассказано и дополнительных вопросов про проверку данного датчика у вас даже скорее всего и не останется!

Признаки неисправности и замена датчика положения коленчатого вала на ВАЗ 2114

ВАЗ 2115 (Лада Самара) относится к легковым автомобилям малого класса, выпускался Волжским заводом до 2012 года. Модель имела единственный тип кузова — седан и комплектовалась линейкой продуктивных двигателей на 8 клапанов, с системой подачи топлива — инжектор. Датчик коленвала ВАЗ 2115 не относится к частым расходником модели, но учитывая, что последняя «Пятнашка» сошла с конвейера 8 лет назад водители все чаще замечают признаки неисправности ДВС, которые характерны для поломки дпкв.

Разновидности ДПКВ на ВАЗ-2114

Различия датчиков идет по конструктивной особенности и принципу действия. На автомобилях ВАЗ-2114 преимущественно можно встретить следующие варианты этого устройства:

1. Индуктивные. Внутри имеют металлический стержень с магнитом на наружном конце
2. Частотные. Работают по принципу определения частоты импульсов

Наибольшее распространение получил первый датчик. За счет своей практичности и эффективности. Вокруг стержня наматывается проволока из меди, концы используются для подключения проводов. На контроллер подается напряжение, а когда зубчатое колесо проходит пропуском, напряжения прекращается. Это и является сигналом блоку управления, который в свою очередь отдает команду на впрыск топлива.

ОШИБКИ И ПРИЗНАКИ НЕИСПРАВНОСТИ

О том, что с ДКПВ возникли проблемы, свидетельствует появление на экране бортового компьютера ошибок 0036 либо 0035.

• Ошибка № 0035 появляется в случаях, когда устройство передает в мозги автомобиля неправильный сигнал;
• Ошибка № 00436 возникает, когда ЭБУ не получает от датчика никакого сигнала вообще.

Если на вашей четырнадцатой отсутствует и вы не можете увидеть возможные ошибки, обратите внимание на положения коленвала ВАЗ 2114:

• Во-первых, при неисправном ДКПВ двигатель может попросту не завестись, причин этому, помимо самого датчика, может быть много, но проверить устройство необходимо одним из первых;
• Также при поломанном датчике наблюдаются провалы при наборе оборотов при разгоне либо же наоборот, обороты могут расти самостоятельно;
• Характерными являются проблемы при холостом ходу – обороты плавают либо автомобиль глохнет;
• Существенно ослабевает тяга движка;
• Горит индикатор “Check Engine”.

В целом, все неисправности ДКВП можно разделить на три основные группы:

1. Механические повреждения устройства – трещины в корпусе либо сорванная посадочная резьба, повреждения сердечника или колодки контактов;
2. Повреждения чувствительного элемента в результате износа;
3. Повреждения обмотки, в результате чего меняется частота подачи импульса в контроллер (ЭБУ их не может расшифровать сигнал).

Снимите датчик посмотрите на внешние деформации и протестируйте- все станет понятно

Принцип работы и местоположение

Надо отметить, что неисправности (контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

• Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
• Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

• На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
• Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
• Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
• Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
• При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
• Визуально проконтролировать состояние приводного , можно заглянув через арку переднего правого колеса
• В нашем случае на двигателе имеется цельнометаллический шкив
• При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
• И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

• Неустойчивые обороты мотора на холостых оборотах
• Происходит самопроизвольное снижение либо повышение оборотов двигателя
• Полная остановка работы мотора, и полная невозможность запуска мотора
• Ощутимое снижение мощности мотора
• Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке .

Проверка на ВАЗ 2110

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.
