Как проверить иммобилайзер

Общая проверка при неисправностях иммобилайзера

Прежде чем произвести отключение блока и ремонтировать неполадки своими руками, следует разобраться в признаках и причинах поломки.

Для этого следует выполнить проверку и осуществить определенные действия, которые позволят убедиться в том, что сломался именно иммо:

1. Зарядите аккумуляторную батарею. Если она разряжена, демонтируйте АКБ и восполните его заряд с помощью ЗУ.
2. Если используется неоригинальный ключ для разблокировки иммобилайзера, рекомендуем воспользоваться оригинальным устройством, рекомендованным производителем. Возможно, причина неработоспособности блокиратора заключается в выходе из строя метки. Тогда чинить штатный иммо нет смысла, целесообразно произвести ремонт ключа или поменять его на рабочий.
3. Извлеките ключ зажигания из замка, попробуйте найти неполадку с ним.
4. Иммобилайзер представляет собой электронное устройство, поэтому любые гаджеты и девайсы могут привести к появлению помех при передаче сигнала между блоком и ключом. Рекомендуем отключить и убрать подальше все устройства, которые могут стать причиной помехи. Если после этого работа иммо стабилизируется, то блокиратор исправен.

Схема подключения блокиратора

Признаки поломок

По каким признакам можно определить наличие ошибки в работе иммобилайзера автомобиля:

1. Стартерное устройство не вращает коленчатый вал при попытке запустить силовой агрегат.
2. Стартер вращает коленвал, но не заводит мотор.
3. На контрольном щитке автомобиля появился индикатор в виде неисправного иммобилайзера или значка Чек Энджин.
4. Автовладелец пытается открыть либо запереть двери машины посредством пульта, но устройство не реагирует.

При появлении первых признаков надо проверить блокиратор, иначе он откажет в самый неподходящий момент.

Причины неисправностей

Неполадки в работе иммо могут относиться к одному из двух типов:

1. Программные неполадки. Такие поломки связаны с неправильной работой программного обеспечения управляющего модуля мотора, блокиратора или чипа в брелке. Неисправность решается путем демонтажа устройства и его перепрошивки. Если причина неполадки связана с ключом, то его чип подлежит ремонту, если неисправность несерьезная.
2. Неполадки аппаратного характера. При такой проблеме ломаются платы или появляются неполадки в функционировании одного из основных элементов системы. Для определения причины требуется детальная диагностика.

Алексей З в своем ролике рассказал, как произвести ремонт блокиратора силового агрегата.

Какие существуют причины неполадок:

1. Аккумуляторная батарея отключалась от бортовой сети при активированном зажигании. Такую ошибку часто допускают неопытные автолюбители. Если транспортное средство обладает жесткой привязкой к ключу, то неисправностей в работе иммобилайзера не возникнет. Но некоторые модели авто Мерседес и БМВ достаточно чувствительно относятся к этому нюансу. Для ликвидации неполадки потребуется помощь специалиста.
2. Аккумуляторная батарея разрядилась при запуске двигателя. Если в работе силового агрегата возникли неисправности, но водитель пытался завести двигатель, прокручивая стартер, могут возникнуть проблемы. Особенно это актуально для холодного времени года. В это время автовладельцы часто крутят коленвал стартерным устройством до последнего, пока аккумулятор не разрядится.
3. Причина может быть связана с заменой силового агрегата или управляющего модуля. Если мотор не подлежит ремонту или ремонтировать его нецелесообразно с финансовой точки зрения, автовладелец его поменяет. При покупке подержанного силового агрегата рекомендуем приобрести весь комплект для управления ДВС – центральный модуль, иммо, а также чип-метку. В противном случае придется заново привязывать ключ к управляющему модулю, а сделать это самостоятельно сможет не каждый.
4. Неполадки в функционировании электрических устройств и оборудования. К примеру, могло перегореть предохранительное устройство, отвечающее за сохранность .
5. Выход из строя прошивки. Вся кодировка блокирующих устройств сохраняется на плате eeprom. Эта схема относится к категории постоянных запоминающих устройств. В результате длительной эксплуатации или программных сбоев прошивка «слетит», схему придется программировать заново.
6. Поломка непосредственно чипа. Этот элемент устанавливается в ключ управления иммобилайзером. Извлечь элемент из него и продиагностировать непросто, требуется специальное оборудование. В продаже можно найти специальные приспособления, предназначенные для определения неполадок в работе чипов. При их использовании устройство не придется извлекать.

Срочные действия

Если все настройки в норме, а движок по-прежнему мертв, придется прибегнуть сервисному режиму VALET, в который сигнализацию переводят, когда отдают авто в ремонт.

• Ключ в замке зажигания включается и снова отключается (движок не заводится, но по электросхеме проходит ток);
• 15 секунд удерживается кнопка выключателя сервисного режима;
• Сигнализация коротко подаст голос; включится и останется гореть СИД;
• Есть высокая вероятность того, что с отключением основных охранных функций системы двигатель разблокируется. Главное, при оставлении машины на парковке, не забывать VALET выключать.

Однако в отдельных случаях волшебная кнопка не срабатывает, и движок остается равнодушным ко всем вашим приседаниям. Остается последний способ временного возвращения его к жизни – аварийное отключение. Осуществляется оно аналогично, только изнутри салона: 15 секунд удерживается кнопка VALET, СИД вспыхнет и погаснет, а у вас появится еще одна попытка завестись.

В самой сложнейшей ситуации не спасает и этот шаг. Тогда выхода 2: либо звать эвакуатор, либо звонить друзьям-знакомым, чтобы они нашли через Интернет выездного автоэлектрика. Те, кто поступил последним образом, уверяют, что его услуги по разблокировке оказываются дешевле, чем путешествие на эвакуаторе. К тому же, многие сервисы при этом делают скидку на дальнейшие разбирательства с вашей сигнализацией.

Замена батарейки в пульте ключа

Для питания пульта используется элемент типа CR2032. Нажимаем любую из кнопок пульта управления. При этом должен кратковременно загореться индикатор на пульте. Если индикатор не загорелся или загорелся двумя короткими вспышками, необходимо заменить элемент питания.

Последовательность выполнения

1. Крестовой отверткой с тонким лезвием отворачиваем саморез, стягивающий две части корпуса пульта.

2. Шлицевой отверткой, вставив ее лезвие в паз, разделяем части корпуса пульта.

3. Извлекаем сменный элемент питания и устанавливаем новый, соблюдая полярность, указанную на держателе элемента питания.

4. Сжимаем части корпуса пульта до защелкивания фиксаторов. После чего заворачиваем саморез.

Типы устройств

Сейчас существуют три основных типа иммобилайзеров:

1. Защищающие в движении (блокировка двигателя на ходу);
2. Контактные (самые распространенные);
3. Бесконтактные.

Первый тип иммобилайзеров характеризуется большим радиусом действия, благодаря более мощным плате и антенне. Его задача состоит в том, чтобы заблокировать двигатель во время движения автомобиля.

Устройство активно применяется не только различными финансовыми и другими организациями, но и частными лицами.

Суть состоит в том, что, если вместо законного владельца, в результате насильственных действий над ним, оказался другой водитель, можно было бы на большом расстоянии заблокировать двигатель на ходу. Главное, чтобы управляющий брелок остался у хозяина машины.

Правда это же можно делать и мобильными системами через смартфон или системами GPS контроля, к примеру, автомобильными спутниковыми поисковыми модулями.

Второй тип (контактные иммобилайзеры) – предусматривает наличие специальной считывающей платы в замке зажигания и ключа с чипом, в котором прошит уникальный код.

Недостатком таких устройств являет то, что потеря или попадание ключа в другие руки может привести к неприятным последствиям. Поэтому некоторые автовладельцы вынуждены тратиться на установку дополнительных средств защиты, таких, как устройств для сканирования отпечатков пальца или небольшой клавиатуры для ввода кода.

Третий тип — бесконтактные иммобилайзеры. Они более надежные в плане защиты, чем контактные. Дело в том, что основой здесь является специальный чип, который посылает сигнал с небольшого расстояния (до 0.1 метра) на принимающую плату.

Чип может быть вмонтирован в любую не привлекающую внимание вещь, а плата может принимать сигнал через антенну, размещенную в любом месте известном только владельцу авто. Т.е

если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль.

Сейчас в комплекте большинства новых моделей автомобилей идут штатные иммобилайзеры. Их устанавливают еще на заводе, а поэтому данные устройства максимально интегрированы в электронику и конструкцию машины.

Но если они не удовлетворяют критериям безопасности автовладельца, можно дополнительно поставить еще один иммобилайзер в качестве противоугонного устройства.

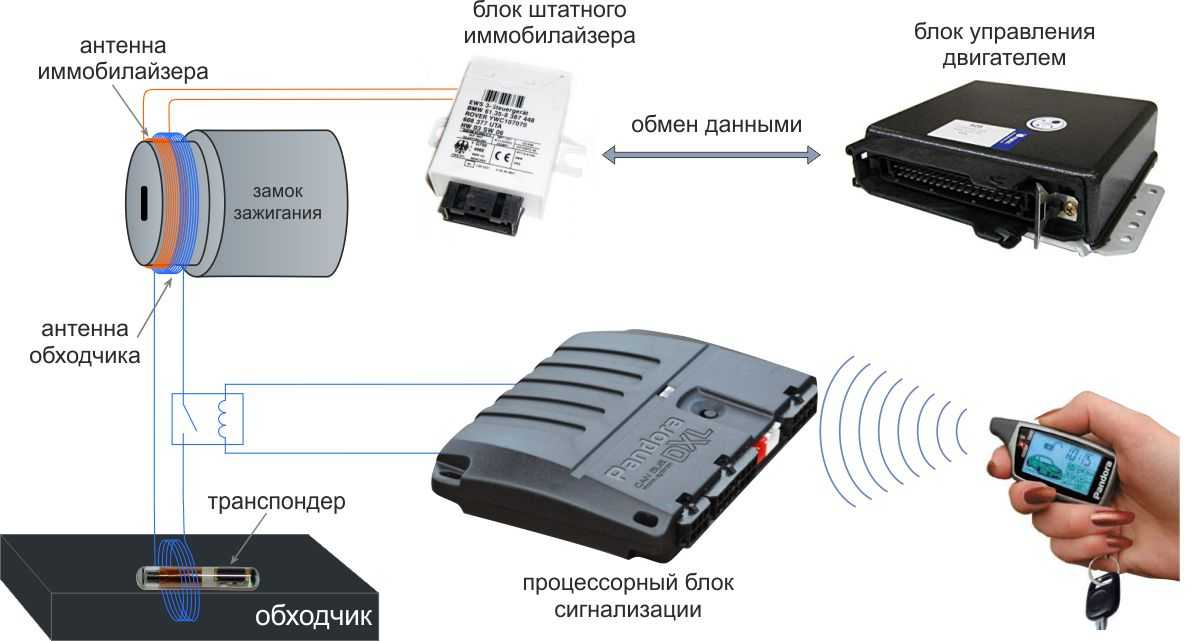

Обходчик иммобилайзера

Реализуется с помощью чипа из запасного ключа (или ключа целиком, если извлечь чип невозможно). Также, можно сделать копию чипа ключа, или приобрести дополнительный ключ у официального дилера.

Плюсы стандартного обходчика:

• задача обхода иммобилайзера решается относительно быстро и недорого;
• практически не нарушается работа штатного иммобилайзера – автомобиль по-прежнему под охраной.

Минусы связаны в основном с использованием целого ключа, а не чипа:

Вывод: отличный бюджетный вариант обходчика штатного иммобилайзера, если у Вас в наличии имеется 3 ключа. Приемлемый вариант, если ключа два, и из одного возможно извлечь чип. Во всех остальных ситуациях, возможно, имеет смысл потратиться на изготовление дубликата чипа (от 3000 руб), или на бесключевой обходчик иммобилайзера.

Бесключевой обходчик полностью решает все проблемы, имеющиеся у стандартных обходчиков:

• все ключи остаются на руках у владельца;
• автозапуск становится намного безопасней — в то время как запущенный дистанционно двигатель работает, рулевое колесо остается заблокированным, селектор АКП – неподвижным и т.д.;
• дистанционный запуск идеально работает при высоких и низких температурах, поскольку не привязан к нестабильному высокочастотному каналу.

Учитывая то, что стоимость изготовления чипа для некоторых современных авто может быть четырех- и даже пятизначной, бесключевой обходчик в таких случаях становится самым оптимальным вариантом цивилизованного дистанционного запуска двигателя.

Одним из преимуществ охранной системы Tomahawk является наличие режима иммобилайзера, позволяющего выйти на более высокий уровень безопасности по сравнению с конкурентами.

В зависимости от модели сигнализации блокировка двигателя может происходить с использование дополнительных элементов либо неэлектрическим способом. Сколько и какие цепи разрываются автосигнализацией определяется во время ее монтажа.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Назначение и принцип работы иммобилайзера

В переводе на русский, слово «immobillizer» означает «обездвиживатель». Устройство представляет собой электронную схему, включенную в разводку автомобиля, при помощи которой исключается возможность несанкционированного запуска двигателя с целью угона автомобиля. Это достигается прерыванием жизненно важных электрических цепей машины. Данный модуль, в отличие от сигнализации, использующей системы оповещения, работает скрытно.

Основная задача устройства – предотвратить угон транспортного средства даже при вскрытии злоумышленниками салона. С целью повышения эффективности его работы, в схему устанавливают реле, блокирующие запуск двигателя при отключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели совмещают со стандартной сигнализацией, которая при срабатывании запускает блокировку.

Иммобилайзер включает в себя следующие элементы:

1. Электронный блок, или «мозг» устройства, в котором находятся и обрабатываются коды ключей.
2. Блок управления двигателем (ECU).
3. Считывающая катушка.
4. Электромагнитные реле, выполняющие разрыв цепей, и обездвиживающие машину.
5. Ключ, находящийся у водителя, который выполняет роль элемента управления и активирует систему.

Иммобилайзер может блокировать как отдельный узел (силовой агрегат, коробку, тормоза или рулевое управление), так и несколько узлов.

Правила отключения

Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.

Еще одно: отключение устройства, когда оно произведено несанкционированно или неправильно, приводит к блокировке автомобиля. И все – уже никто никуда не едет, нужно «цеплять галстук» или заказывать эвакуатор и отправлять ВАЗ 2110 к специалистам в сервис.

Но выход есть! Даже два варианта выхода. 1. Обрезка проводов. Производится она так:

• отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
• нащупываем рукой и снимаем разъем с блока;
• оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;

• необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;

• удалив иммобилайзер, следует восстановить линию, по которой ведется диагностика. Для этого нужно установить перемычку, восстанавливающую связь ЭБУ с колодкой диагностики. Обрезав провода, а затем соединив их, мы тем самым восстанавливаем K-line. Затем разъем необходимо вставить на его законное место.

2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:

• компьютер;
• паяльник;
• ПАК-загрузчик программатор.

Затем нужно проделать такую работу:

• снимаем, разбираем ЭБУ;
• находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
• так же считываем через разъем EEPROM;
• сохраняем на компьютере считанную заводскую прошивку;
• в ЭБУ через разъем закачиваем чистую EEPROM;
• отсоединяем загрузчик, собираем контролер, устанавливаем на место.

Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.

Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.

ПЗУ в блоке иммобилайзера

Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.

Существует версия ПО Combiloader (2.1.8). При ее помощи можно, кроме обычной очистки EEPROM, стирать EEPROM, не удаляя данные иммобилайзера. То есть, если вы очистили EEPROM, и двигатель запустился, можно попробовать снова подключить иммобилайзер. Но для нормальной работы следует заново повторить «обучение» с использованием красного ключа.

Иммобилайзер заблокировал запуск двигателя. Что делать?

Есть несколько способов разблокировки иммобилайзера: кнопкой управления центрального замка и с помощью ИК-передатчика.

Если иммобилайзер заблокировал машину, то разблокировка с помощью ИК-передатчика подойдет для автомобилей, в которых ключ с ИК-передатчиком управляет центральным замком и иммобилайзером. Для отключения иммобилайзера необходим код (4 цифры). Он вводится при нажатии педали газа и кнопки управления бортовым компьютером. Обычно эта кнопка находится на торце переключателя очистителя стекла.

Процесс разблокировки

При активном иммобилайзере необходимо включить зажигание. При этом начнет мигать лампа иммобилайзера на панели прибора, которая говорит о том, иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажимаем и держим педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки бортового компьютера. Для этого кнопку нужно нажать в количестве, равном первой цифре кода. Отпускаем педаль газа, лампочка снова начнет мигать. Описанное выше действие необходимо провести для всех цифр.

После того как весь код будет введен, лампа будет гореть все время. Это хороший знак, свидетельствующий о том, что двигатель разблокирован, и теперь его можно завести. Не нужно удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в таком случае? Ничего, это нормально.

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом загорится лампочка иммобилайзера. В течение следующих 15 секунд нужно выполнить действия:

1. Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
2. Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Все действия нужно провести всего один раз для каждого привязанного ключа. Отметим, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя «Ниссан Альмера» или другого автомобиля, то, возможно, разблокировка и привязка ключей осуществляются немного иначе. В любом случае информация об этом есть в инструкции.

Разблокировка кнопкой управления центральным замком

Часто на форумах владельцы пишут, что на «Ладе Калина» иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:

1. Выключить зажигание. Лампочка должна медленно начать мигать.
2. Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
3. Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
4. При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
5. Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск двигателя «Приоры», «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Отключение или обход иммобилайзера

Необходимость отключения иммобилайзера может возникнуть у владельца авто по следующим причинам:

• При потере ключа.
• При поломке ЭБУ или других частей иммобилайзера.
• При установке пульта дистанционного запуска двигателя.
• При умышленном отключении устройства, обусловленного убеждением, что для защиты машины достаточно только сигнализации.
• В случае, когда автомобиль не интересен для угонщиков, и применение иммобилайзера бессмысленно.

Самый простой способ отключить иммобилайзер – это набрать код (при наличии данной опции). Другой способ, который подойдет только для моделей с чипом – это прикрепить чип от второго ключа к антенне иммобилайзера. Официальные дилеры располагают устройствами (киллерами) или универсальными ключами, способными деактивировать штатное устройство. Универсальным способом является программное отключение иммобилайзера, при котором он переводится в состояние неактивного.

Есть несколько способов, позволяющих обойти иммобилайзер при монтаже сигнализации. Для этого используются модули обхода (обходчики), которые приобретаются в компаниях, реализующих охранные системы и сопутствующее оборудование. Модуль обхода представляет собой электронную схему, заключенную в небольшой корпус, и оснащенную внутри и снаружи антеннами. Внутри также помещен чип или ключ от устройства.

При запуске двигателя с сигнализации, внутренняя антенна считывает зашифрованный сигнал, а внешняя посылает его к замку зажигания. При запуске авто ключом, обходчик не работает. Выбирать обходчик должен опытный специалист, чтобы тот был совместим с оборудованием конкретной модели машины. Иногда сигнал иммобилайзера достаточно слабый, и может потребоваться его усиление.

При утрате ключа или возникновении проблем с иммобилайзером, отключить устройство можно при помощи эмулятора. Он обходит программу защиты в ЭБУ, и на управление машиной никак не влияет.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Как работает иммобилайзер?

Принцип работы заключается в разрыве электроцепи или напротив, подача питания на специальные механизмы, которые уже производят блокировку двигателя. Другими словами, мотор просто не сможет запуститься или остановится через некоторое время. С иммобилайзером не проходят штучки типа: «обрыв проводов», «разборка самого устройства», если система зафиксирует попытку взлома или вскрытия элементов иммобилайзера, она автоматически блокируется и блокирует все доступные системы автомобиля. Иммобилайзеры, как правило, оснащены системой автоматической активации, то есть если на протяжении определенного времени (установленного производителем) автомобиль никак не использовался, то система защиты автоматически ставит авто под охрану.
